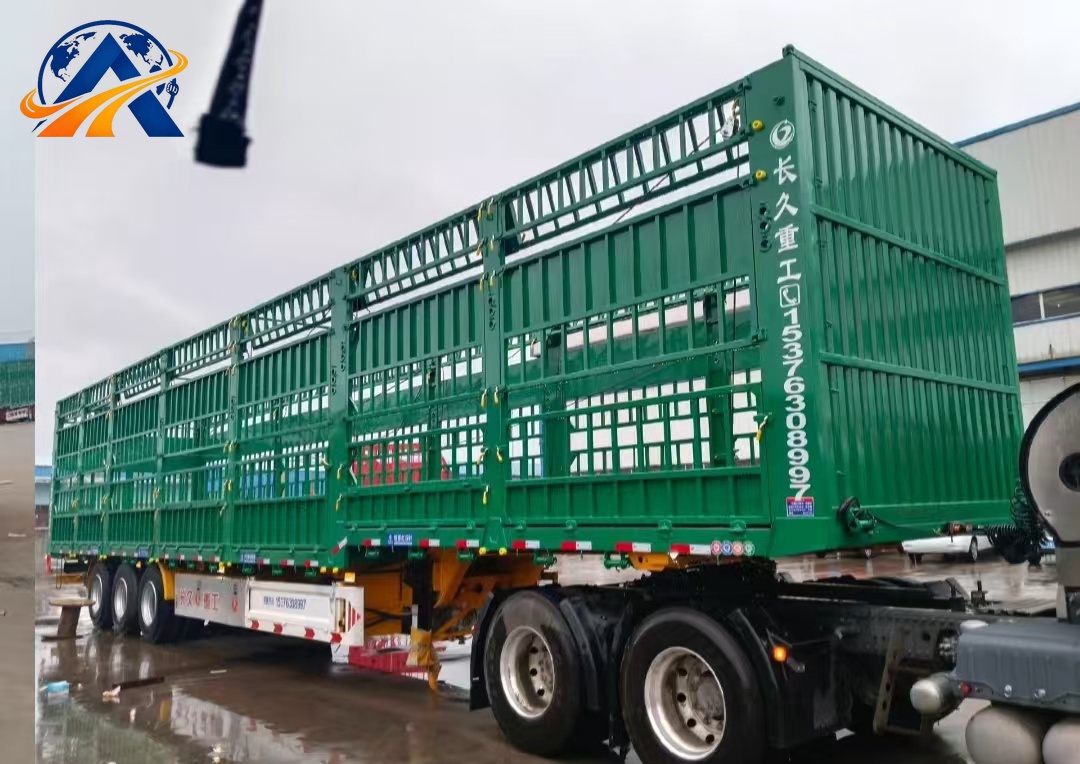

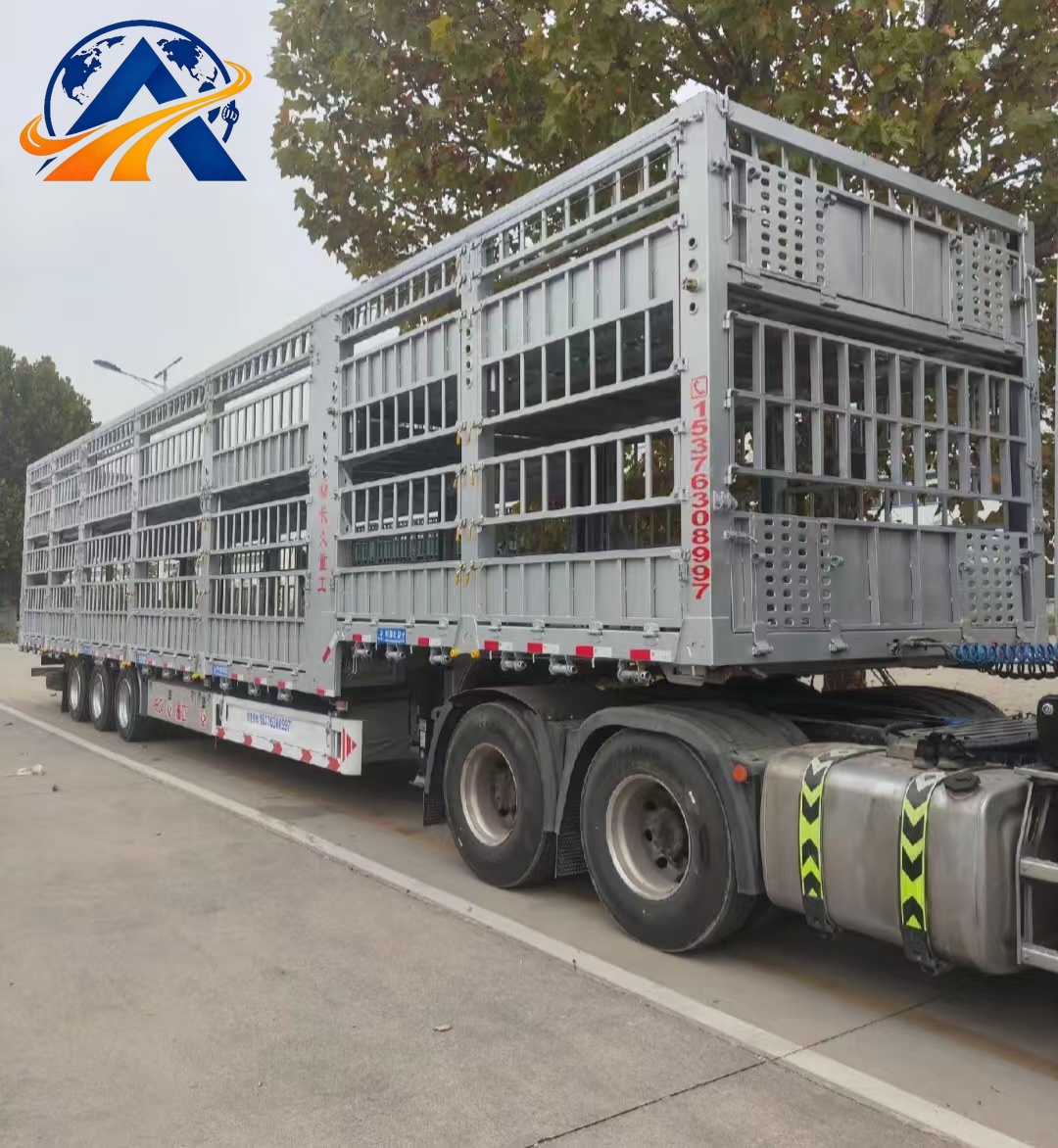

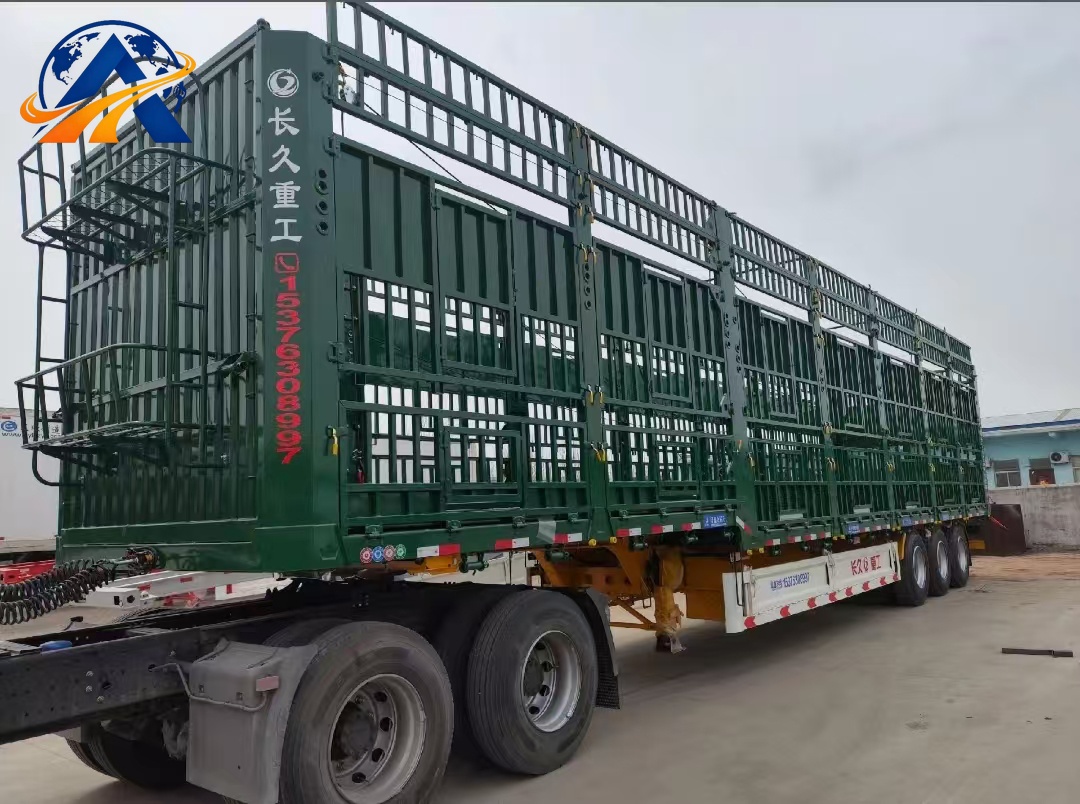

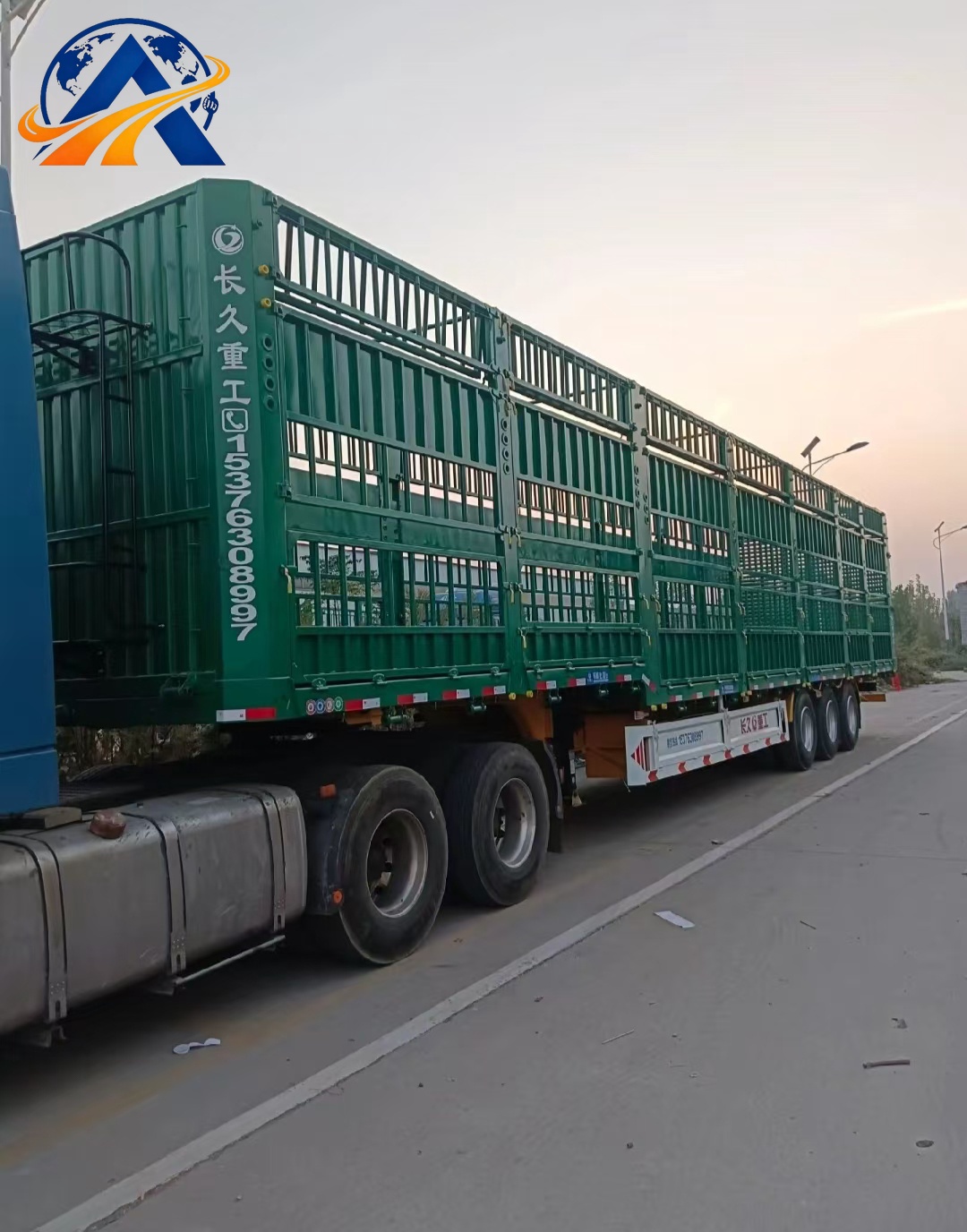

مقطورة نصفية ثلاثية المحاور متعددة الطوابق لنقل الماشية / الدواجن

I. الأبعاد الكلية (مم، أثناء النقل)
- الأبعاد الكلية: **12,950 × 2,500 × 3,980** (12.95m × 2.50m × 3.98m)
- الأبعاد الداخلية للصندوق: 12,000 × 2,380 × 2,550
- تكوين بثلاثة طوابق؛ **الارتفاع الداخلي لكل طابق حوالي 820mm**؛ طوابق قابلة للفك تعمل هيدروليكيًا
- ارتفاع مسمار الملك: **1,550mm**
- قاعدة العجلات: 6,960 + 1,310 + 1,310 mm
- عرض المسار: 1,820 mm
- الخلف: **لوح خلفي هيدروليكي للرفع الرأسي** لتحميل/تفريغ الحيوانات الحية، مصمم لمنع الإصابات الناتجة عن السقوط

2. معلمات الوزن
- الوزن الفارغ: **11 tons (النسخة الفولاذية)؛ 9.2 tons لنسخة سبائك الألومنيوم خفيفة الوزن**
- الحمولة المقدرة: **29 tons**
- GVWR (إجمالي الوزن المسموح به للمركبة): **40 tons**
> مرجع التحميل: حوالي 195 خنزير تسمين مكتمل النمو، أو أكثر من 1200 خنزير صغير؛ ومناسبة أيضًا لنقل الأغنام والدواجن

3. الإطار وهيكل طوابق صندوق الحمولة
1. **العارضة الرئيسية للشاسيه، فولاذ Q345B عالي القوة**
   - عارضة I بارتفاع 500mm: الجناح العلوي 14mm، لوح الجسر 8mm، الجناح السفلي 16mm، لحام القوس المغمور الآلي
   - عوارض عرضية مرتبة بكثافة مع نقاط تثبيت للربط محددة مسبقًا
2. **طوابق تحميل متعددة المستويات**
   - النسخة الفولاذية: لوح فولاذي مخرش مانع للانزلاق بسماكة 3mm؛ نسخة الألومنيوم: لوح ألومنيوم مخرش مانع للانزلاق، مقاوم للتآكل وسهل التنظيف
   - ثلاث طبقات من **الطوابق المتحركة القابلة للضبط هيدروليكيًا**، ويمكن تسوية كل منها بشكل مستقل. ألواح جانبية قابلة للفك مقسمة إلى حجرات مستقلة (التجهيز القياسي: 19 حجرة)
   - ألواح جانبية شبكية للتهوية بتدفق هواء عالٍ لتجنب الإجهاد الحراري ونقص الأكسجين للحيوانات الحية؛ يمكن تركيب غطاء قماشي مقاوم للمطر اختياريًا

3. الطلاء: السفع الرملي + برايمر إيبوكسي + طبقة علوية من البولي يوريثان؛ هيكل من سبائك الألومنيوم مع أنودة لمقاومة التآكل

4. مجموعة السير (ثلاثة محاور)
- المحاور: 3 قطع من محاور FUWA بقدرة 13-ton (BPW اختياري)
- نظام التعليق: نظام تعليق ميكانيكي بنوابض صفائحية، نوابض صفائحية بعرض 90mm ×10 قطع؛ **نظام تعليق هوائي اختياري للعملاء المميزين** (امتصاص صدمات فائق لتقليل إجهاد الماشية)
- الإطارات: 12 قطع **12R22.5**؛ جنط فولاذي 9.00-22.5، إطار احتياطي واحد
- أرجل التثبيت: أرجل تثبيت JOST ثنائية السرعة بقدرة 28-ton

5. أنظمة دعم الماشية (إضافات اختيارية رئيسية للتصدير)
- نظام رش المياه: خزان مياه من الفولاذ المقاوم للصدأ بسعة 470L، فوهات شرب بمنقار البط + رشاشات تبريد بالضباب، إمداد مياه مستقل لكل حجرة
- التهوية القسرية: مراوح محورية مثبتة على السقف (خيار إلزامي للمناطق ذات درجات الحرارة المرتفعة)
- النظام الهيدروليكي: وحدة طاقة هيدروليكية للتحكم في رفع الطوابق الثلاثة ورافعة التحميل الخلفية
- تصميم تصريف المياه: فتحات تصريف على ألواح الطوابق لتسهيل غسل الروث

6. نظام الجر والفرامل والكهرباء (شهادة التصدير ECE/GCC)
- **مسمار الملك: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفك والتثبيت بالمسامير لتعبئة CKD**
- نظام الفرامل: فرامل هوائية ثنائية الخط، مجموعة صمامات WABCO، ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO بسبعة أطراف، مصابيح خلفية LED، علامات عاكسة جانبية

ترقيات اختيارية
- هيكل كامل من سبائك الألومنيوم (خفيف الوزن، مقاوم للصدأ، سهل الشطف)
- مجموعة مولد مستقلة + مراوح قسرية ونظام للتحكم في درجة الحرارة
- مجموعة كاملة من القماش المقاوم للمطر
- نظام تعليق هوائي، محور رفع
- صندوق أدوات، إطار حماية للمصابيح الخلفية
