مقطورة نصفية لنقل هياكل شاحنات الضخ

1. الأبعاد الكلية (مم، في حالة النقل)
- الأبعاد الكلية: **12500 × 3000 × 1600 (12.5m × 3.0m × 1.6m)**
- طول المنصة الفعّال: **10500mm**
- ارتفاع المنصة عن الأرض: **1050mm (ميزة أساسية! منصة منخفضة، مناسبة لهياكل شاحنات المضخات فائقة الارتفاع)**
- ارتفاع عنق الإوزة عن الأرض: 1550mm
- ارتفاع القرص الخامس لدبوس الملك: **1550mm**
- قاعدة العجلات: 7000 +1310 +1310 mm
- عرض المسار: 2020mm
- المنحدر الخلفي: منحدر هيدروليكي متكامل (يسمح لشاحنة المضخة بالصعود ذاتياً، قياسي للتصدير)

2. معلمات الوزن
- الوزن الفارغ: **9.2 tons (مع المنحدر الهيدروليكي)**
- الحمولة المقدرة: **60 tons**
- GVWR (تصنيف الوزن الإجمالي للمركبة): **69.2 tons**

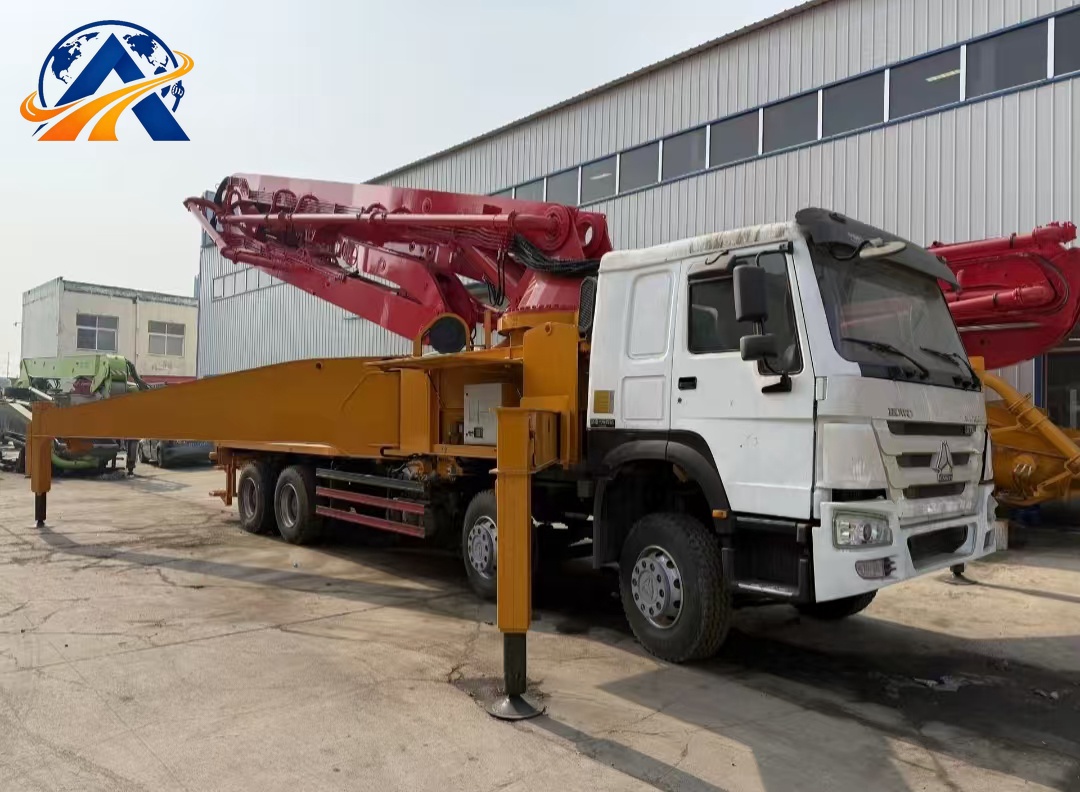

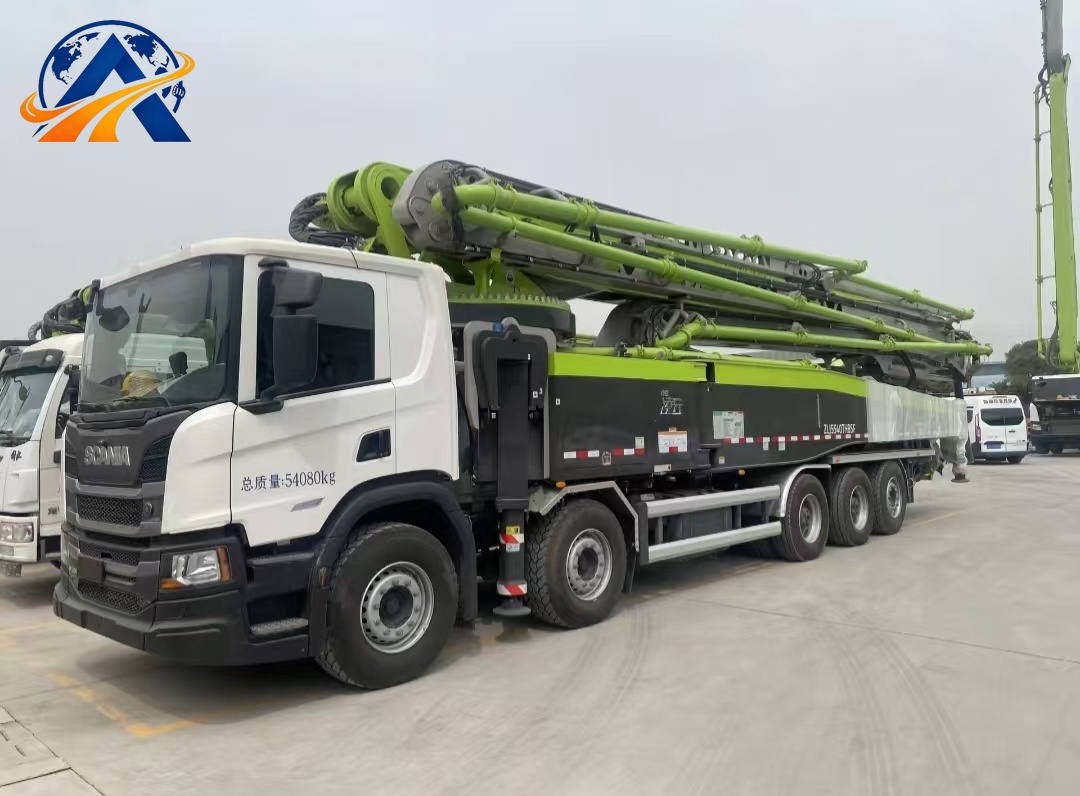

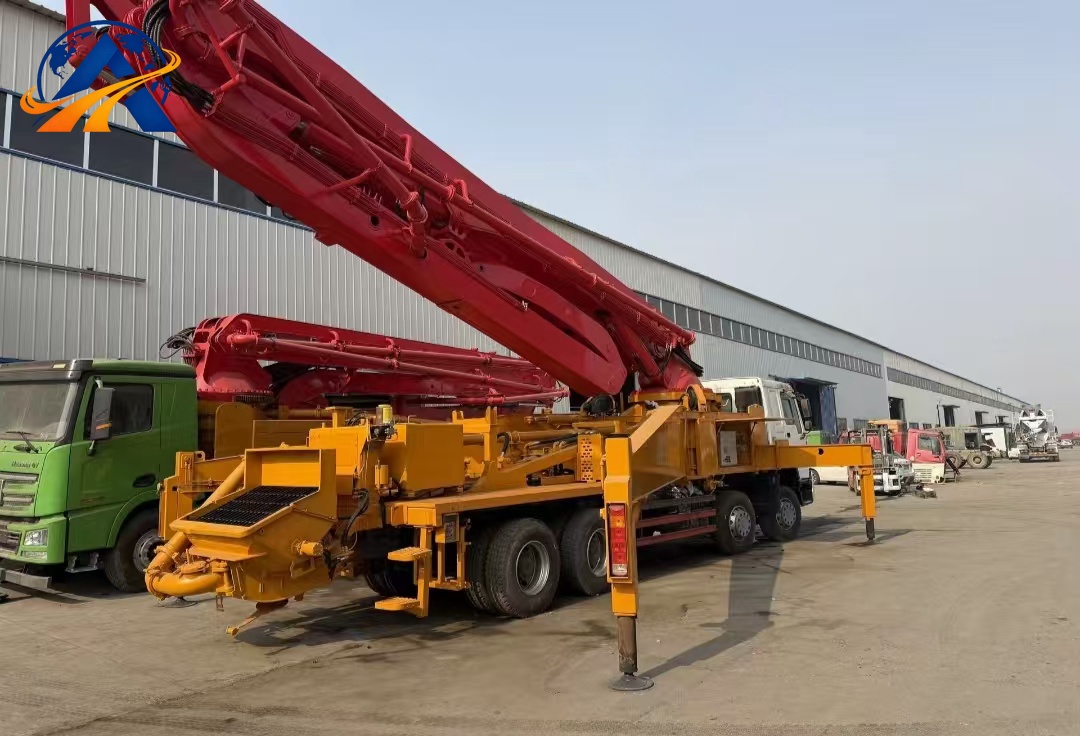

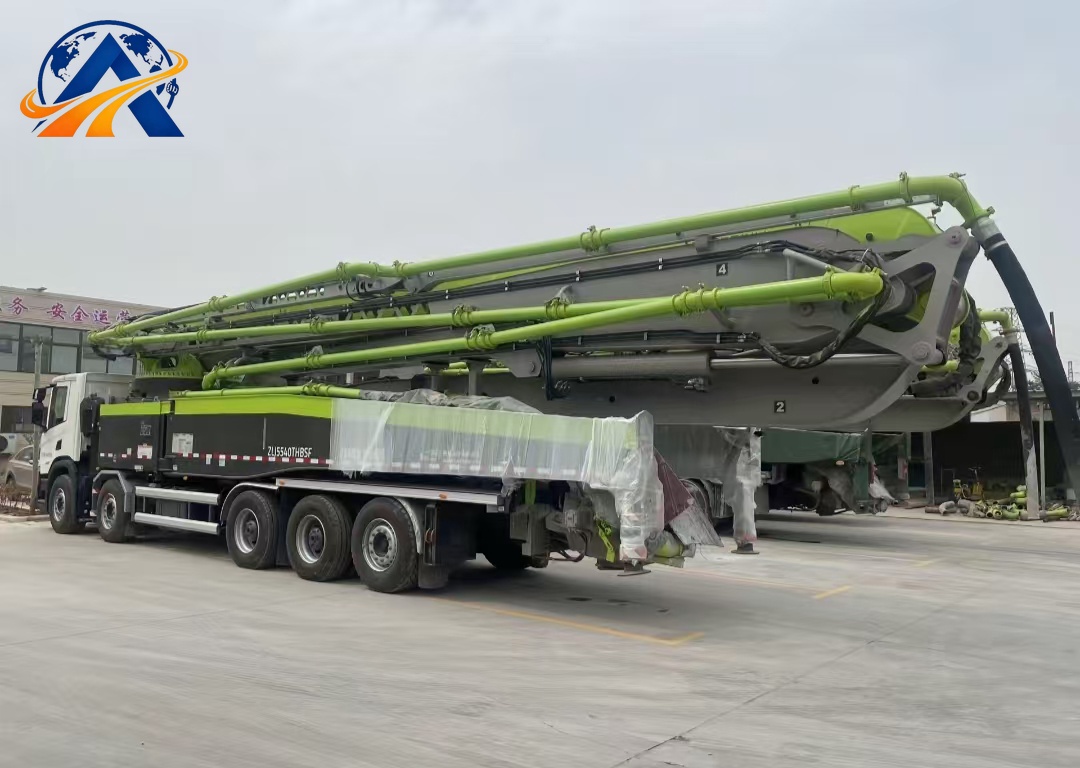

> الوزن الذاتي الشائع لشاحنات المضخات في السوق: شاحنة مضخة 37m ≈32 tons؛ شاحنة مضخة 48m ≈38 tons؛ شاحنة مضخة 56m ≈44 tons. توفر هذه المقطورة المنخفضة ثلاثية المحاور هامش حمولة وافراً.

3. العارضة الرئيسية والإطار (فولاذ عالي القوة Q345B)
- العارضة الرئيسية I: **500mm depth**
 - صفيحة الحافة العلوية 14mm، صفيحة الجسر 8mm، صفيحة الحافة السفلية 16mm، لحام آلي بالقوس المغمور
- منصة مقعرة منخفضة (نوع عنق الإوزة LOWBED). قسم وسطي غائر لتقليل الارتفاع الكلي بعد التحميل
- صفيحة المنصة: صفيحة فولاذية مربعة 4mm، عوارض عرضية متقاربة المسافات، مع حلقات ربط مثبتة مسبقاً بكثرة (ضرورية لتثبيت هيكل شاحنة المضخة)
- حواجز جانبية وعروات ربط؛ 8 حلقات ربط عالية القوة على كل جانب
- الطلاء: السفع الرملي + برايمر إيبوكسي + طبقة علوية من البولي يوريثان

4. مجموعة السير (ثلاثية المحاور)
1. **المحاور**: 3 pcs محاور FUWA بقدرة 13-ton (BPW اختياري)
2. **نظام التعليق**: نظام تعليق ميكانيكي للخدمة الشاقة بنوابض صفائحية؛ عرض النابض الصفائحي 90mm، 10 قطع؛ نظام تعليق هوائي اختياري
3. **الإطارات**: 12 pcs **12R22.5**؛ جنط فولاذي 9.00-22.5، 1 إطار احتياطي
4. **أرجل الارتكاز**: أرجل ارتكاز JOST بقدرة 28-ton وسرعتين

5. المنحدر الهيدروليكي الخلفي (تجهيز أساسي لنقل شاحنات المضخات)
- منحدر هيدروليكي متكامل يعمل بأسطوانتين مزدوجتين
- عرض المنحدر: 3000mm، صفيحة مربعة مانعة للانزلاق مع أضلاع تقوية
- قابل للطي، ويُخزن للأعلى أثناء النقل؛ ويُخفض للتحميل/التفريغ كي تتمكن شاحنة المضخة من الصعود إلى المنصة ذاتياً
> اختياري: **منحدر ثابت ميكانيكي (خيار موفر للتكلفة للعملاء ذوي الميزانية المحدودة)**

6. نظام السحب والفرملة والكهرباء (متوافق مع متطلبات التصدير ECE/GCC)
- **دبوس الملك: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفك والتثبيت بالمسامير لتعبئة CKD**
- نظام الفرملة: فرامل هوائية مزدوجة الخط، مجموعة صمامات WABCO، ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO بـ7 أطراف، مصابيح خلفية LED، مصابيح تحديد جانبية، علامات عاكسة

الترقيات الاختيارية
- توسيع المنصة إلى 3.2m (لشاحنات المضخات الثقيلة الأعرض)
- نظام تعليق هوائي، محور رفع (يُرفع محور الرفع عند عدم وجود حمولة لتوفير الوقود وتقليل تآكل الإطارات)
- سلاسل ربط عالية القوة، صندوق أدوات، إطار حماية للمصابيح الخلفية
- عارضة رئيسية مُعززة السماكة (إصدار مخصص للخدمة الشاقة بسعة حمولة إجمالية 70 tons)
