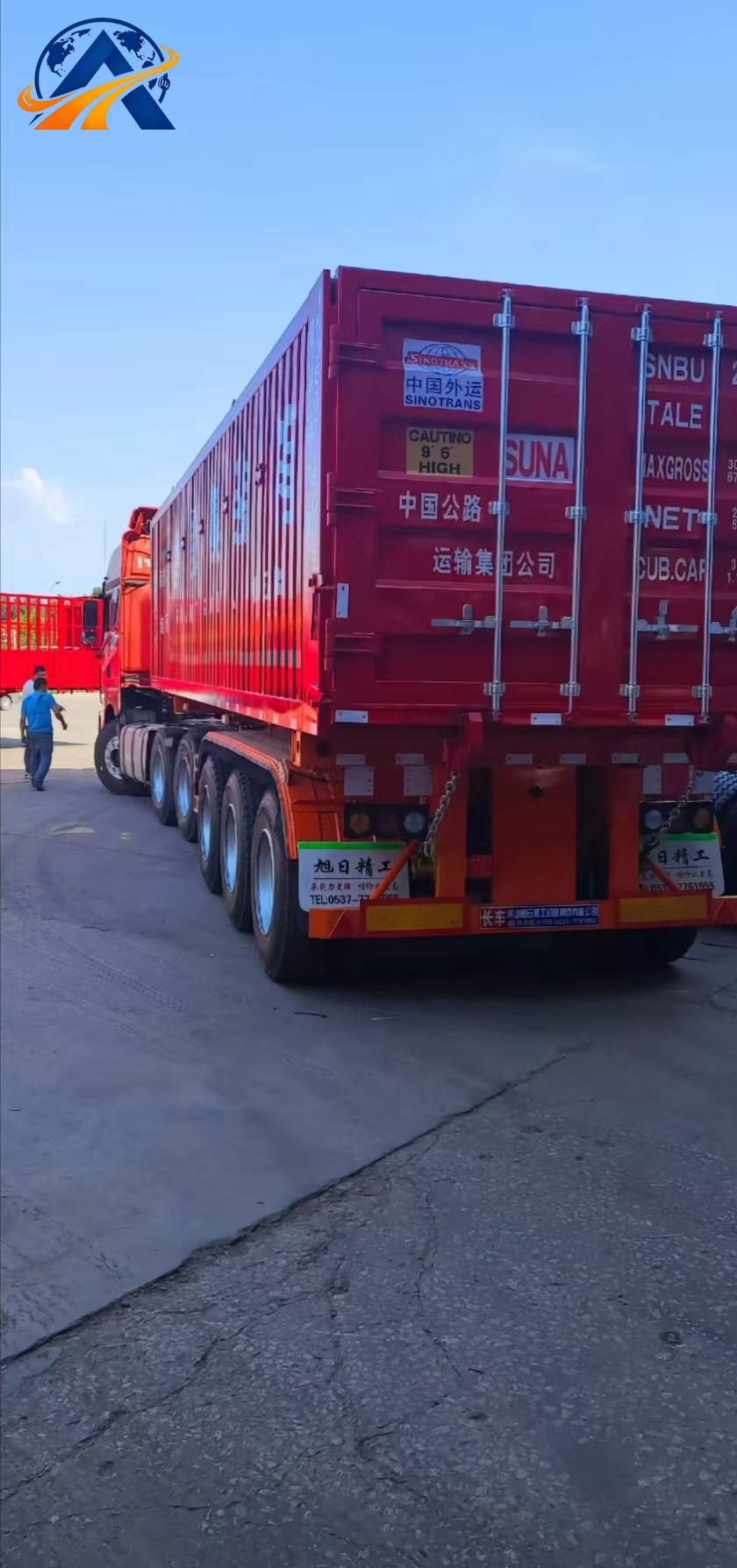

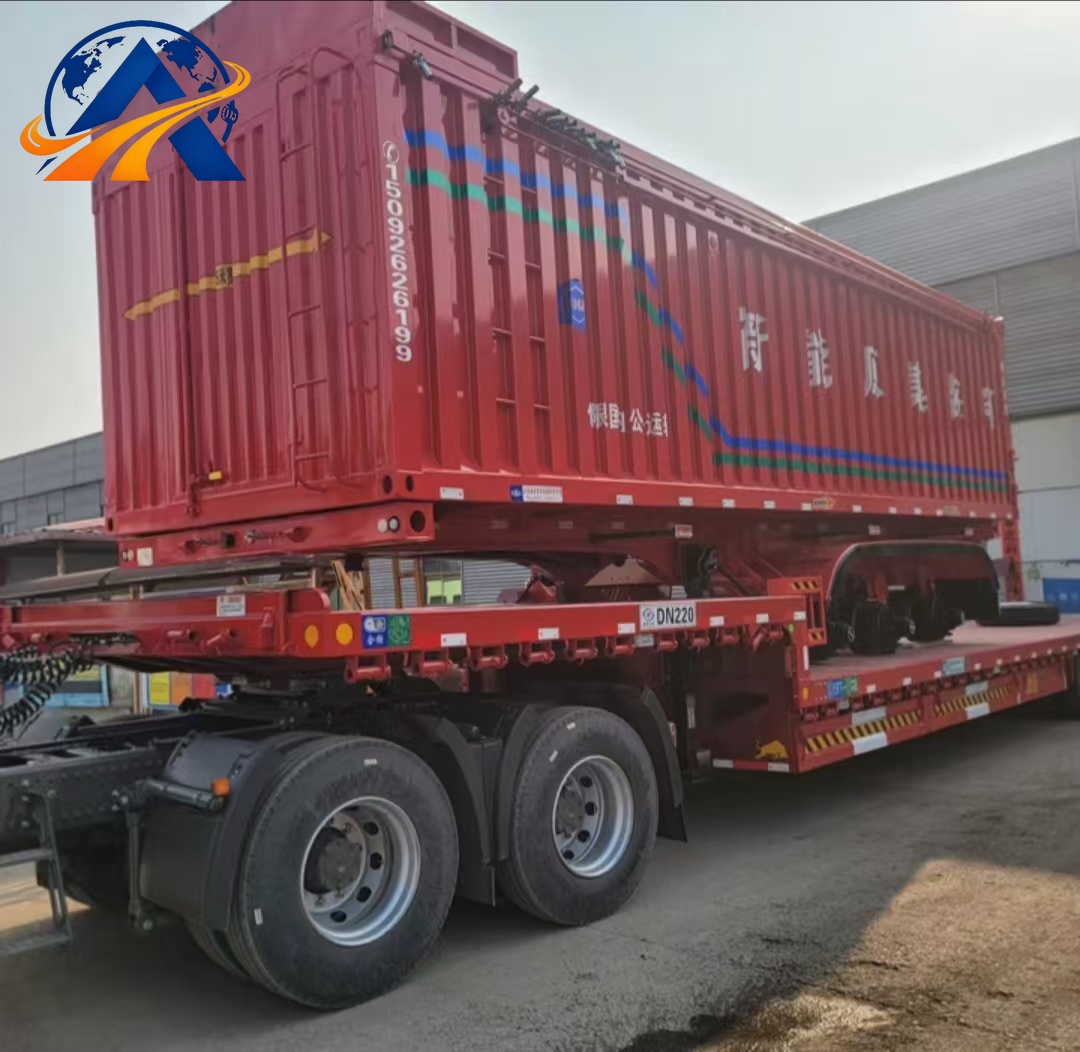

مقطورة نصفية قلابية بهيكل حاوية 40 قدمًا وثلاثة محاور

1. الأبعاد الكلية (مم، حالة النقل بدون حمولة)
- الأبعاد الكلية: **12450 × 2500 × 1550 (12.45m ×2.50m ×1.55m)**
- الحاويات المتوافقة: 1×40GP /40HQ. **لا يدعم 2×20GP بسبب القيود الهيكلية للتفريغ الطرفي**
- ارتفاع العجلة الخامسة للمسمار الملكي عن الأرض: **1550 mm**
- قاعدة العجلات: **6880 +1310 +1310 mm**
- عرض المسار: 1820 mm
- البروز الأمامي: 1250 mm؛ البروز الخلفي: 2050 mm

2. معلمات الوزن
- الوزن الفارغ: **8.3 tons (مكتمل بنظام هيدروليكي أمامي كامل + أقفال التواء ISO)**؛ إصدار خفيف الوزن 7.8 tons
- الحمولة المقدرة: **51.7 tons**
- GVWR (إجمالي وزن المركبة المسموح به): **60 tons**

3. العارضة الرئيسية وإطار التفريغ الطرفي (فولاذ Q345B عالي القوة، لحام قوسي مغمور آلي)
- عارضة I رئيسية، **بعمق 500mm**
 - صفيحة الجناح العلوي 14mm، صفيحة الجسر 8mm، صفيحة الجناح السفلي 16mm
- دعامات أمامية معززة للتفريغ وقواعد مفصلات خلفية حاملة للأحمال (يتركز الإجهاد على قاعدة الأسطوانة الأمامية عند التفريغ الطرفي، مع إعطاء الأولوية للتقوية وزيادة السماكة)
- العوارض العرضية: فولاذ قنوات 16# مرتب بكثافة
- أقفال التواء ISO: **8 مجموعات (4 ثابتة + 4 قابلة للسحب)**، مخصصة لتثبيت الزوايا الأربع لحاوية 40ft
- الطلاء: سفع رملي + طبقة أساس إيبوكسي + طبقة نهائية من البولي يوريثان

4. نظام السير (ثلاثي المحاور)
1. **المحاور**: 3 pcs محاور FUWA بفئة 13-ton (BPW اختياري)
2. **نظام التعليق**: تعليق ميكانيكي للخدمة الشاقة بنوابض صفائحية؛ نابض صفائحي بعرض 90mm، 10 صفائح؛ تعليق هوائي اختياري
3. **الإطارات**: 12 pcs **12R22.5**؛ جنط فولاذي 9.00-22.5، إطار احتياطي واحد
4. **أرجل الإسناد**: أرجل إسناد JOST ثنائية السرعة بقدرة 28-ton

5. نظام هيدروليكي للتفريغ الطرفي (التكوين الأساسي)
- الأسطوانة: **أسطوانة تلسكوبية HYVA أمامية بخمس مراحل (متخصصة للتفريغ الطرفي، رفع مستقر)**
- أقصى زاوية تفريغ خلفية: **45°**
- مصدر الطاقة: وحدة طاقة هيدروليكية تُدار بواسطة PTO للجرار؛ مزودة بصمام قفل ذاتي هيدروليكي وصمام أمان لتخفيف الضغط لمنع الهبوط العرضي
> ملاحظة: **يجب أن تتوافق مع حاويات ذات أبواب فتح خلفية**. لا يمكن استخدام الحاويات المغلقة العادية مباشرةً للتفريغ الطرفي.

6. نظام القطر والفرملة والكهرباء (شهادة تصدير ECE/GCC)
- **المسمار الملكي: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفصل بالمسامير لتعبئة CKD**
- نظام الفرملة: فرامل هوائية مزدوجة الخط، مجموعة صمامات WABCO، نظام ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO ذو 7 نوى، مصابيح خلفية LED، علامات عاكسة جانبية

ترقيات اختيارية
- دعامات تفريغ معززة للخدمة الشاقة (إجمالي سعة الحمولة 60 tons+)
- تعليق هوائي، محور رفع (يُرفع محور الرفع عند عدم وجود حمولة لتوفير الوقود وتقليل تآكل الإطارات)
- صندوق أدوات، واقيات طين، إطار حماية للمصابيح الخلفية
