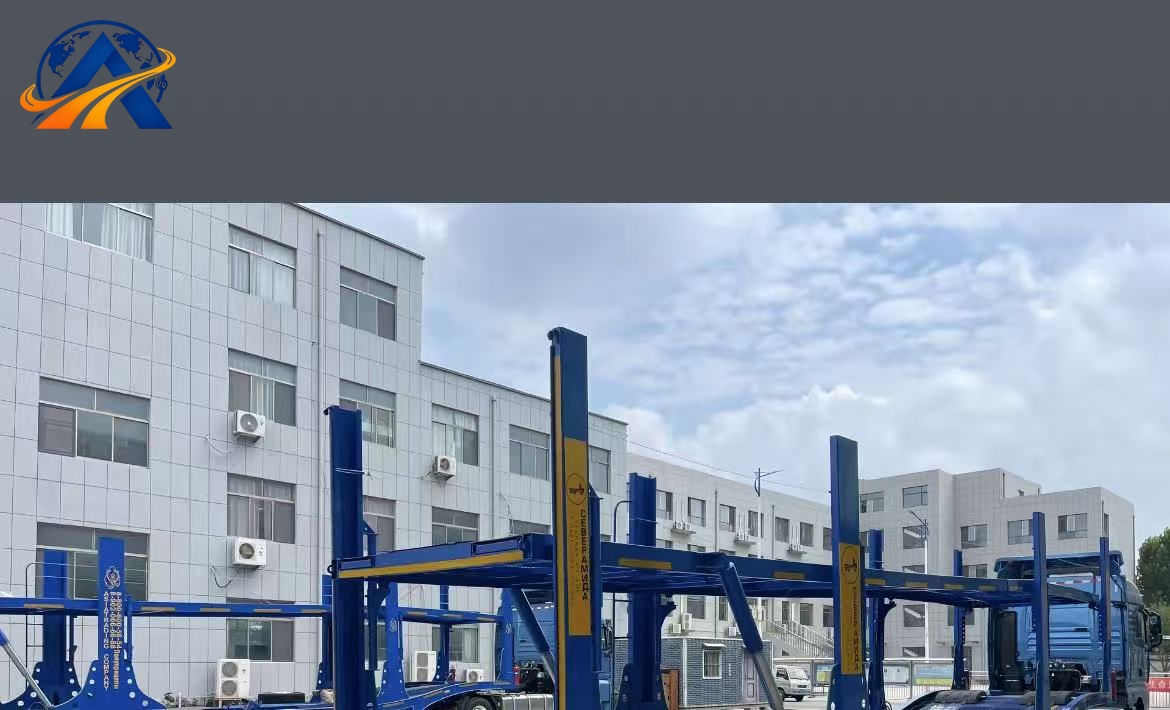

مقطورة نصفية ناقلة سيارات هيدروليكية بطابقين

1. الأبعاد الإجمالية (مم، في حالة النقل دون حمولة)
- الأبعاد الإجمالية: **13750 × 2550 × 4000 (13.75m ×2.55m ×4.0m)**
- هيكل بطابقين؛ الطابق العلوي عبارة عن **منصة رفع هيدروليكية** بزاوية قابلة للتعديل
- ارتفاع الطابق السفلي عن الأرض: 1200mm
- ارتفاع العجلة الخامسة للمسمار المحوري: 1550mm
- قاعدة العجلات: 7500 +1310 +1310 mm
- عرض المسار: 1820mm

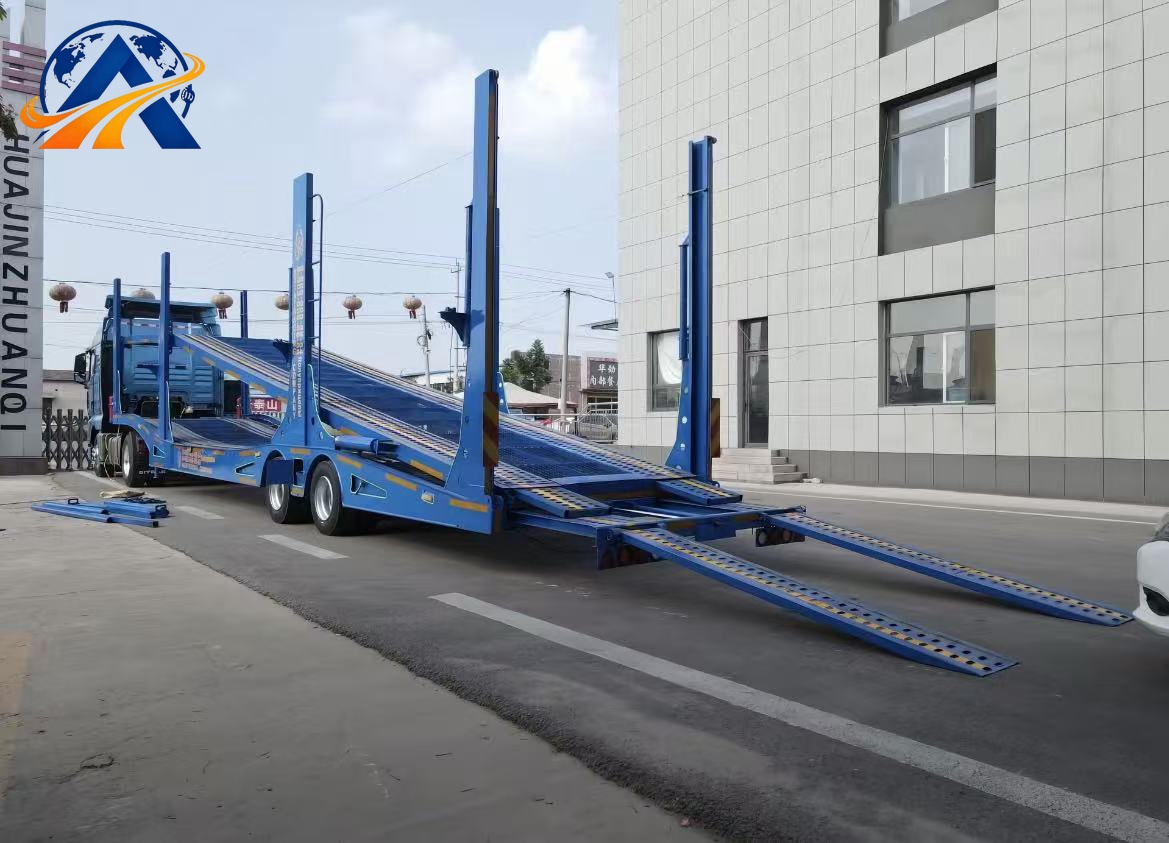

- القسم الخلفي: **منحدر هيدروليكي قابل للطي**، يمكن للمركبات الصعود إلى المنصة ذاتياً

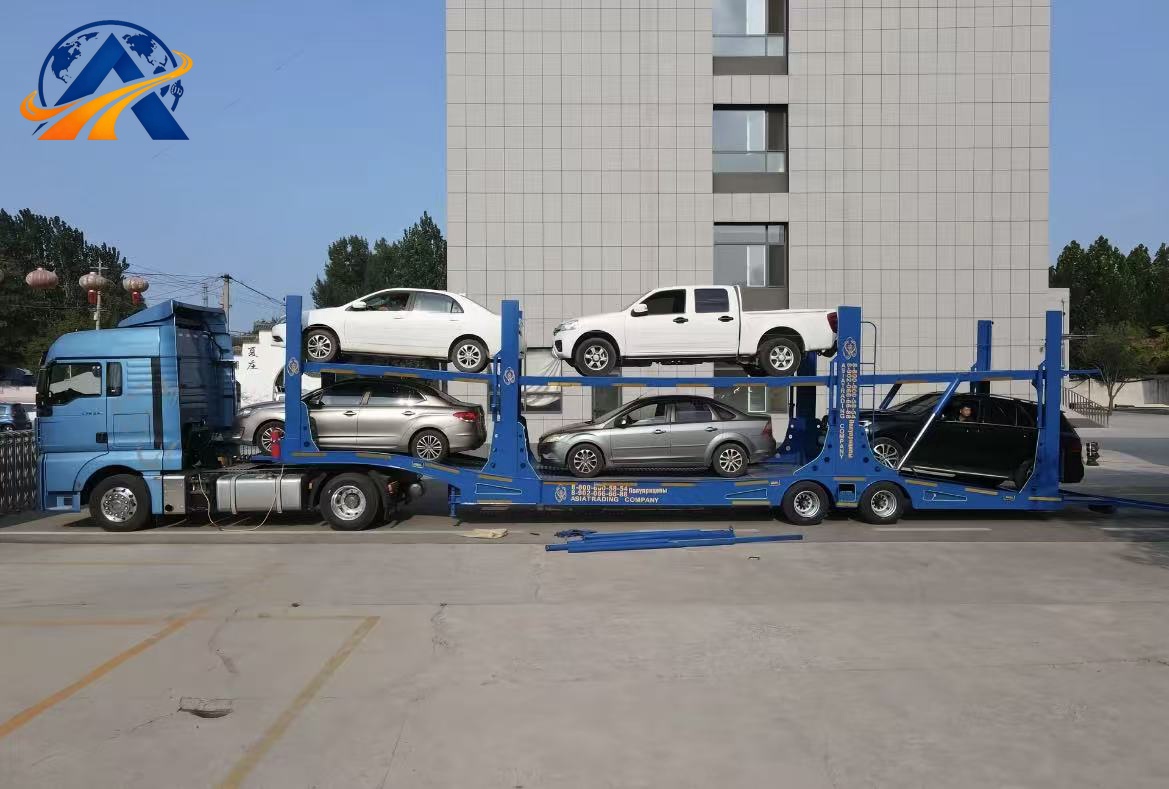

- سعة التحميل: **6~8 سيارات سيدان قياسية / سيارات SUV**

2. معايير الوزن
- الوزن الفارغ: **9.2 tons (إصدار مزود بأعمدة قابلة للإزالة؛ تُعبأ الأعمدة بشكل منفصل بعد الفك)**
- الحمولة المقدرة: **25 tons**
- GVWR (تصنيف الوزن الإجمالي للمركبة): **34.2 tons**
> ملاحظة: ناقلة السيارات ليست مقطورة للخدمة الشاقة. **غير مناسبة لآلات البناء الثقيلة أو شاحنات مضخات الخرسانة**. تتطلب المركبات الهندسية الثقيلة مقطورة LOWBED منخفضة السرير.

3. العارضة الرئيسية وهيكل المنصة (فولاذ عالي المقاومة Q345B)
- عارضة I رئيسية بارتفاع 500mm: شفة علوية 14mm، لوح جانبي 8mm، شفة سفلية 16mm، لحام أوتوماتيكي بالقوس المغمور
- لوح المنصة: **لوح فولاذي مثقب مانع للانزلاق بسمك 3mm**، مزود بمصدات للعجلات وحلقات تثبيت لأحزمة الإطارات
- المنصة العلوية: قابلة للرفع هيدروليكياً، تعمل بأسطوانتين مزدوجتين، مع وظيفة الرفع والإمالة لتحميل المركبات وتفريغها
- الأعمدة: **أعمدة من أنابيب مستطيلة قابلة للإزالة (ميزة تصدير رئيسية)**. يمكن فك جميع الأعمدة وتعبئتها بشكل منفصل للشحن البحري بنظام CKD لتقليل الحجم بدرجة كبيرة
- الطلاء: سفع رملي + طبقة أساس إيبوكسي + طبقة نهائية من البولي يوريثان

4. مجموعة السير (ثلاثة محاور)
1. المحاور: 3 pcs محاور FUWA سعة 13-ton (BPW اختياري)
2. نظام التعليق: نظام تعليق ميكانيكي بنوابض ورقية؛ نظام تعليق هوائي اختياري (للعملاء الدوليين من الفئة الراقية)
3. الإطارات: 12 pcs **245/70R17.5**، بدون أنبوب؛ إطار احتياطي واحد
4. أرجل التثبيت: أرجل تثبيت JOST ثنائية السرعة سعة 28-ton

5. النظام الهيدروليكي (المكونات الأساسية)
- وحدة طاقة هيدروليكية + أسطوانات مزدوجة الفعل للتحكم في رفع المنصة العلوية وطي المنحدر الخلفي
- تحكم مزدوج: تشغيل يدوي + كهربائي
- منحدر خلفي هيدروليكي قابل للطي، يُطوى إلى الأعلى أثناء النقل

6. نظام الجر والفرامل والكهرباء (معيار التصدير ECE/GCC)
- **المسمار المحوري: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفك والتثبيت بالمسامير**
- نظام الفرامل: فرامل هوائية مزدوجة الخطوط، مجموعة صمامات WABCO، ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO بـ7 نوى، مصابيح خلفية LED، علامات عاكسة

الترقيات الاختيارية
- نظام تعليق هوائي + محور رفع (يُرفع المحور عند عدم التحميل لتوفير الوقود وتقليل تآكل الإطارات)
- منصة من سبائك الألومنيوم (خفض الوزن، تكلفة أعلى)
- مصدات عجلات إضافية، أطقم كاملة من أحزمة وسلاسل التثبيت
- صندوق أدوات، إطار حماية للمصابيح الخلفية
