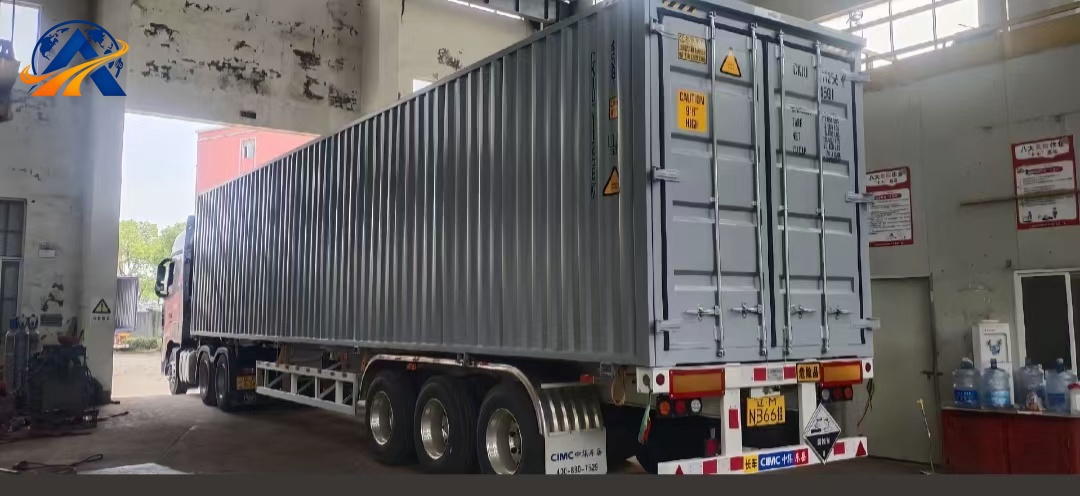

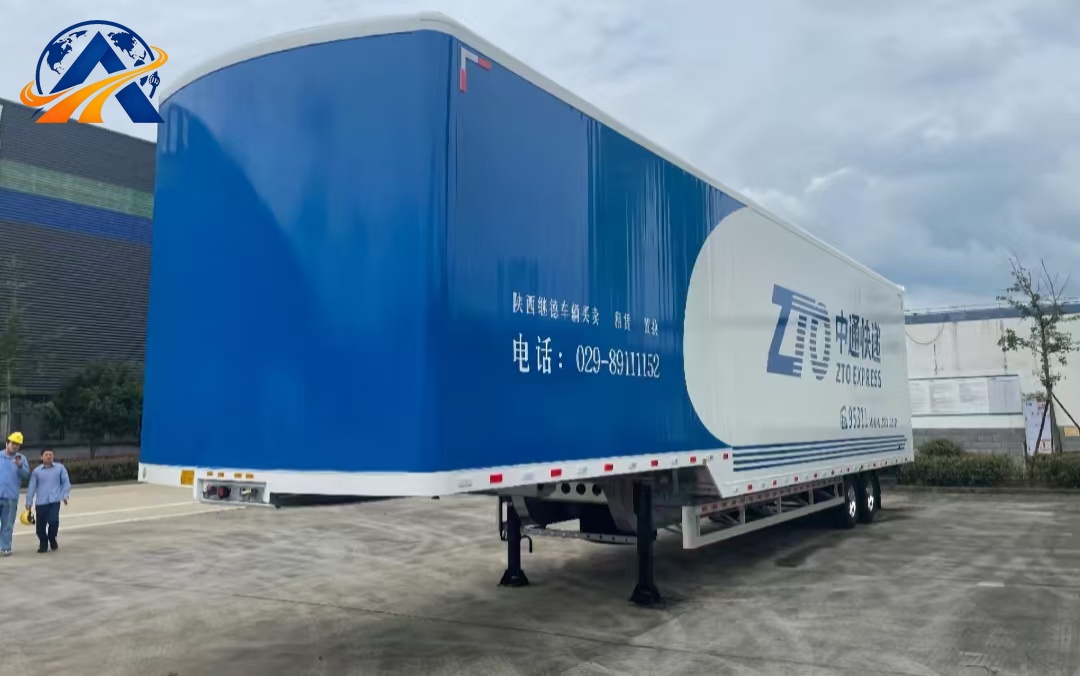

مقطورة نصفية مغلقة خفيفة الوزن من الألومنيوم بثلاثة محاور

1. الأبعاد الإجمالية (مم، في حالة النقل دون حمولة)
- الأبعاد الإجمالية: **13000 × 2550 × 3980 (13.0m ×2.55m ×3.98m)**
- الأبعاد الداخلية للصندوق: **12600 × 2480 × 2700**
- الحجم الفعّال: **84m³**
- ارتفاع العجلة الخامسة لمسمار الجر عن الأرض: **1550mm**
- قاعدة العجلات: 7000 +1310 +1310 mm
- عرض المسار: 1820 mm

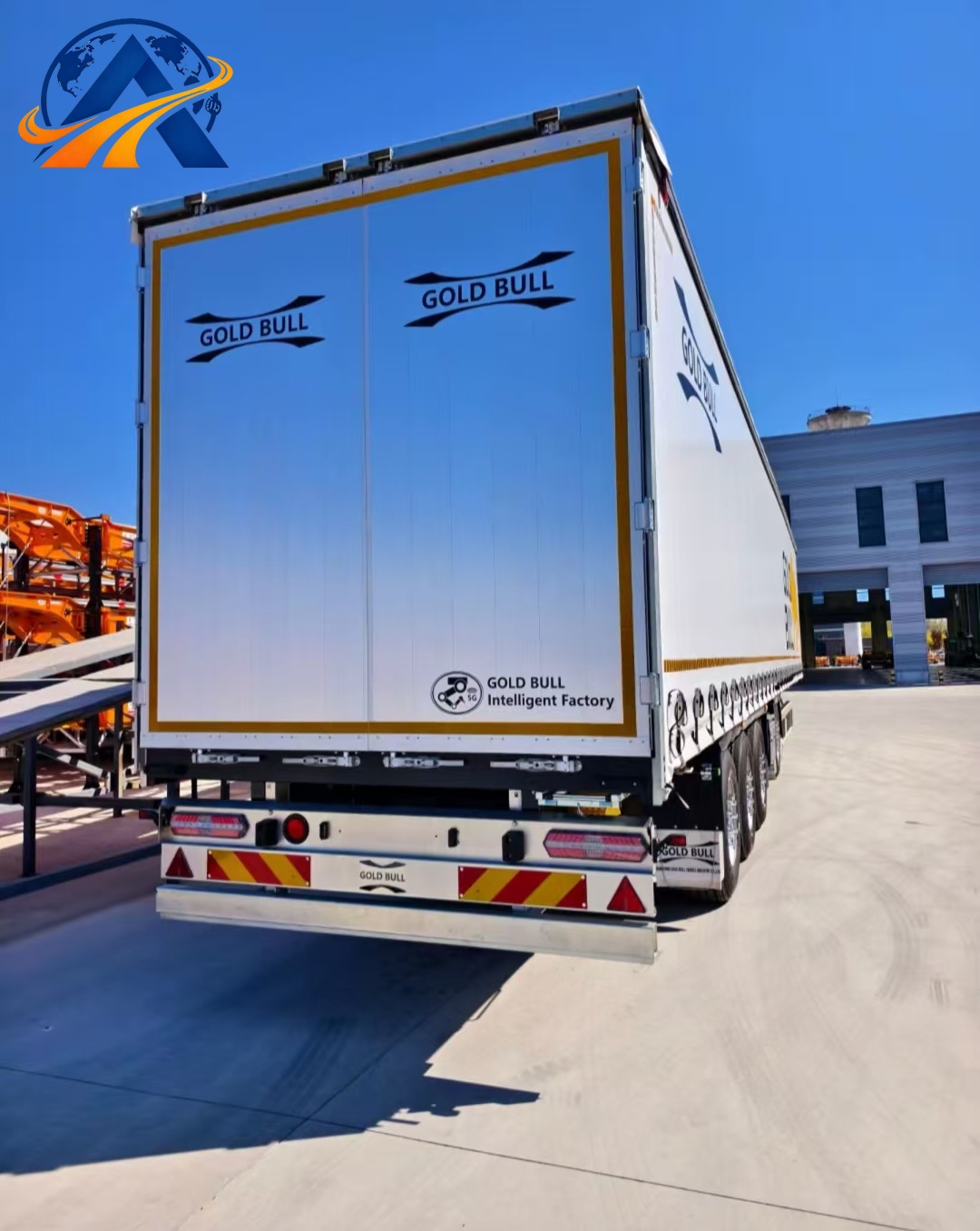

- باب الصندوق: أبواب خلفية مزدوجة، إطار باب من الألومنيوم مزود بحشيات إحكام مطاطية؛ باب جانبي مفرد اختياري
- المقصورة الداخلية: أرضية من سبائك الألومنيوم مزودة بحلقات مدمجة لتثبيت الحمولة

2. معلمات الوزن
- الوزن الفارغ: **7.2 tons (الإصدار القياسي بهيكل كامل من الألومنيوم)**؛ أخف بأكثر من طنين من مقطورة الصندوق الجاف العادية المصنوعة بالكامل من الفولاذ (وزن فارغ تقريبي 9.5 tons)
- الحمولة المقدرة: **32.8 tons**
- GVWR (إجمالي الوزن المسموح للمركبة): **40 tons**

3. العارضة الرئيسية للشاسيه وهيكل صندوق الحمولة المصنوع من الألومنيوم
1. **العارضة الرئيسية للشاسيه، فولاذ عالي القوة Q345B (تم الإبقاء على العارضة الرئيسية الفولاذية لتحقيق التوازن بين القوة والتكلفة)**
   - عارضة I بارتفاع 500mm: شفة علوية 14mm، لوح جانبي 8mm، شفة سفلية 16mm، لحام آلي بالقوس المغمور
   - عوارض عرضية مرتبة بكثافة؛ العارضة الرئيسية معالجة بالسفع الرملي + برايمر إيبوكسي + طبقة نهائية من البولي يوريثان
2. **هيكل صندوق الحمولة من الألومنيوم (سبيكة ألومنيوم 5083، مقاومة للتآكل)**
   - اللوح: قطاعات ألومنيوم مبثوقة + غلاف من صفائح الألومنيوم، سماكة اللوح 2.5mm
   - الأرضية: لوح ألومنيوم مُعرّج مانع للانزلاق، مقاوم للاهتراء وسهل التنظيف
   - الأعمدة وإطارات الأبواب وواقيات الزوايا كلها مصنوعة من سبائك الألومنيوم؛ مجمعة بالمسامير والبراغي
   - ممر سقفي داخل الصندوق، مع حلقات تثبيت متعددة عالية القوة مخصصة لتأمين المنصات
> اختياري: **عارضة رئيسية كاملة من الألومنيوم + هيكل كامل من الألومنيوم**، يمكن خفض الوزن الفارغ إلى 6.2 tons بتكلفة أعلى بشكل ملحوظ

4. مجموعة السير (ثلاثة محاور)
1. المحاور: 3 pcs محاور FUWA بقدرة 13-ton (BPW اختياري)
2. نظام التعليق: تعليق ميكانيكي بنوابض صفائحية، نوابض صفائحية بعرض 90mm ×10 قطع؛ تعليق هوائي اختياري للعملاء المميزين
3. الإطارات: 12 pcs **12R22.5**؛ جنط فولاذي 9.00-22.5، إطار احتياطي واحد
4. أرجل الإسناد: أرجل إسناد JOST ثنائية السرعة بقدرة 28-ton

5. نظام الجر والفرملة والكهرباء (شهادة تصدير ECE/GCC)
- **مسمار الجر: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفصل بالبراغي لتعبئة CKD**
- نظام الفرملة: فرامل هوائية ثنائية الدائرة، مجموعة صمامات WABCO، نظام ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO ذو 7 أسلاك، مصابيح خلفية LED، علامات عاكسة جانبية

الترقيات الاختيارية
- عارضة رئيسية كاملة من الألومنيوم (تصميم فائق الخفة)
- تعليق هوائي + محور رفع
- منصة رفع خلفية هيدروليكية للتحميل
- حاجز داخلي لفصل المقصورات
- صندوق أدوات، واقيات طين، إطار حماية للمصابيح الخلفية
