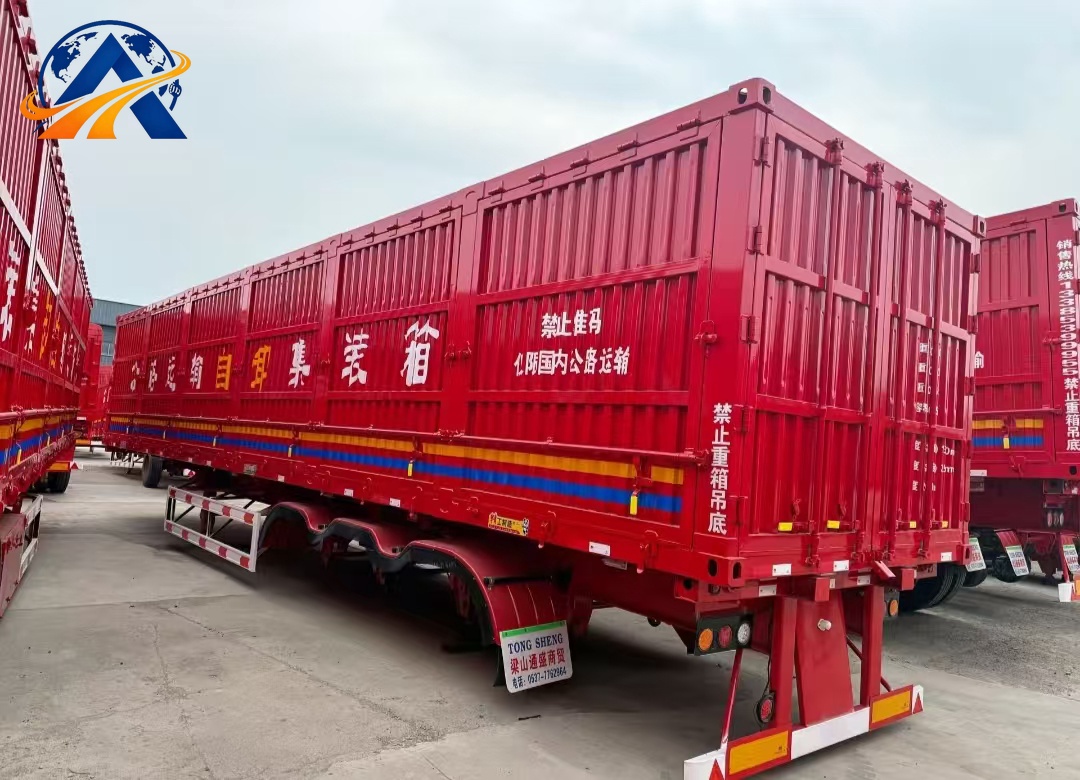

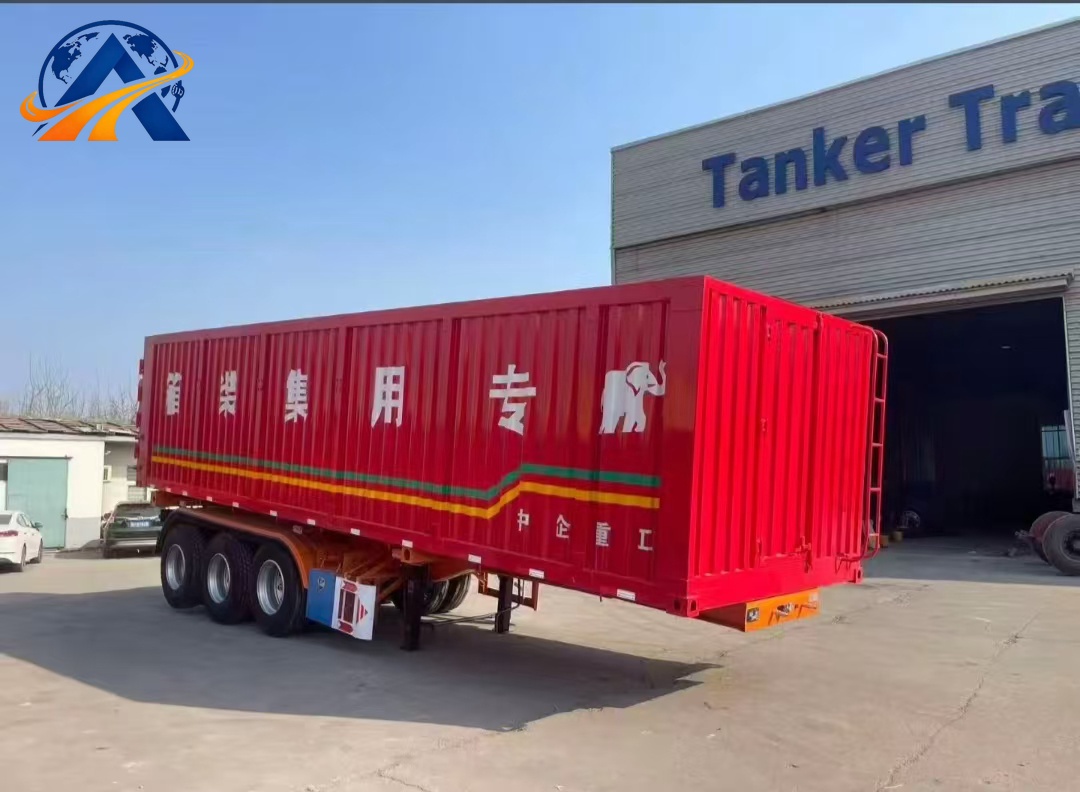

مقطورة نصفية قلاب جانبي بهيكل حاويات ثلاثية المحاور بطول 40 قدم

1. الأبعاد الإجمالية (مم، في حالة النقل دون حمولة)
- الأبعاد الإجمالية: **12450 × 2500 × 1550 (12.45m × 2.50m ×1.55m)**
- الحاويات المتوافقة: 1×40GP/40HQ، ومناسبة أيضًا لـ 2×20GP
- ارتفاع العجلة الخامسة للدبوس الملكي عن الأرض: **1550 mm**
- قاعدة العجلات: **6880 +1310 +1310 mm**
- عرض المسار: 1820 mm
- البروز الأمامي: 1250 mm؛ البروز الخلفي: 2050 mm

2. معلمات الوزن
- الوزن الفارغ: **8.0 tons (مكتمل بنظام هيدروليكي كامل للتفريغ الجانبي + أقفال التواء)**؛ النسخة خفيفة الوزن 7.5 tons
- الحمولة المقدرة: **52 tons**
- GVWR (تصنيف الوزن الإجمالي للمركبة): **60 tons**
> مبدأ العمل: يتم قفل الحاوية القياسية واستخدامها كصندوق حمولة. ترفع الأسطوانات الهيدروليكية أحد جانبي الحاوية بالكامل لتحقيق تفريغ المواد.

3. الهيكل الرئيسي للإطار والعوارض وإطار التفريغ (فولاذ عالي القوة Q345B، لحام آلي بالقوس المغمور)
- العارضة الرئيسية على شكل I، **500mm depth**: صفيحة الشفة العلوية 14mm، صفيحة الجسر 8mm، صفيحة الشفة السفلية 16mm
- مجهزة بعوارض فرعية للتفريغ الجانبي، ودعامات تفريغ ومفصلات تفريغ عالية القوة؛ تعزيز متعدد النقاط لمنع تشوه الحاوية أثناء التفريغ
- العوارض العرضية: فولاذ قنوات 16# بتباعد كثيف
- أقفال التواء ISO: **12 sets (4 ثابتة + 8 قابلة للسحب)**، متوافقة مع حاويات 40ft / 2×20ft
- الطلاء: السفع الرملي + برايمر إيبوكسي + طبقة نهائية من البولي يوريثان

4. مجموعة السير (ثلاثية المحاور)
- **المحاور**: 3 pcs محاور FUWA بقدرة 13-ton (BPW اختياري)
- **نظام التعليق**: نظام تعليق ميكانيكي للخدمة الشاقة بنوابض ورقية؛ عرض النابض الورقي 90mm ×10 pieces؛ نظام التعليق الهوائي اختياري
- **الإطارات**: 12 pcs **12R22.5**؛ جنط فولاذي 9.00-22.5، 1 إطار احتياطي
- **أرجل الإسناد**: أرجل إسناد JOST ثنائية السرعة بقدرة 28-ton

5. نظام التفريغ الهيدروليكي الجانبي (التجهيز الأساسي للتصدير)
- الأسطوانة: أسطوانة تفريغ جانبي متعددة المراحل من HYVA للرفع من جانب واحد
- أقصى زاوية تفريغ: **42°**
- وحدة الطاقة الهيدروليكية: تُدار بواسطة PTO للجرار، ومجهزة بصمام أمان لتصريف الضغط وقفل هيدروليكي (لمنع التفريغ غير المقصود)
> تفريغ ثنائي الاتجاه اختياري (تفريغ على الجانبين الأيسر والأيمن، يتطلب أسطوانات إضافية، ويزيد الوزن الفارغ بحوالي 0.6 tons)

6. نظام السحب والفرامل والنظام الكهربائي (شهادة تصدير ECE/GCC)
- **الدبوس الملكي: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، تصميم قابل للفك والتثبيت بالبراغي لتعبئة CKD**
- نظام الفرامل: فرامل هوائية ثنائية الخط، مجموعة صمامات WABCO، ABS قياسي
- خزان الهواء: 40L
- النظام الكهربائي: 24V، مقبس ISO سباعي النوى، مصابيح خلفية LED، علامات عاكسة جانبية

الترقيات الاختيارية
- أسطوانات تفريغ ثنائية الاتجاه (يتوفر التفريغ على الجانبين الأيسر والأيمن)
- نسخة معززة للخدمة الشاقة مزودة بدعامات تفريغ مُثخنة (إجمالي قدرة التحميل 60 tons+)
- نظام تعليق هوائي، محور رفع
- صندوق أدوات، واقيات طين، إطار حماية للمصابيح الخلفية
