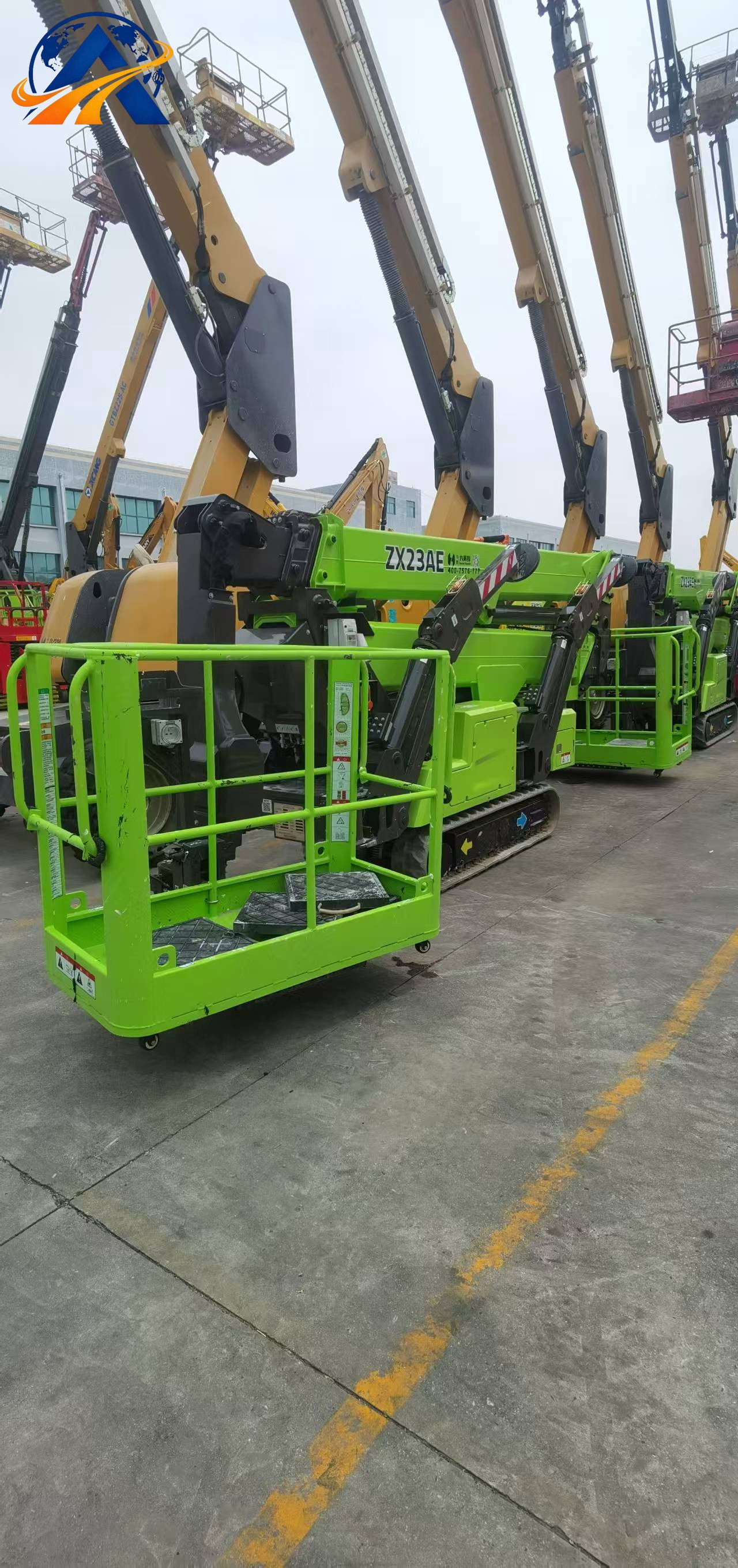

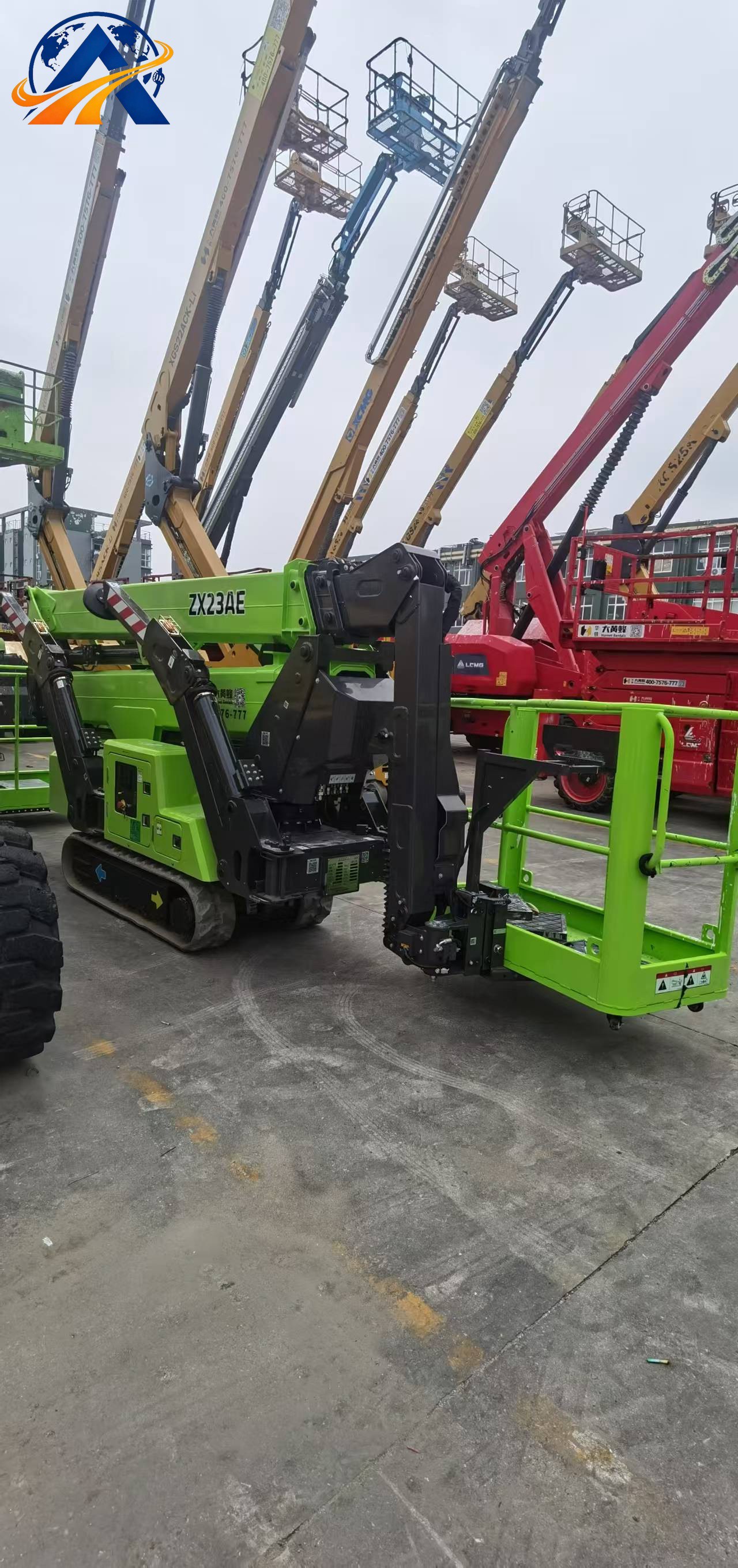

منصة عمل جوية كهربائية مجنزرة ومفصلية Zoomlion® ZX23AE

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الإجمالي عند الطي 5440mm × العرض 890mm × الارتفاع 1990mm، منصة تشغيل قياسية 1.4m×0.7m، هيكل سفلي مجنزر مطاطي غير مترك للعلامات، أربع دعامات هيدروليكية مستقلة قابلة للتمديد، وزن التشغيل 3000kg (التكوين القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التكوين القياسي

مجموعة نقل الحركة

مزودة بحزمة بطاريات ليثيوم حديد فوسفات كبيرة السعة بجهد 72V، ومحركات دفع متزامنة بمغناطيس دائم للسير والدوران والرفع؛ ونظام إمداد بزيت هيدروليكي مغلق يعمل بالكهرباء بالكامل، وتشغيل بدون انبعاثات وهادئ للغاية، ومتوافق مع معايير التشغيل البيئي الداخلي والخارجي. نظام BMS مدمج ذكي لإدارة البطارية مزود بحماية متعددة ضد الشحن الزائد والتفريغ الزائد والحمل الزائد ودرجات الحرارة القصوى. فرامل توقف كهرومغناطيسية مدمجة للسير، وهيكل دعامات هيدروليكية ذاتي القفل، ويتوافق نظام السلامة مع معايير سلامة معدات العمل الجوي GB/T 38133 وISO 16368. مروحة تبريد ذكية قياسية متحكم بدرجة حرارتها ووحدة تسخين مسبق للبطارية في درجات الحرارة المنخفضة.

الهيدروليك ومعدات عمل الذراع

مضخة هيدروليكية مكبسية متغيرة الإزاحة تعمل بالكهرباء، أقصى تدفق للنظام 32L/min، خزان زيت هيدروليكي 42L، السعة الإجمالية للنظام الهيدروليكي 40L. مزودة بدائرة تخميد الرفع، وصمام تسوية متزامنة للدعامات، وصمام تنفيس مضاد للصدمات للذراع، ونظام ترشيح للزيت على مرحلتين للسحب والرجوع.
ذراع مفصلي قابل للطي متعدد المقاطع قياسي، أقصى ارتفاع عمل 23m، أقصى ارتفاع لأرضية المنصة 21m، أقصى مدى أفقي 10.5m، ارتفاع تجاوز العوائق 10.87m، مدى تحت الأرض 4.4m. مزود بمنصة عمل للمشغل 1.4m×0.7m، حمولة المنصة المقدرة 200kg (مدى مقيد) / 120kg (مدى كامل غير مقيد). دوران البرج 400° غير مستمر، تأرجح منصة العمل ±90° يمينًا ويسارًا، نصف قطر دوران خلفي صفري، توجيه في الموقع.

تكوين الآلة

لوحتا تحكم مدمجتان علوية وسفلية، تحكم علوي بعصا تحكم تناسبية، لوحة تحكم سفلية للطوارئ، زر إيقاف طوارئ قياسي، إنذار سمعي ومرئي للحمل الزائد وإنذار حماية من الميلان. نظام كهربائي كامل 72V DC مزود بإنذارات سمعية ومرئية فورية لجهد البطارية ودرجة حرارة الزيت الهيدروليكي واستواء الدعامات وزاوية الذراع وحمولة المنصة.
هيكل سفلي مجنزر مطاطي ضيق قياسي غير مترك للعلامات، مقاس الجنزير 1755mm×230mm، أدنى خلوص أرضي 180mm، أقصى درجة تسلق 10°، زاوية اقتراب 25°، زاوية مغادرة 27°. أربع دعامات هيدروليكية مستقلة تلسكوبية، مساحة ارتكاز عند التمديد الكامل 3850mm×3850mm، مساحة ارتكاز ضيقة عند نصف التمديد 5000mm×2600mm، قواعد دعامات مطاطية مانعة للانزلاق بقطر 260mm.

سعات السوائل

إجمالي زيت النظام الهيدروليكي: 40L
شحم أسطوانة الدعامات: 2.2kg
شحم تزييت مفصل الذراع: 1.8kg
سائل مانع التجمد لتبريد البطارية: 5L
سعة الخزان الهيدروليكي: 42L

II. التكوين الاختياري (تتم الإشارة إلى الزيادة في الأبعاد والوزن لكل بند)

خيارات التحكم بالمنصة

1. مقبس طاقة خارجي 220V على المنصة: زيادة وزن +4kg، الأبعاد الإجمالية دون تغيير
2. طقم موصل خط هواء عالي الضغط للمنصة: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
3. طقم مصابيح عمل LED عالية السطوع على المنصة: زيادة وزن +3kg، الأبعاد الإجمالية دون تغيير
4. درابزين أمان معزز مرتفع للمنصة: زيادة وزن +7kg، زيادة الارتفاع الإجمالي +110mm
5. سطح منصة منزلق ممتد قابل للفك السريع: زيادة وزن +10kg، زيادة طول المنصة الإجمالي +600mm
6. نظام تشغيل بتحكم عن بُعد لاسلكي: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
7. مجموعة سلة تخزين أدوات للمنصة: زيادة وزن +4kg، الأبعاد الإجمالية دون تغيير

خيارات السير والهيكل السفلي

1. جنزير فولاذي متين مقاوم للتآكل (يحل محل الجنزير المطاطي غير المترك للعلامات): زيادة العرض الإجمالي +60mm، زيادة الوزن الإجمالي +110kg
2. طقم قواعد دعامات مانعة للانزلاق موسعة وكبيرة الحجم: زيادة عرض الارتكاز +120mm، زيادة وزن +22kg
3. طقم تسخين وعزل حراري لبطارية الآلة بالكامل عند -35℃: زيادة وزن +18kg، الأبعاد دون تغيير
4. إطار حماية فولاذي مضاد للتصادم للهيكل السفلي بالكامل: زيادة العرض +40mm لكل جانب (إجمالي زيادة العرض +80mm)، زيادة وزن +86kg
5. مجموعة كاشط طين أوتوماتيكي للجنزير: زيادة وزن +9kg، الأبعاد دون تغيير

خيارات معدات عمل الذراع

1. خط هيدروليكي مساعد لأدوات الجلخ والتكسير: زيادة وزن +12kg، الأبعاد دون تغيير
2. مجموعة رأس ذراع ممتد للخدمة الشاقة: زيادة الطول الإجمالي +480mm، زيادة وزن +78kg
3. طقم غطاء حماية خارجي مضاد للخدش للذراع بالكامل: زيادة وزن +26kg، الأبعاد دون تغيير
4. منصة عمل داخلية مصغرة وضيقة (تحل محل المنصة القياسية): خفض الوزن -32kg، الطول الإجمالي دون تغيير
5. طقم تثبيت متين لرافعة الرفع العلوية: زيادة وزن +34kg، زيادة الارتفاع الإجمالي +90mm
6. وحدة استشعار إلكترونية للمسافة مضادة للتصادم للذراع بالكامل: زيادة وزن +11kg، الأبعاد دون تغيير

خيارات السلامة والمواقع الخاصة

1. وحدة مراقبة لتشخيص الأعطال عن بُعد وتحديد المواقع GPS: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
2. مجموعة كاميرات مراقبة بانورامية 360° للآلة بالكامل: زيادة وزن +8kg، الأبعاد دون تغيير
3. طقم منارة أمان وامضة لجميع الأحوال الجوية وإنذار جرس معزز: زيادة وزن +6kg، زيادة الارتفاع الإجمالي +40mm
4. طقم حماية كامل للآلة مضاد للكهرباء الساكنة وخالٍ من الغبار للاستخدام الداخلي: زيادة وزن +16kg، الأبعاد دون تغيير
5. مجموعة تقوية هيكلية معززة وسميكة للذراع الرئيسي: زيادة وزن +102kg، زيادة الطول الإجمالي +55mm
6. طقم ترقية إحكام مقاوم للماء للآلة بالكامل للأمطار الغزيرة الخارجية: زيادة وزن +14kg، الأبعاد دون تغيير
7. طقم تثبيت قاعدة ثابتة للنقل بالرافعة الشوكية: زيادة وزن +45kg، زيادة الطول الإجمالي +130mm
