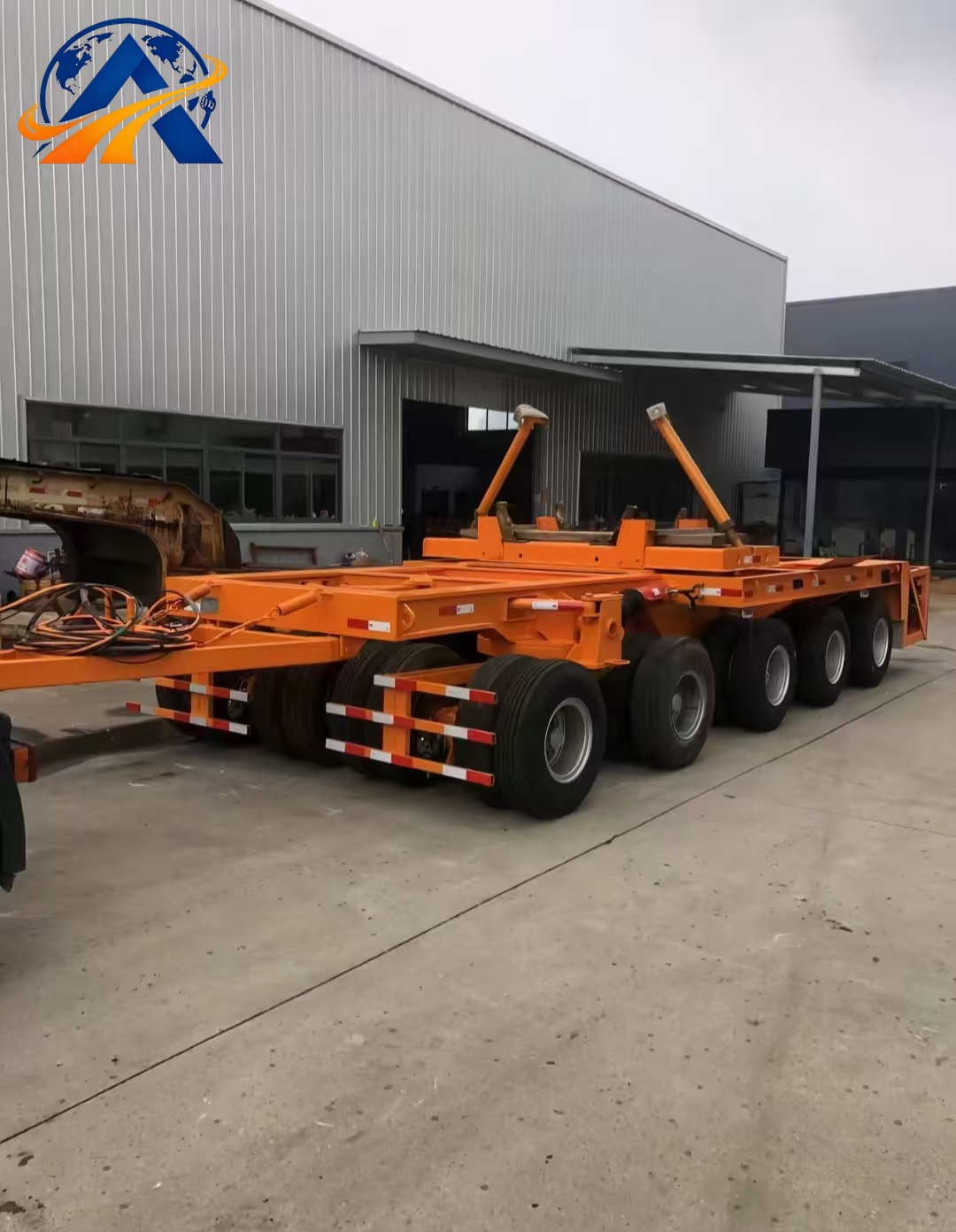

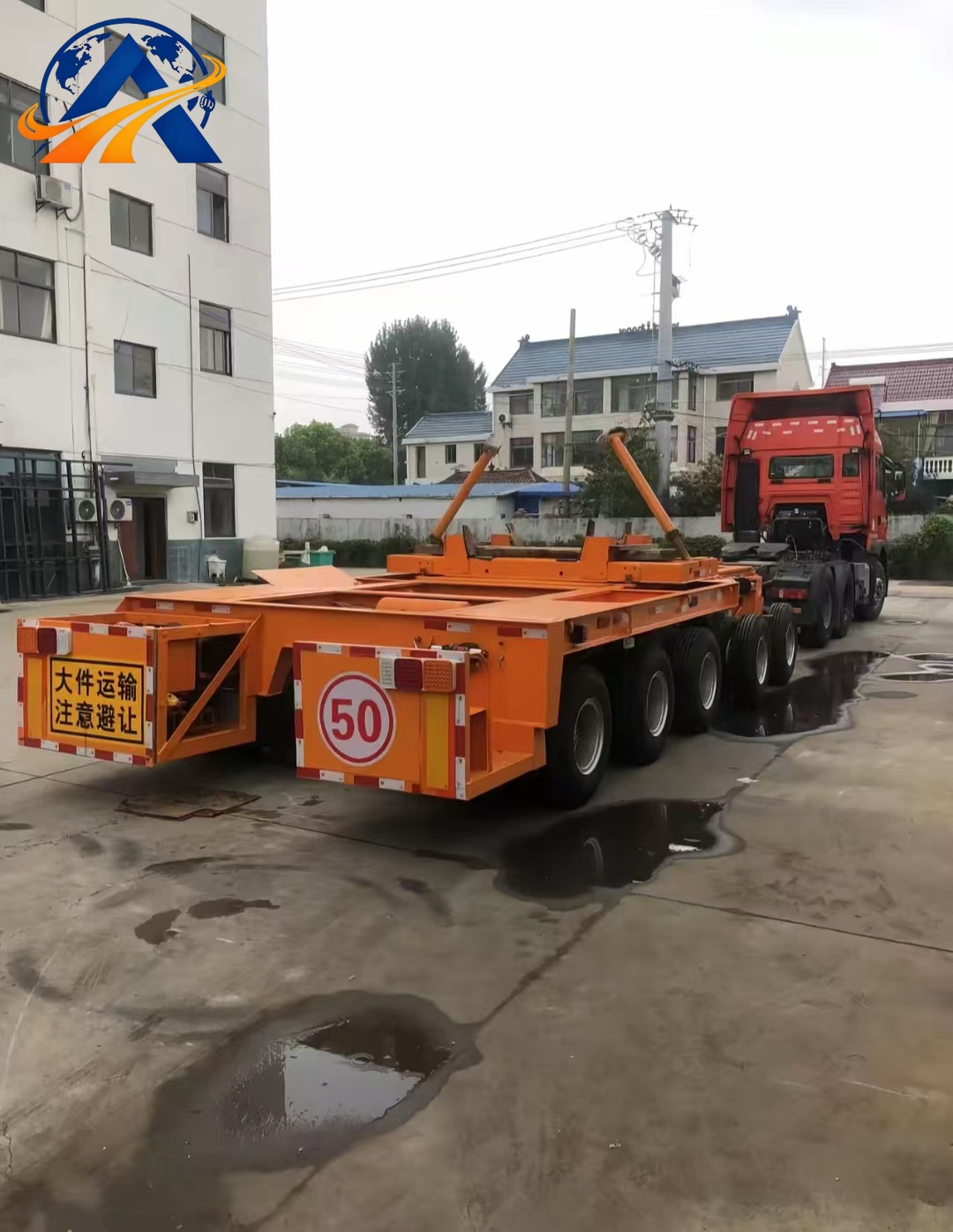

ناقلة الكمرات / نصف مقطورة ناقلة للعوارض

1. الأبعاد الإجمالية (مم، وحدة مفردة بدون حمولة)
- الأبعاد الإجمالية للوحدة المفردة: **10500 × 2800 × 1550 (10.5m ×2.8m ×1.55m)**
- الطول الفعّال لمنصة التحميل: 9800mm؛ عرض المنصة 2800mm
- ارتفاع سرج التحميل: 1550mm. سرج قابل لتعديل الارتفاع مزود بوسادات مطاطية منحنية لحماية الكمرات
- ارتفاع القرص الخامس للمسمار الملكي عن الأرض: 1550mm
- عرض المسار: 2050mm
- التوجيه: **توجيه هيدروليكي كامل للمحاور الخلفية، كل محور قابل للتوجيه بشكل مستقل، أقصى زاوية توجيه ±55°**، يدعم السير المستقيم والتوجيه السلطعي والانعطاف بنصف قطر صغير

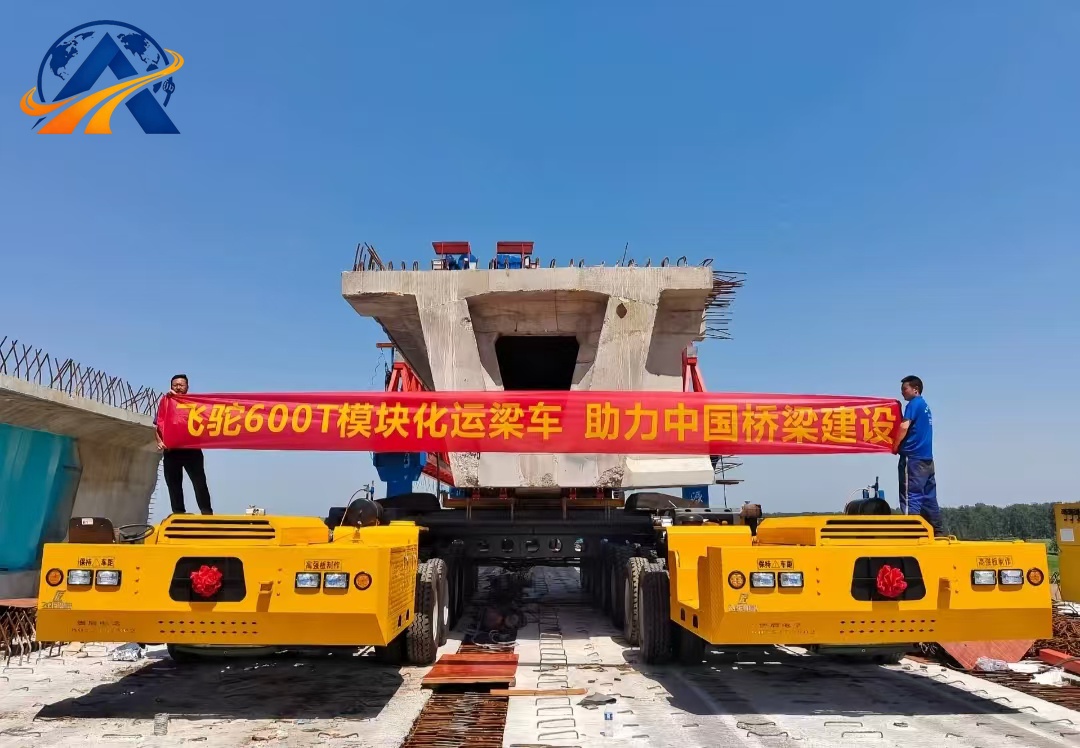

> يمكن لزوج من الناقلات نقل كمرات صندوقية مسبقة الصب بطول 20m~30m؛ إصدار ممتد للكمرات الصندوقية بطول 40m

2. معلمات الوزن (وحدة مفردة)
- الوزن الفارغ للوحدة المفردة: **12.5 tons**
- سعة الحمولة المقدرة لكل وحدة: 60 tons؛ **إجمالي سعة الحمولة 120 tons لزوج من الناقلات**
- GVWR (تصنيف الوزن الإجمالي للمركبة): 72.5 tons (وحدة مفردة)

3. العارضة الرئيسية وهيكل التحميل (فولاذ عالي المتانة Q690)
- عارضة I بارتفاع 600mm، شفة علوية 18mm، صفيحة جانبية 10mm، شفة سفلية 20mm، لحام آلي بالقوس المغمور
- سروج التحميل: دعامات كمرات منحنية قابلة لتعديل الارتفاع مع وسادات عازلة مطاطية سميكة لمنع اصطدام الكمرات وانزلاقها؛ سروج قابلة للضبط عرضيًا لتناسب عروض الكمرات المختلفة
- معالجة سطح الهيكل: السفع الرملي + طبقة أساس إيبوكسي + طلاء علوي للخدمة الشاقة لمقاومة التآكل الناتج عن الحصى في مواقع البناء
- عروات ربط للخدمة الشاقة على الجانبين، متوافقة مع كابلات فولاذية لتثبيت الكمرات مسبقة الصب

4. مجموعة السير (4 محاور، 16 إطارًا)
1. المحاور: 4 محاور FUWA للخدمة الشاقة (BPW اختياري)
2. نظام التعليق: **نظام تعليق متوازن بنوابض ورقية للخدمة الشاقة**؛ نظام تعليق هيدروليكي اختياري للإصدار الفاخر مع وظيفة التسوية التلقائية
3. الإطارات: 16 قطعة من إطارات البناء للخدمة الشاقة **11.00R20**، جنوط فولاذية؛ إطار احتياطي واحد
4. أرجل التثبيت: أرجل تثبيت JOST للخدمة الشاقة بحمولة 40 tons وسرعتين لدعم الوقوف

5. نظام التوجيه الهيدروليكي والفرامل والنظام الكهربائي
1. نظام التوجيه الهيدروليكي: محطة طاقة هيدروليكية مستقلة، توجيه هيدروليكي متزامن لكامل المحاور؛ مزود بقفل ميكانيكي لقفل وظيفة التوجيه أثناء السير على الطرق السريعة
2. **المسمار الملكي: 3.5 inch (شائع في أفريقيا)، 2 inch اختياري، يدعم تعبئة CKD**
3. نظام الفرامل: فرامل هوائية مزدوجة الخطوط، مجموعة صمامات WABCO، ABS + حماية طارئة من انقطاع الهواء، خزانات هواء متعددة
4. النظام الكهربائي: 24V، قابس ISO7-core، مصابيح خلفية LED، علامات عاكسة للبناء

ترقيات اختيارية
- نظام تعليق هيدروليكي + نظام تسوية تلقائي
- جهاز تحكم عن بُعد لاسلكي للتوجيه
- عارضة رئيسية قابلة للتمديد للكمرات الأطول
- سروج قابلة لتعديل الارتفاع هيدروليكيًا
- مجموعة كاملة من كابلات تثبيت الكمرات الفولاذية ووسادات المطاط المانعة للانزلاق
- صندوق أدوات، واقيات طين، لافتات تحذيرية للبناء
