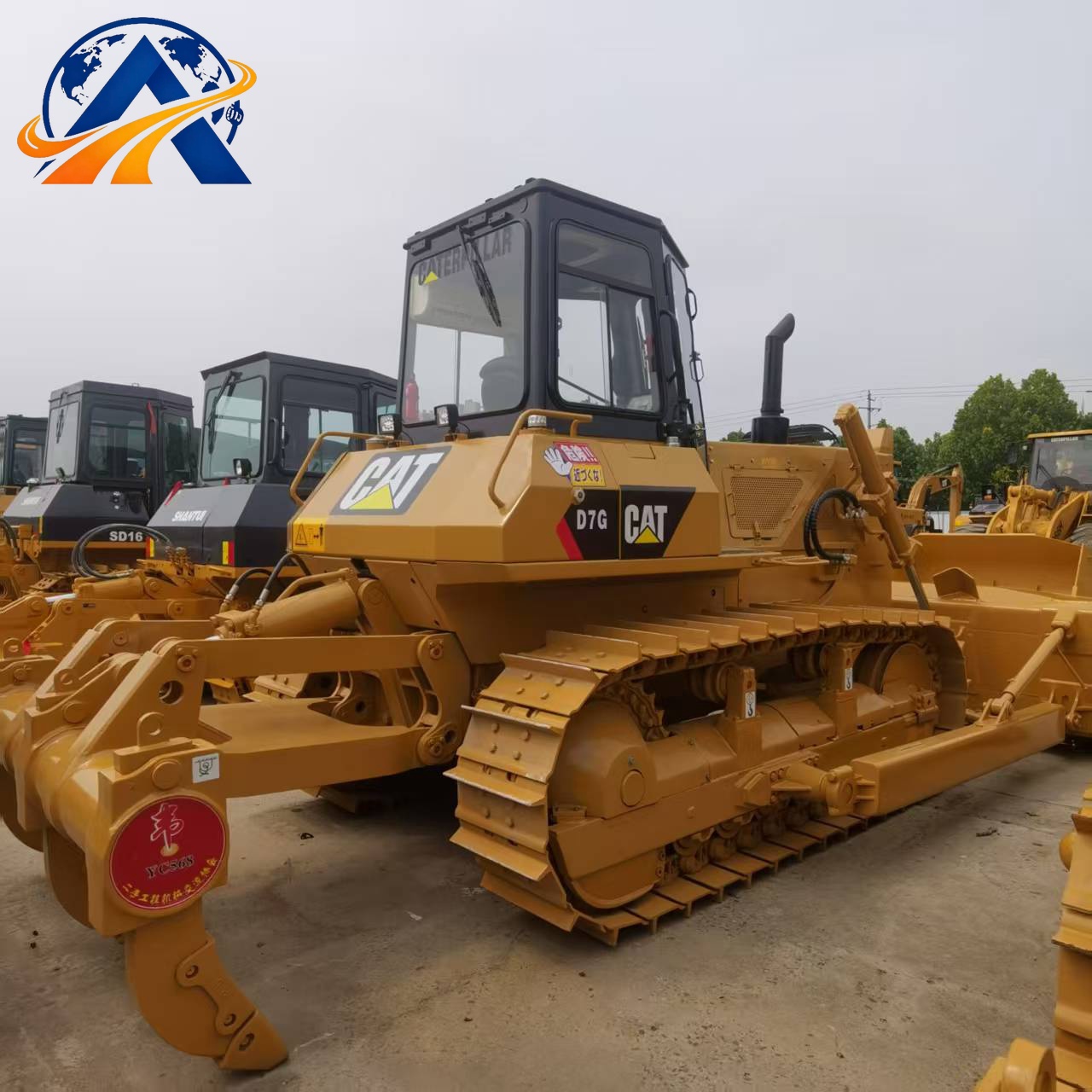

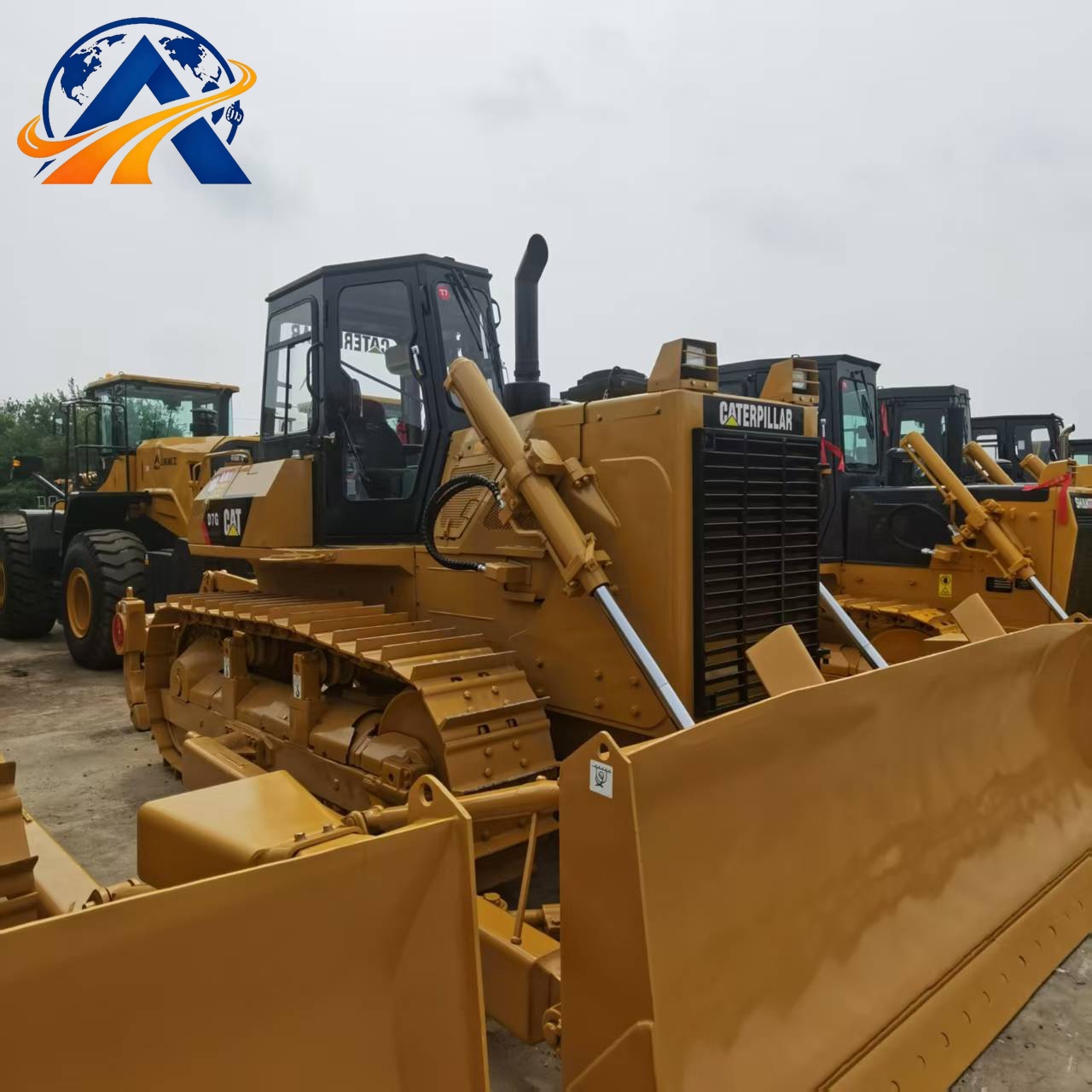

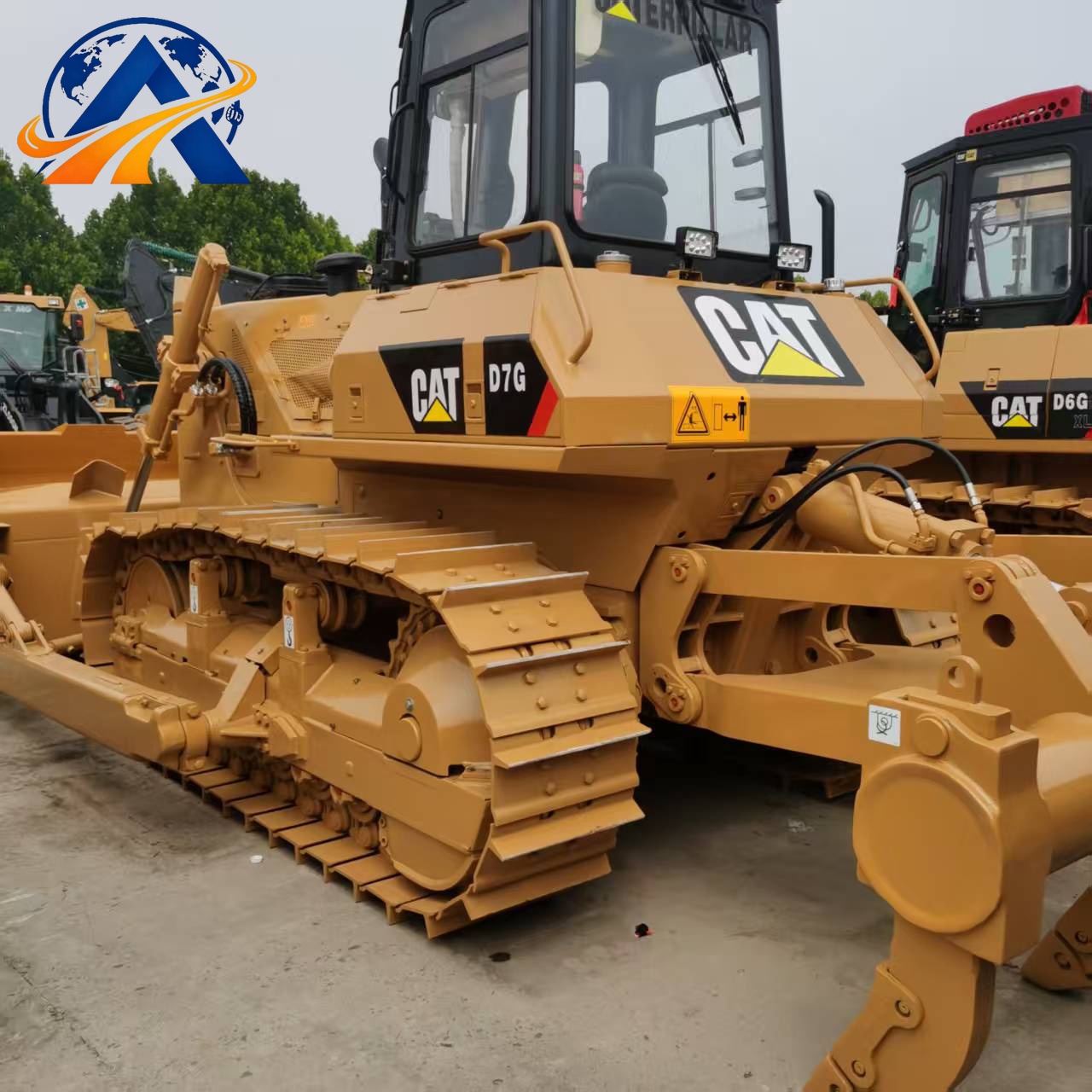

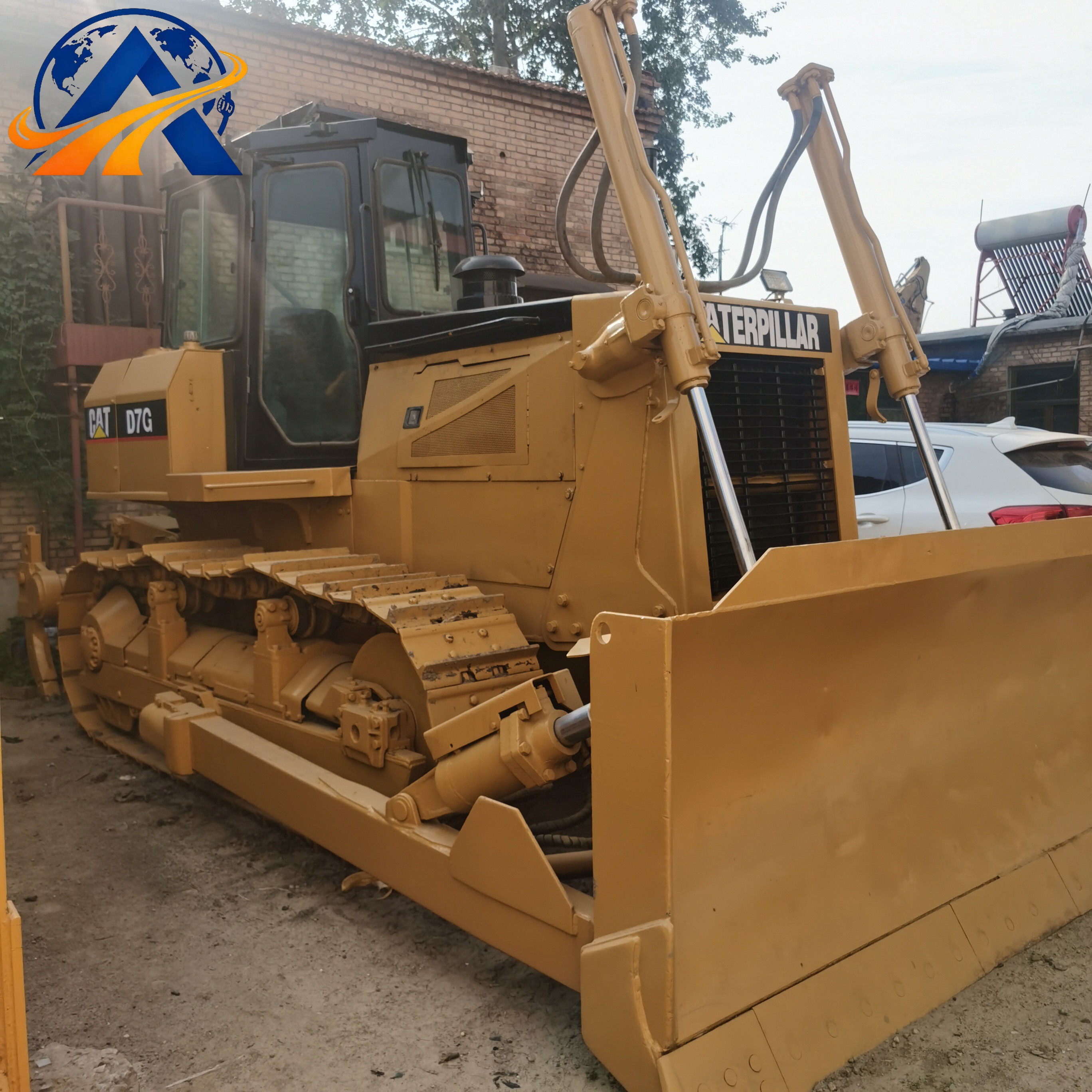

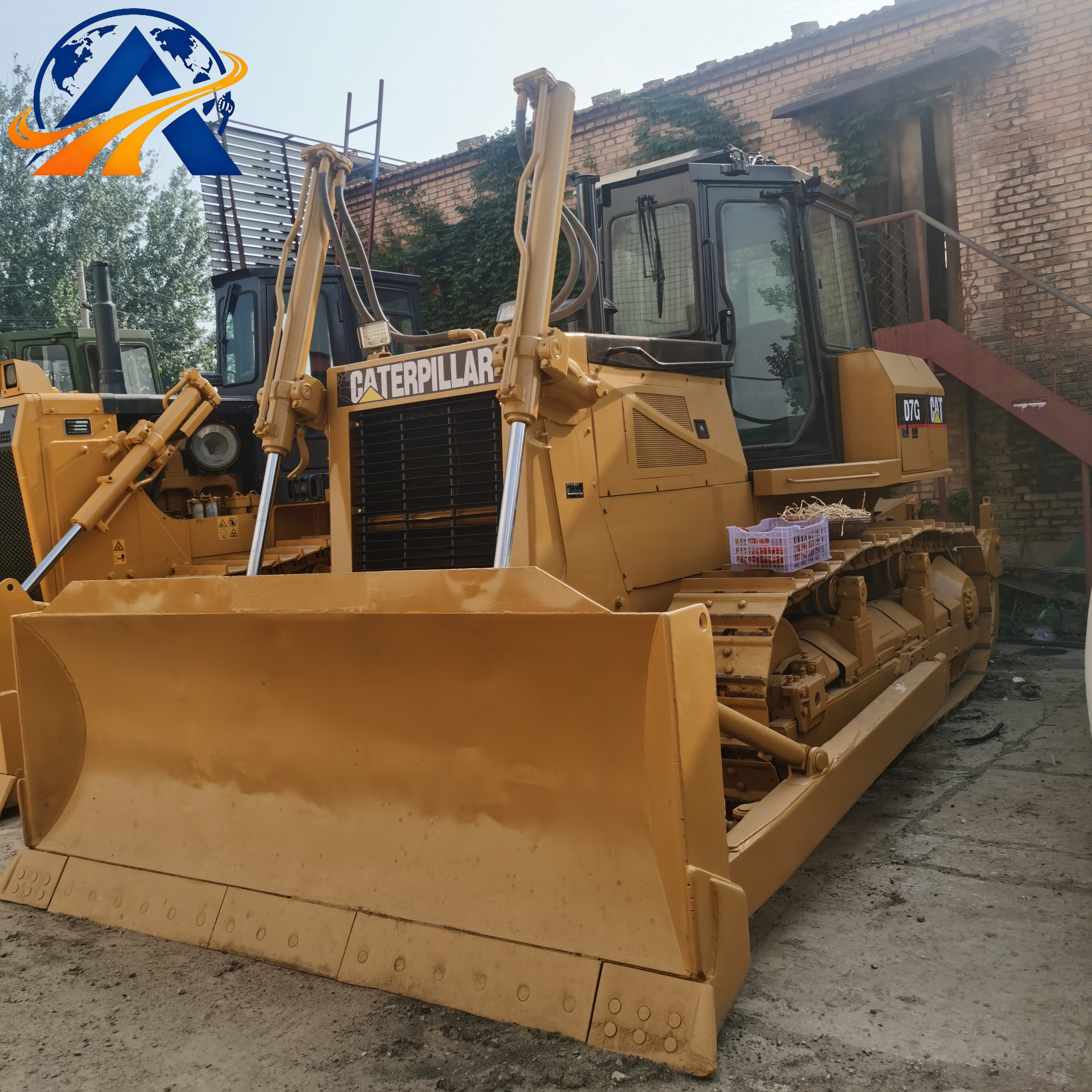

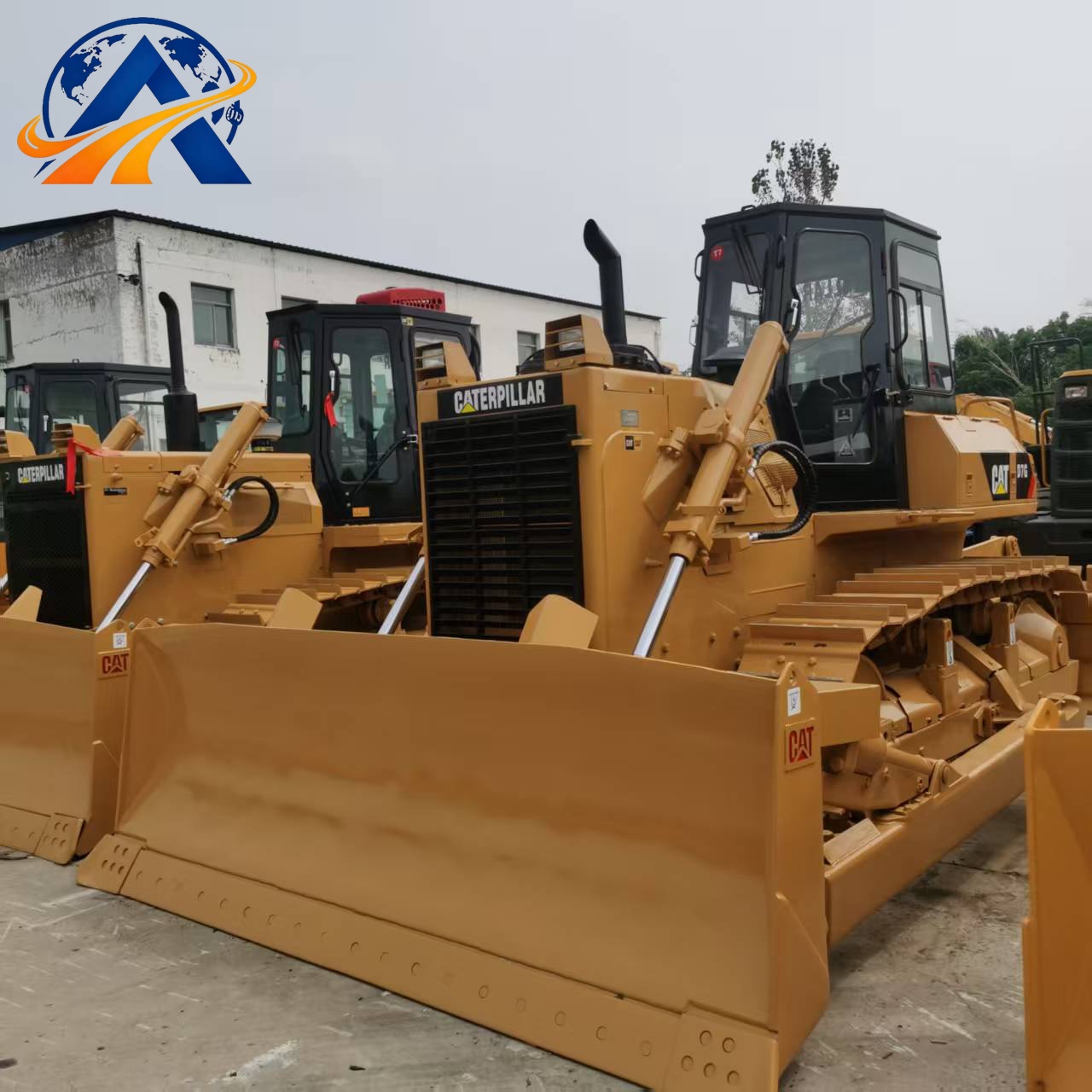

جرافة مجنزرة Cat® D7G Series 2

المعلمات الأساسية للمعدة

[الأبعاد والوزن] الطول الكلي 6000mm × العرض 2560mm × الارتفاع 3294mm، وزن التشغيل 20580kg (للتجهيز القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التجهيز القياسي

مجموعة نقل الحركة

مزودة بمحرك ديزل Cat 3306 DITA سداسي الأسطوانات خطي مزود بشاحن توربيني، بسعة 10.5L، وقدرة صافية مقننة 150kW (202HP)، وعزم دوران أقصى 920N·m، ونظام تغذية وقود بالحقن المباشر الميكانيكي. نظام حقن الوقود والتبريد المطوّر من الجيل 2 لاستهلاك وقود أقل. ناقل حركة كوكبي بتبديل تحت الحمل مع 4 سرعات أمامية و3 سرعات خلفية، يعمل بدفع محول العزم. توجيه تفاضلي بقابض وفرامل، وفرامل خدمة مدمجة رطبة متعددة الأقراص وفرامل توقف بنابض مطبّق بتحرير هيدروليكي، متوافقة مع معايير السلامة ISO للجرافات. شداد جنزير هيدروليكي أوتوماتيكي قياسي وروابط جنزير مشحمة ومحكمة الغلق بالكامل. أقصى سرعة أمامية 10.8km/h، وسرعة خلفية 12.7km/h.

النظام الهيدروليكي ومعدات العمل

نظام هيدروليكي بمكابس متغيرة الإزاحة وحسّاس للحمل مع خزان زيت هيدروليكي بسعة 102L، ومبرّد مستقل لزيت النظام الهيدروليكي، ومراقبة آنية لضغط الدائرة الرئيسية، ونظام ترشيح ثنائي المراحل لزيت السحب والرجوع. توزيع تدفق هيدروليكي محسّن من الجيل 2 لاستجابة أسرع للمعدات. شفرة A مستقيمة قابلة للإمالة قياسية بعرض 3660mm، وسعة قياسية 2.9m³، وأقصى عمق قطع 480mm، وزاوية إمالة للشفرة ±28° مع وظيفة التسوية العائمة لأعمال طبقة التأسيس وتسوية المواقع.

تجهيزات المعدة

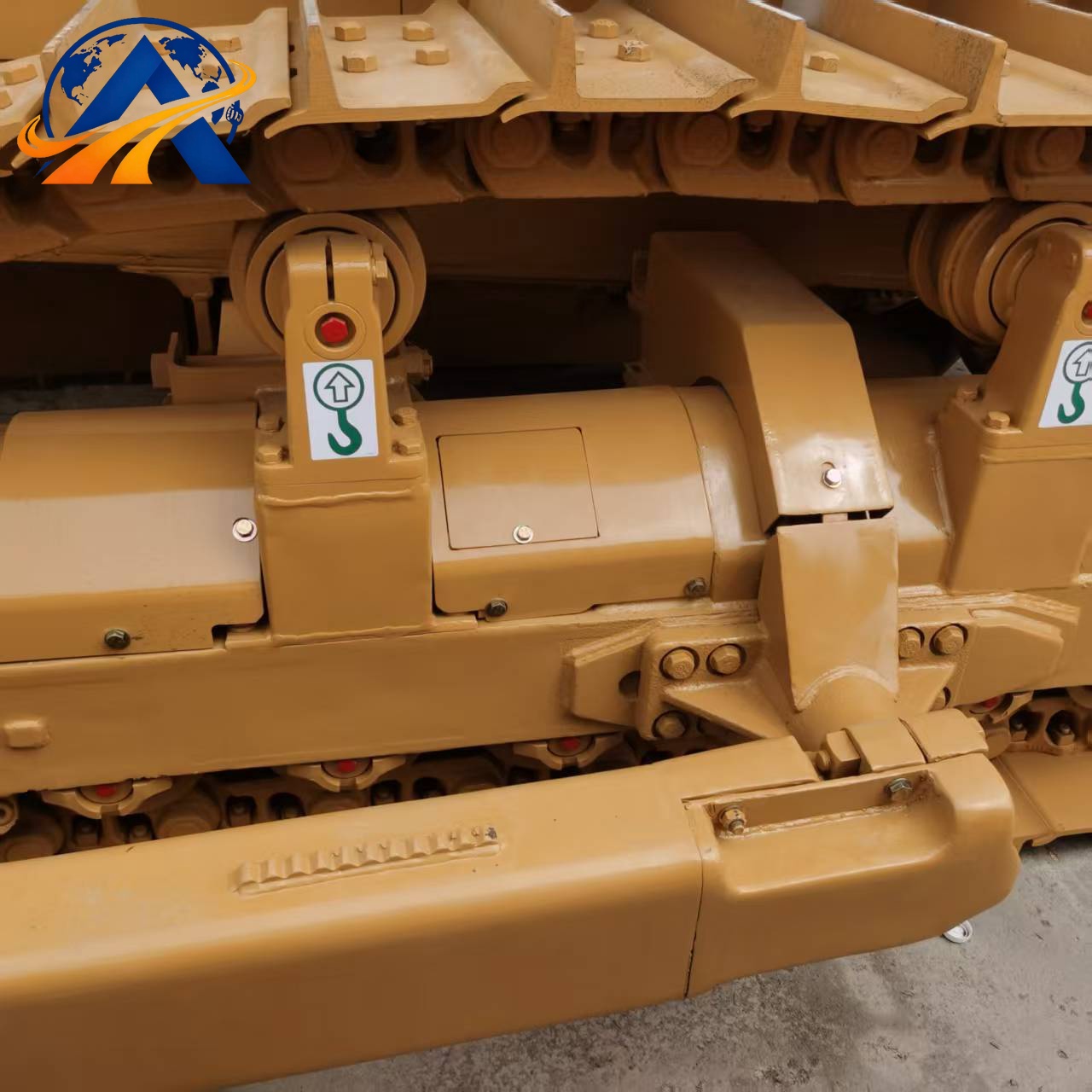

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات (رؤية كابينة موسعة من الجيل 2 وقواعد امتصاص صدمات أكثر سماكة). نظام تدفئة وتهوية قياسي، ومقعد مشغل معلّق ممتص للصدمات، ولوحة عدادات لمراقبة الأعطال الميكانيكية. نظام كهربائي كامل بجهد 24V DC مع وحدات إنذار آنية لدرجة حرارة سائل تبريد المحرك وضغط الزيت ودرجة حرارة الزيت الهيدروليكي. هيكل سفلي متوسط قياسي، وأحذية جنزير فولاذية أحادية النتوء بعرض 560mm مركبة في المصنع، وعرض مسار الجنزير 1981mm، وطول التلامس الأرضي للجنزير 2720mm، وأدنى خلوص أرضي 349mm، و6 بكرات جنزير لكل جانب.

سعات الخدمة

زيت المحرك: 27L
إجمالي زيت النظام الهيدروليكي: 102L
زيت تروس القيادة النهائية: 8L لكل جانب
سائل التبريد: 45.4L
سعة خزان الوقود: 415L

II. التجهيزات الاختيارية (تُحدد زيادة الأبعاد والوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +4kg، الأبعاد الكلية دون تغيير
2. أذرع تحكم طيارية تناسبية: زيادة وزن +6kg، الأبعاد الكلية دون تغيير
3. نظام صوتي لراديو داخل المعدة: زيادة وزن +5kg، الأبعاد الكلية دون تغيير
4. مقعد مدفأ ومرايا رؤية خلفية مدفأة كهربائياً: زيادة وزن +9kg، الأبعاد الكلية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية من جانب واحد: زيادة وزن +3kg، الأبعاد الكلية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +18kg، زيادة العرض +25mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من أشعة الشمس: زيادة وزن +32kg، زيادة الارتفاع الكلي +220mm

خيارات السير ومجموعة نقل الحركة

1. مجموعة قيادة نهائية معززة للخدمة الشاقة في التعدين: +26kg لكل جانب، زيادة الوزن الإجمالي +52kg، الأبعاد دون تغيير
2. مروحة تبريد أوتوماتيكية قابلة للعكس: زيادة وزن +8kg، الأبعاد دون تغيير
3. منظف هواء مقاوم للغبار للخدمة الشاقة متعدد المراحل: زيادة وزن +12kg، زيادة الارتفاع الكلي +40mm
4. طقم تبريد محكم الإغلاق لدرجات الحرارة المنخفضة للمناطق شديدة البرودة: زيادة وزن +18kg، الأبعاد دون تغيير
5. أحذية جنزير ثلاثية النتوء موسعة بعرض 610mm (بديلة للجنزير القياسي بعرض 560mm): زيادة العرض الكلي +50mm، زيادة الوزن الإجمالي +110kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة لممزق خلفي: زيادة وزن +14kg، الأبعاد دون تغيير
2. شفرة صغيرة ضيقة للتشذيب (بديلة للشفرة المستقيمة القابلة للإمالة القياسية): نقص وزن -30kg، الطول الكلي دون تغيير
3. شفرة SU للصخور الثقيلة شبه U (بديلة للشفرة المستقيمة القابلة للإمالة القياسية): زيادة وزن +42kg، الطول الكلي دون تغيير
4. مجموعة شفرة SU كبيرة السعة ممتدة بعرض 4000mm (بديلة للشفرة القياسية بعرض 3660mm): زيادة الطول الكلي +360mm، زيادة الوزن +86kg
5. مجموعة حواف قطع وألواح حماية جانبية سميكة مقاومة للتآكل: زيادة وزن +22kg، الأبعاد دون تغيير
6. مجموعة ممزق متوازي الأضلاع بثلاثة أسنان: زيادة الطول الكلي +700mm، زيادة الوزن +152kg

خيارات السلامة والمواقع الخاصة

1. نظام منع التشغيل ضد السرقة بشريحة ID: زيادة وزن +4kg، الأبعاد الكلية دون تغيير
2. وحدة التشخيص والمعايرة عن بُعد للأعطال: زيادة وزن +6kg، الأبعاد الكلية دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +11kg، زيادة الارتفاع الكلي +45mm
4. طقم تسخين مسبق للتشغيل البارد عند درجة حرارة -35°C: زيادة وزن +9kg، الأبعاد دون تغيير
5. إطار رئيسي وحامل شفرة معززان ومزيدا السماكة: زيادة وزن +86kg، زيادة الطول الكلي +50mm
6. جنزير فولاذي كامل مقاوم للتآكل للخدمة الشاقة في المناجم: زيادة العرض الكلي +50mm، زيادة الوزن +126kg
7. إطار حماية مانع للتصادم بتغطية كاملة للمعدة: زيادة العرض +40mm لكل جانب (إجمالي زيادة العرض +80mm)، زيادة الوزن +142kg
