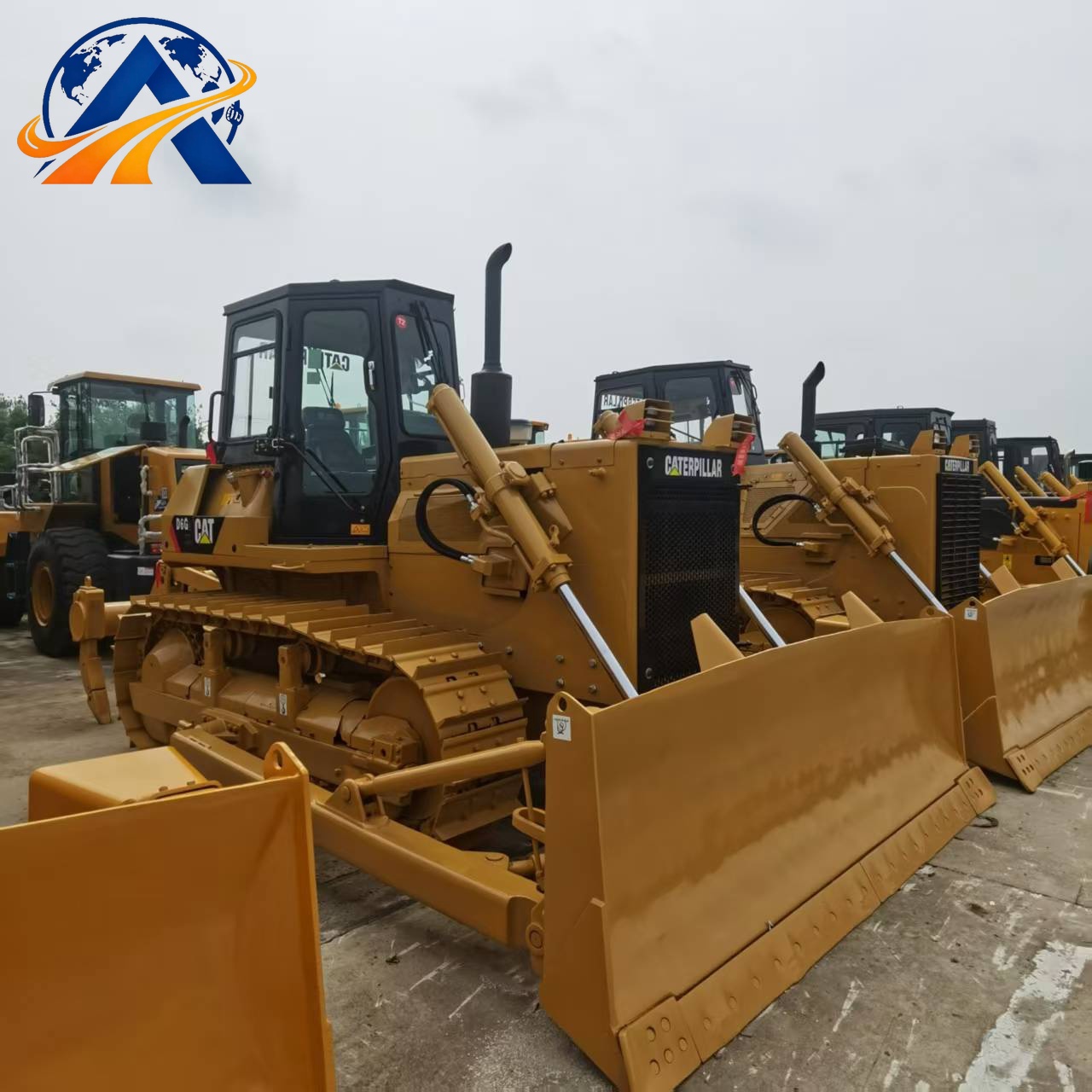

جرافة مجنزرة Cat® D6G

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الإجمالي 5680mm × العرض 2800mm × الارتفاع 3000mm، وزن التشغيل 16320kg (التجهيز القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التجهيز القياسي

مجموعة نقل الحركة

مزوّدة بمحرك ديزل Cat 3306T سداسي الأسطوانات خطي مزود بشاحن توربيني، بسعة 10.5L، وقدرة صافية مقننة 119kW @ 2200rpm، وعزم ذروة 720N·m، ونظام إمداد بالوقود بالحقن المباشر الميكانيكي، ومتوافقة مع معايير الانبعاثات الأمريكية US Tier 2 للمعدات غير المخصصة للطرق. ناقل حركة كوكبي بتحويل تحت الحمل بـ3 سرعات أمامية & 3 سرعات خلفية مع قيادة بمحول عزم. فرامل خدمة مدمجة رطبة متعددة الأقراص وفرامل انتظار بتطبيق نابضي وتحرير هيدروليكي؛ يفي نظام الفرامل بمعايير السلامة ISO للجرافات. توجيه تفاضلي قياسي ووصلات جنزير مشحمة ومحكمة الإغلاق.

النظام الهيدروليكي ومعدات العمل

نظام هيدروليكي بمكبس متغير الإزاحة وحساس للحمل مع خزان زيت هيدروليكي بسعة 49.2L، ومبرد مستقل للزيت الهيدروليكي، ومراقبة آنية لضغط الدائرة الرئيسية ونظام ترشيح مزدوج المراحل لزيت السحب & الراجع. شفرة جرافة مستقيمة قابلة للإمالة قياسية بعرض 3050mm، وسعة شفرة 3.27m³، وأقصى عمق قطع 450mm، وزاوية إمالة للشفرة ±25° مع وظيفة التسوية العائمة لتسوية الموقع وردم طبقة التأسيس.

تجهيزات الآلة

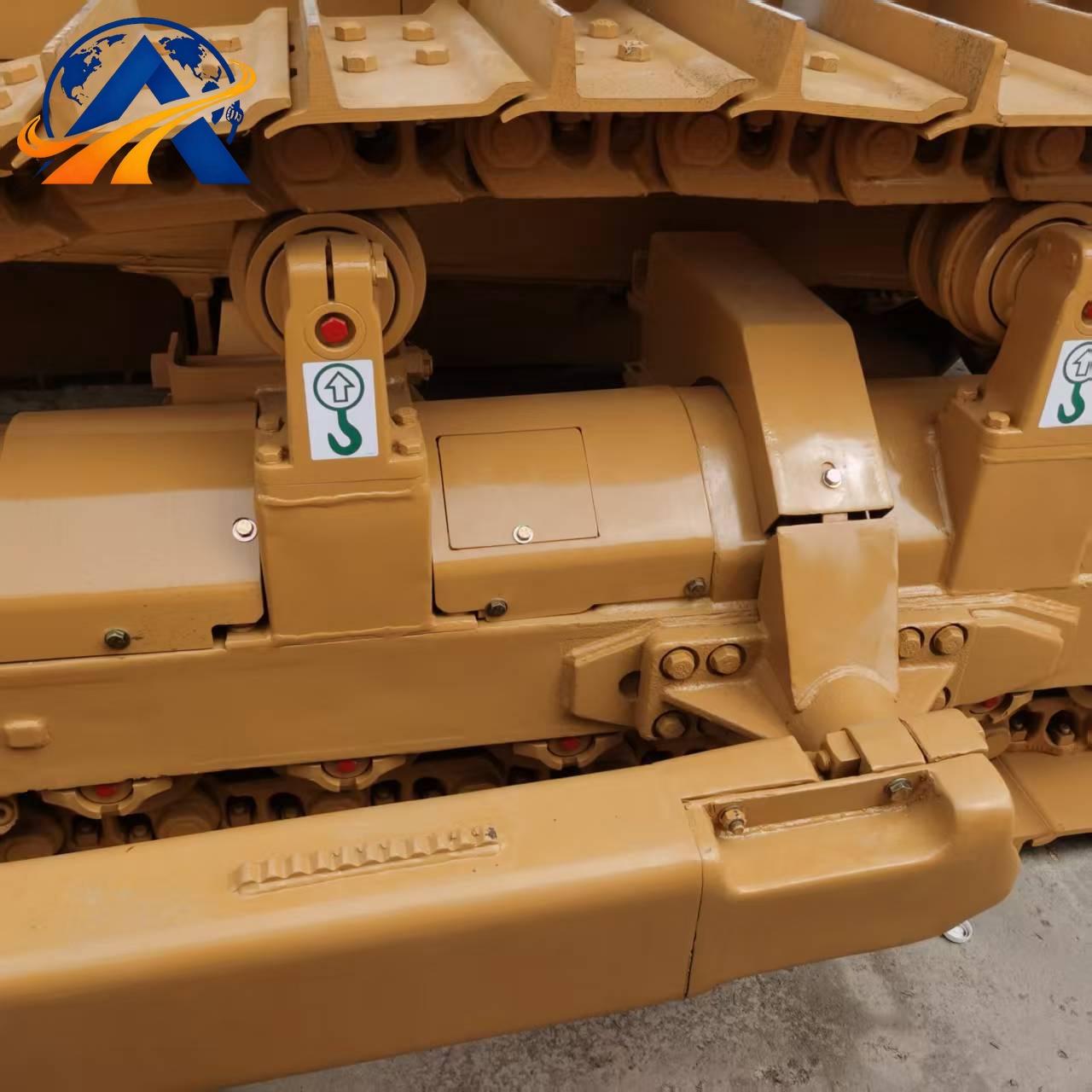

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات مع حماية من الانقلاب وسقوط الأجسام. نظام تدفئة & تهوية قياسي، ومقعد مشغل معلق وممتص للصدمات، ولوحة مراقبة أعطال ميكانيكية للأجهزة. تعتمد الآلة بالكامل نظامًا كهربائيًا بتيار مستمر 24V، ومجهزة بوحدات إنذار آنية لدرجة حرارة سائل تبريد المحرك ودرجة حرارة الزيت الهيدروليكي وضغط ناقل الحركة. هيكل سفلي متوسط قياسي، مزود من المصنع بأحذية جنزير فولاذية أحادية الحافة بعرض 560mm، ومقياس جنزير 1880mm، وأدنى خلوص أرضي 445mm، وأقصى سرعة سير 10.8km/h.

سعات السوائل

زيت المحرك: 27L
إجمالي زيت النظام الهيدروليكي: 49.2L
زيت تروس القيادة النهائية: 7.5L لكل جانب
سائل التبريد: 39L
سعة خزان الوقود: 300L

II. التجهيزات الاختيارية (يتم تحديد الزيادة في الأبعاد & الوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +4kg، الأبعاد الإجمالية دون تغيير
2. أذرع تحكم طيارية تناسبية: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
3. نظام صوتي راديوي مدمج: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
4. مقعد مدفأ & مرايا رؤية خلفية مدفأة كهربائيًا: زيادة وزن +9kg، الأبعاد الإجمالية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية من جانب واحد: زيادة وزن +3kg، الأبعاد الإجمالية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +16kg، زيادة العرض +25mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من الشمس: زيادة وزن +29kg، زيادة الارتفاع الإجمالي +200mm

خيارات السير ومجموعة نقل الحركة

1. مجموعة قيادة نهائية معززة للخدمة الشاقة: +22kg لكل جانب، زيادة الوزن الإجمالي +44kg، الأبعاد دون تغيير
2. مروحة تبريد أوتوماتيكية قابلة للعكس: زيادة وزن +7kg، الأبعاد دون تغيير
3. منظف هواء متعدد المراحل ومقاوم للغبار للخدمة الشاقة: زيادة وزن +10kg، زيادة الارتفاع الإجمالي +35mm
4. طقم تبريد منخفض الحرارة ومحكم الإغلاق للمناطق شديدة البرودة: زيادة وزن +15kg، الأبعاد دون تغيير
5. أحذية جنزير موسعة بعرض 610mm (بديلًا عن الجنزيرات القياسية بعرض 560mm): زيادة العرض الإجمالي +50mm، زيادة الوزن الإجمالي +98kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة لممزق خلفي: زيادة وزن +12kg، الأبعاد دون تغيير
2. شفرة صغيرة ضيقة للتشذيب (بديلًا عن شفرة الجرافة المستقيمة القابلة للإمالة القياسية): انخفاض الوزن -26kg، الطول الإجمالي دون تغيير
3. شفرة صخور ثقيلة شبه U (بديلًا عن شفرة الجرافة المستقيمة القابلة للإمالة القياسية): زيادة وزن +36kg، الطول الإجمالي دون تغيير
4. مجموعة شفرة كبيرة السعة ممتدة بعرض 3350mm (بديلًا عن الشفرة القياسية بعرض 3050mm): زيادة الطول الإجمالي +320mm، زيادة الوزن +72kg
5. حواف قطع جانبية مقاومة للتآكل ومزيدة السماكة & مجموعة واقيات جانبية: زيادة وزن +18kg، الأبعاد دون تغيير

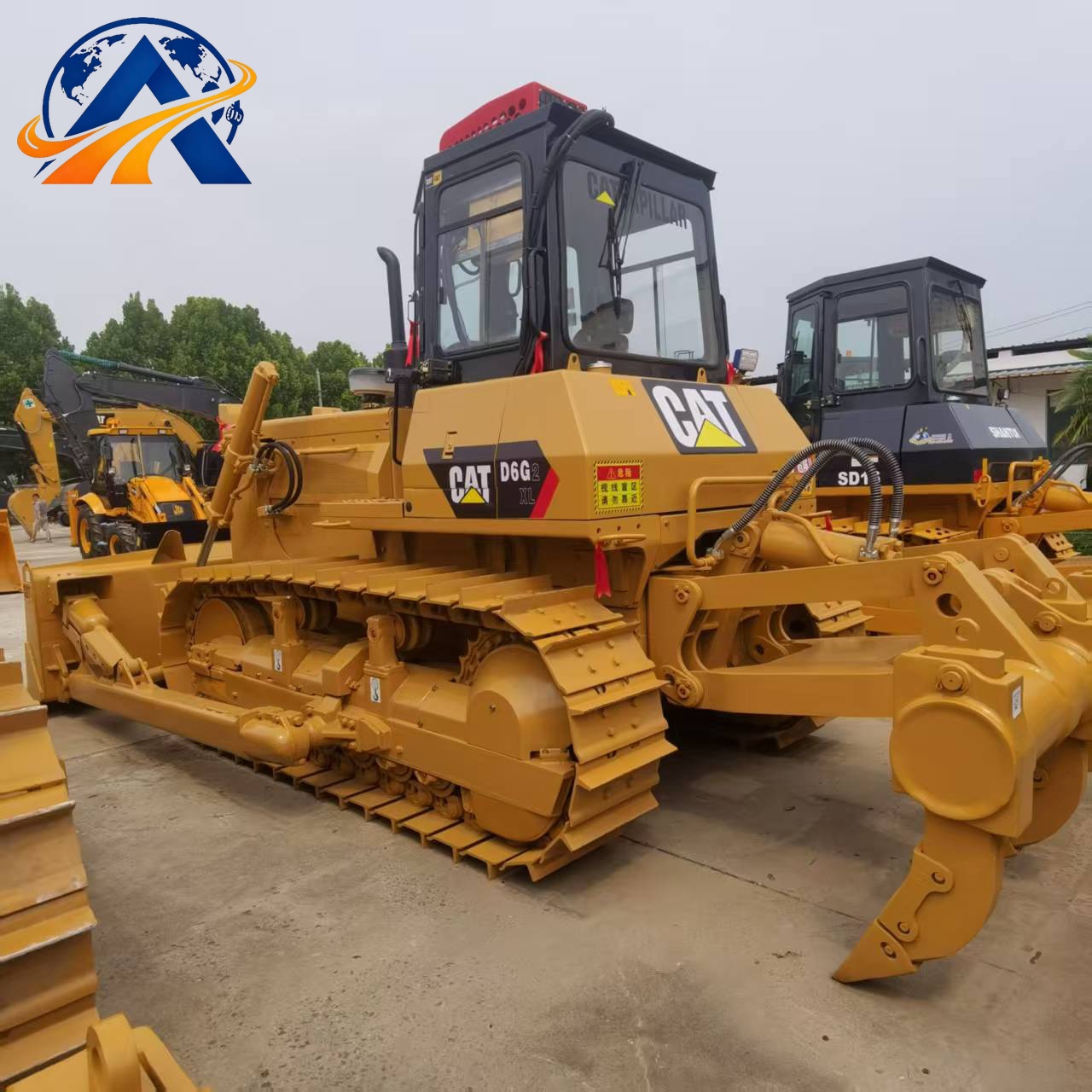

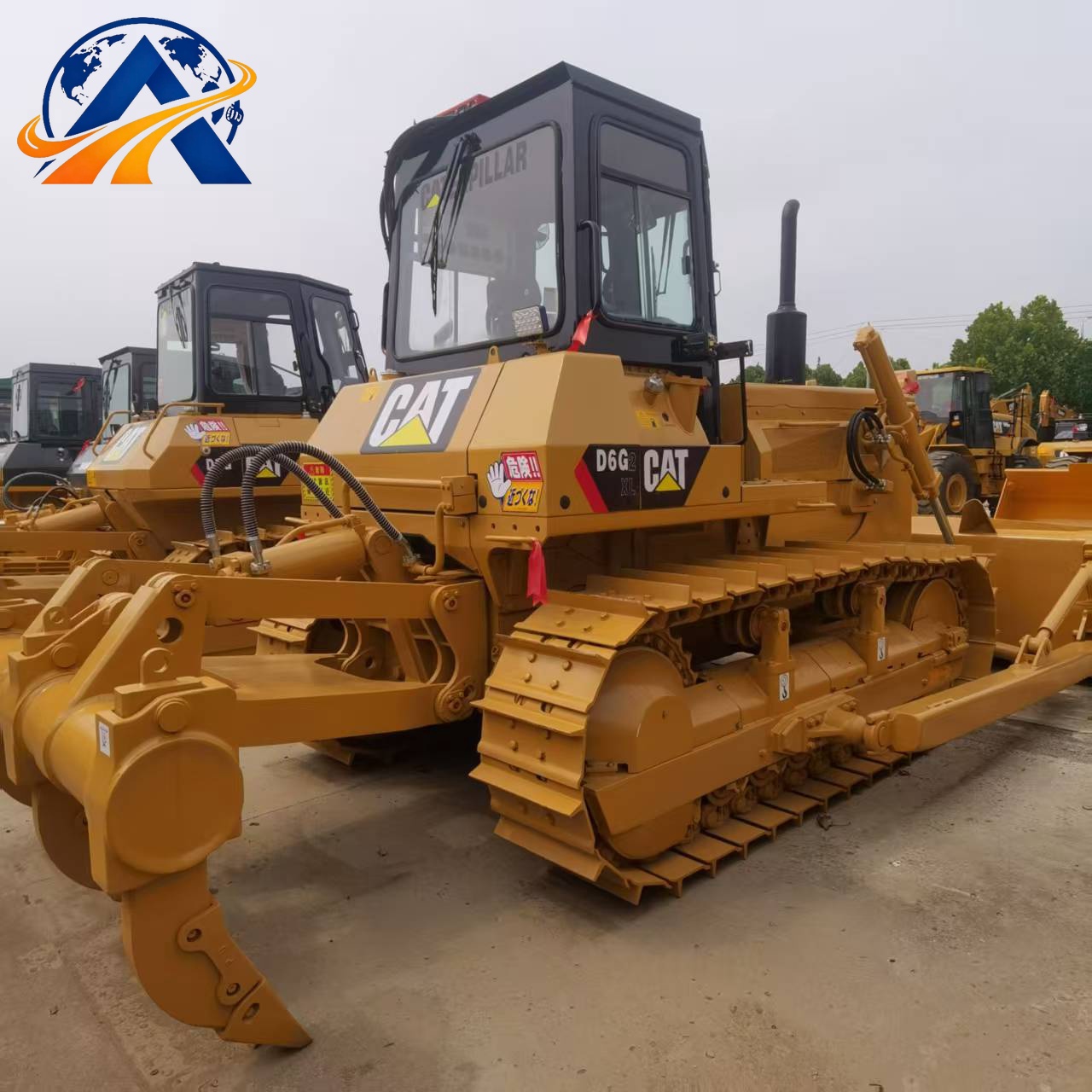

6. مجموعة ممزق متوازي الأضلاع بخمسة أسنان: زيادة الطول الإجمالي +650mm، زيادة الوزن +136kg

خيارات السلامة والمواقع الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة تعريف: زيادة وزن +4kg، الأبعاد دون تغيير
2. وحدة تشخيص الأعطال & المعايرة عن بُعد: زيادة وزن +6kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +9kg، زيادة الارتفاع الإجمالي +40mm
4. طقم تسخين مسبق للتشغيل البارد بدرجة حرارة منخفضة -35°C: زيادة وزن +8kg، الأبعاد دون تغيير
5. الإطار الرئيسي المعزز والمزيد السماكة & دعامة الشفرة: زيادة وزن +75kg، زيادة الطول الإجمالي +45mm
6. جنزيرات فولاذية كاملة للخدمة الشاقة ومقاومة للتآكل للمناجم: زيادة العرض الإجمالي +50mm، زيادة الوزن +112kg
7. إطار حماية ضد التصادم بتغطية كاملة للآلة: زيادة العرض +40mm لكل جانب (إجمالي زيادة العرض +80mm)، زيادة الوزن +128kg
