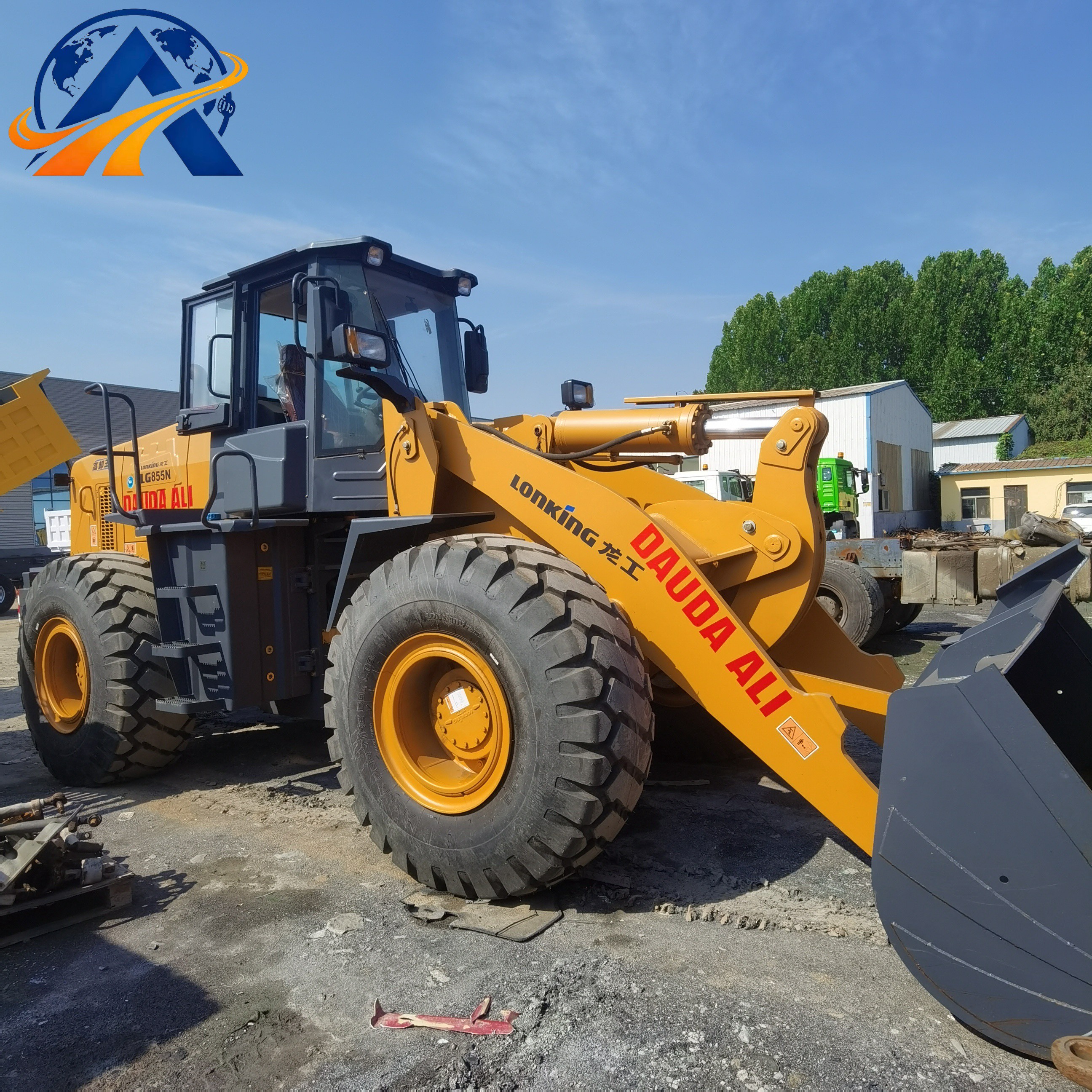

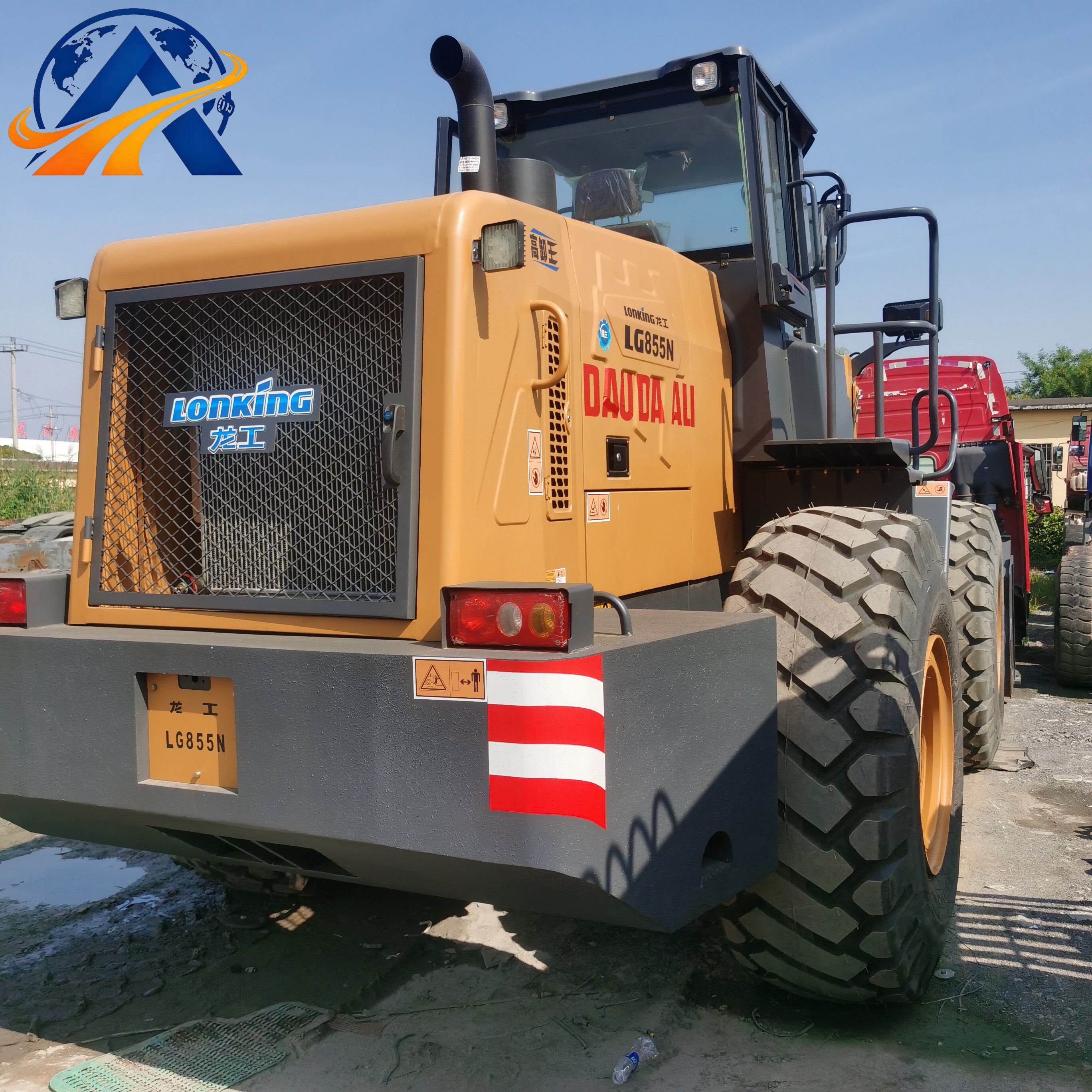

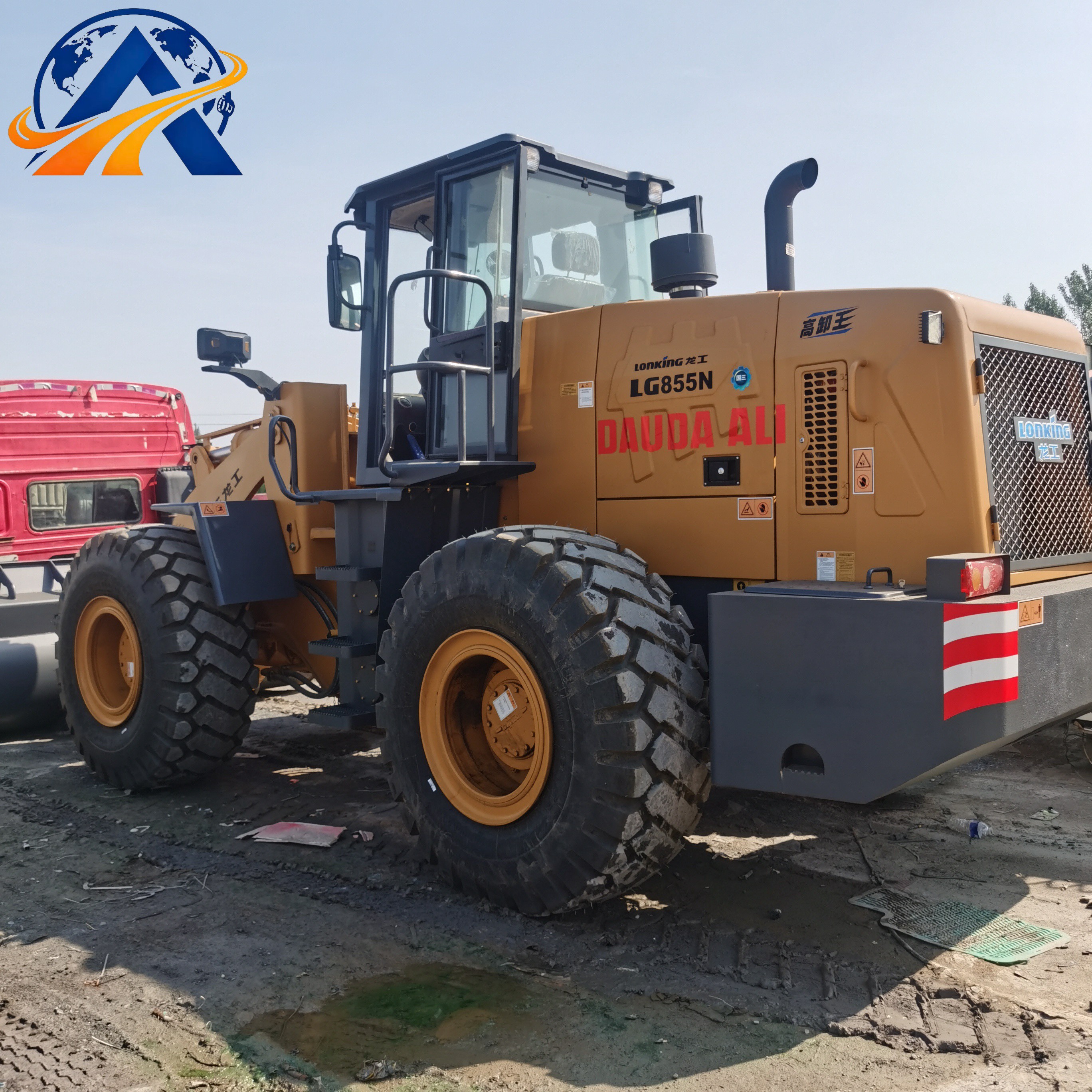

لودر بعجلات لونكينغ CDM855N

1. المعلمات الأساسية للآلة

أداء التحميل

سعة الحمولة المقننة: 5,000kg
وزن التشغيل القياسي: 16,800–17,300kg
سعة الجرافة القياسية: 2.7m³؛ نطاق الجرافة الاختياري: 2.7~4.0m³ (جرافة الأتربة / الصخور / الفحم)
أقصى قوة اقتلاع للجرافة: ≥170kN
أقصى قوة سحب: 160±3kN
حمولة الانقلاب الساكن عند الالتفاف الكامل: 11,200kg
إجمالي زمن الدورة الهيدروليكية للوظائف الثلاث: 9.6s

الطول والعرض والارتفاع الكلي

الطول الكلي (الجرافة على الأرض): 8,120mm
العرض الكلي (إطار قياسي 23.5-25): 3,010mm
الارتفاع الكلي (أعلى الكابينة): 3,380mm
قاعدة العجلات: 3,230mm؛ عرض المسار: 2,240mm
الحد الأدنى لنصف قطر الدوران (الإطار الخارجي): 6,150mm
أقصى ارتفاع تفريغ قياسي (زاوية تفريغ 45°): 3,062mm
مدى التفريغ القياسي (زاوية تفريغ 45°): 1,276mm
الحد الأدنى للخلوص الأرضي: 425mm
زاوية التوجيه: 37° يسارًا ويمينًا لكل جانب
أقصى قدرة على صعود المنحدرات: 28°

2. نظام القدرة

المحرك القياسي: Weichai WP10 سداسي الأسطوانات على التوالي (China Stage III / Tier3)

القدرة المقننة: 162kW / 220hp @ 2200rpm
الإزاحة: 9.5L، 4 صمامات، بشاحن توربيني ومبرّد داخلي ونظام حقن مشترك
مطابقة الانبعاثات: Tier3 / Stage IIIA
نظام التبريد: مروحة هيدروليكية مزودة بمنظم حرارة، وترشيح هواء ثنائي المراحل
توافق الوقود: وقود الديزل الحيوي B20
درجة حرارة البيئة التشغيلية: -28℃ ~ 50℃ للعمل المستمر

3. نظام ناقل الحركة والسير

ناقل الحركة

ناقل حركة Lonking الإلكتروني الكوكبي Power Shift المصنّع ذاتيًا، بـ4 سرعات أمامية و4 سرعات خلفية، مع إمكانية التبديل بين وضعي الحمولة الثقيلة والخفيفة
سرعات السير: السرعة الأولى 6.5km/h، السرعة الثانية 11.5km/h، السرعة الثالثة 20.2km/h، السرعة الرابعة 33.6km/h

محاور الدفع

محاور دفع معززة للخدمة الشاقة من النوع F بتروس كبيرة المعيار، مع قفل تفاضلي قياسي بين المحاور لمنع الانزلاق على الأراضي الموحلة

الإطارات

الإطار القياسي: 23.5-25 L3 إطار عام لأعمال البناء
إطار التعدين الاختياري: 23.5-25 L5 إطار صخري مقاوم للتآكل بنقشة عميقة

نظام الفرامل

فرامل الخدمة: فرامل قرصية رطبة هيدروليكية بالكامل للعجلات الأربع
فرامل التوقف: فرامل توقف نابضية تعمل بقطع الهواء، مع قفل تلقائي على المنحدرات بعد إيقاف المحرك

4. النظام الهيدروليكي

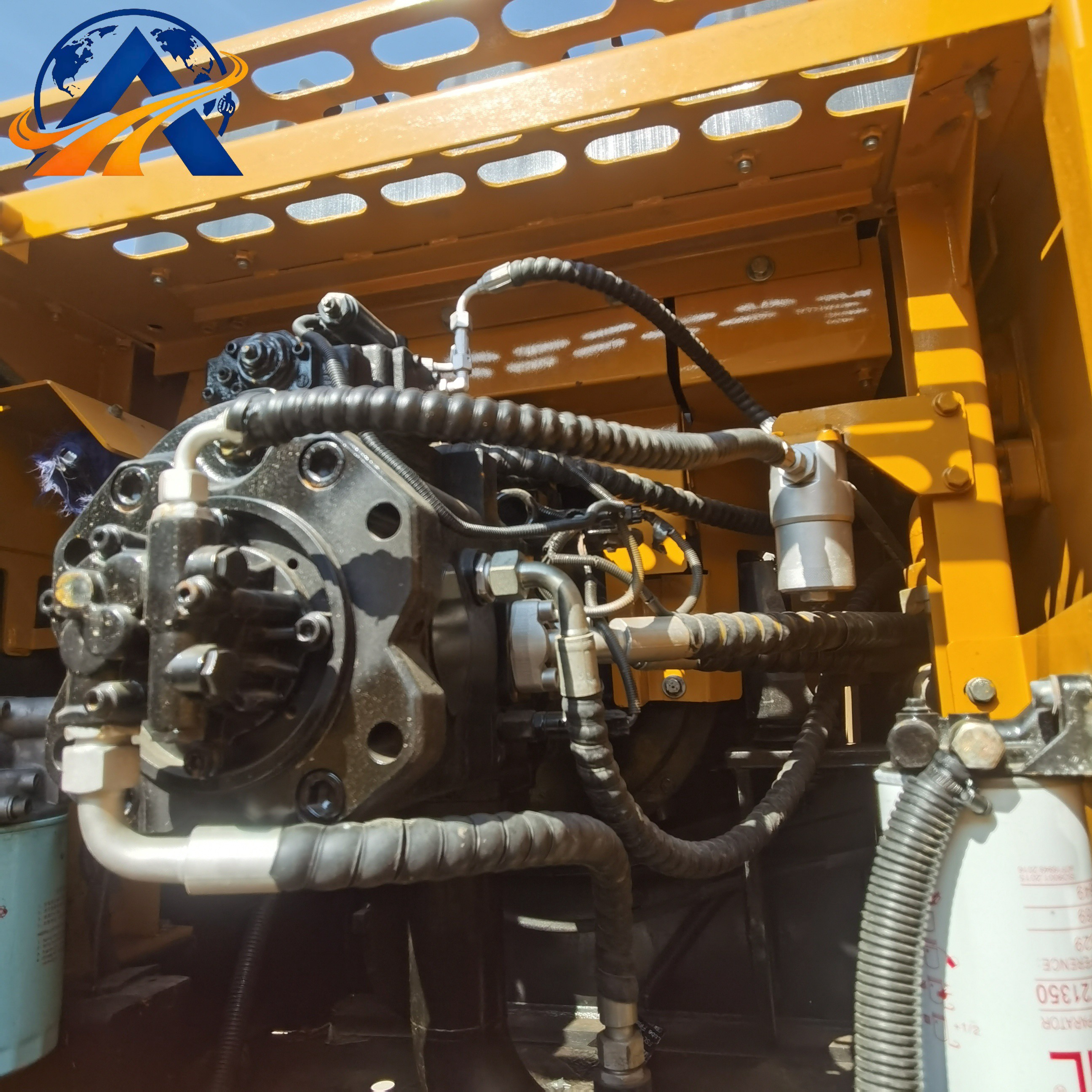

مضختان هيدروليكيتان متغيرتا الإزاحة بتدفق مشترك، ضغط التشغيل 20.5MPa
تحكم إلكتروني قياسي برافعة واحدة يعمل بالبايلوت، ودائرة لاستعادة الطاقة للذراع والجرافة
مبرد زيت هيدروليكي مستقل كبير الحجم للحفاظ على درجة حرارة مستقرة تحت الأحمال الثقيلة المستمرة
مجمع تشحيم مركزي أوتوماتيكي اختياري

5. تكوين الكابينة ومحطة المشغل

كابينة أمان معتمدة وفق ROPS وFOPS للحماية من الانقلاب وسقوط الأجسام
زجاج أمامي بانورامي منحني دون أعمدة مع رؤية 360°
مقعد مشغل معلّق ممتص للصدمات قابل للضبط متعدد الاتجاهات مع دعم قطني
تدفئة وتكييف هواء مصنعان، وعزل صوتي بطبقتين
لوحة عدادات LCD: سرعة المحرك في الوقت الفعلي، ضغط الزيت، درجة حرارة الماء، رمز الأعطال، وتذكير بالصيانة
مصابيح عمل LED كاملة قياسية، ماسحات زجاج أمامي متقطعة قابلة للضبط، منفذ شحن USB، ونظام صوت Bluetooth

6. الإطار ومعدات العمل

إطار أمامي وخلفي ملحوم من نوع الصندوق السميك، مع وصلة مفصلية موسعة ومقواة لمقاومة عالية للالتواء
تصميم وصلة Z عكسية، وجلب سميكة مقاومة للتآكل عند نقاط تثبيت الذراع والجرافة
جميع الأسطوانات الهيدروليكية مزودة بمخمدات مدمجة وأختام مقاومة للغبار؛ أسنان جرافة للخدمة الشاقة وواقيات تآكل جانبية اختيارية للعمل في الصخور
ثقل موازن مصبوب مدمج، دون ارتفاع المقدمة عند التحميل الكامل

7. مواصفات خزان الوقود والصيانة

سعة خزان الوقود: 270L
سعة الخزان الهيدروليكي: 235L
سعة زيت المحرك: 15.5L
فترات الصيانة:
زيت المحرك والفلتر: 500 ساعة عمل
فلاتر الوقود الأولية والثانوية: 1000 ساعة عمل
زيت الهيدروليك وعناصر الفلترة: 1000 ساعة عمل
زيت تروس المحاور: 1000 ساعة عمل
تصميم صيانة مركزي من جانب واحد، وباب صيانة جانبي واسع الفتح لاستبدال جميع الفلاتر من جانب واحد

8. قائمة المعدات القياسية والاختيارية

الحزمة القياسية الكاملة من المصنع

جرافة أتربة قياسية 2.7m³، محرك Weichai Tier3، ناقل حركة كوكبي إلكتروني بـ4 سرعات، ذراع تحكم بالبايلوت، كابينة HVAC، إطارات بناء قياسية 23.5-25، محاور دفع رطبة للخدمة الشاقة، مصابيح عمل LED، فرامل توقف بقطع الهواء، نظام تشحيم يدوي أساسي

حزمة اختيارية مطورة للخدمة الشاقة في التعدين

1. جرافة صخور مقواة 3.6~4.0m³ + أسنان جرافة وواقيات جانبية عالية المنغنيز ومقاومة للتآكل
2. إطارات تعدين 23.5-25 L5 مقاومة للتآكل بنقشة عميقة
3. مجموعة شاشة حماية للكابينة للخدمة الشاقة للنوافذ العلوية والأمامية
4. صفيحة تدريع كاملة لأسفل الهيكل وأكمام خراطيم هيدروليكية مقاومة للتآكل
5. نظام تشحيم مركزي أوتوماتيكي موقّت
6. طقم ذراع ممتد لارتفاع تفريغ أكبر
7. نظام تحديد موقع الآلة عن بُعد ومراقبة الاتصالات عن بُعد
