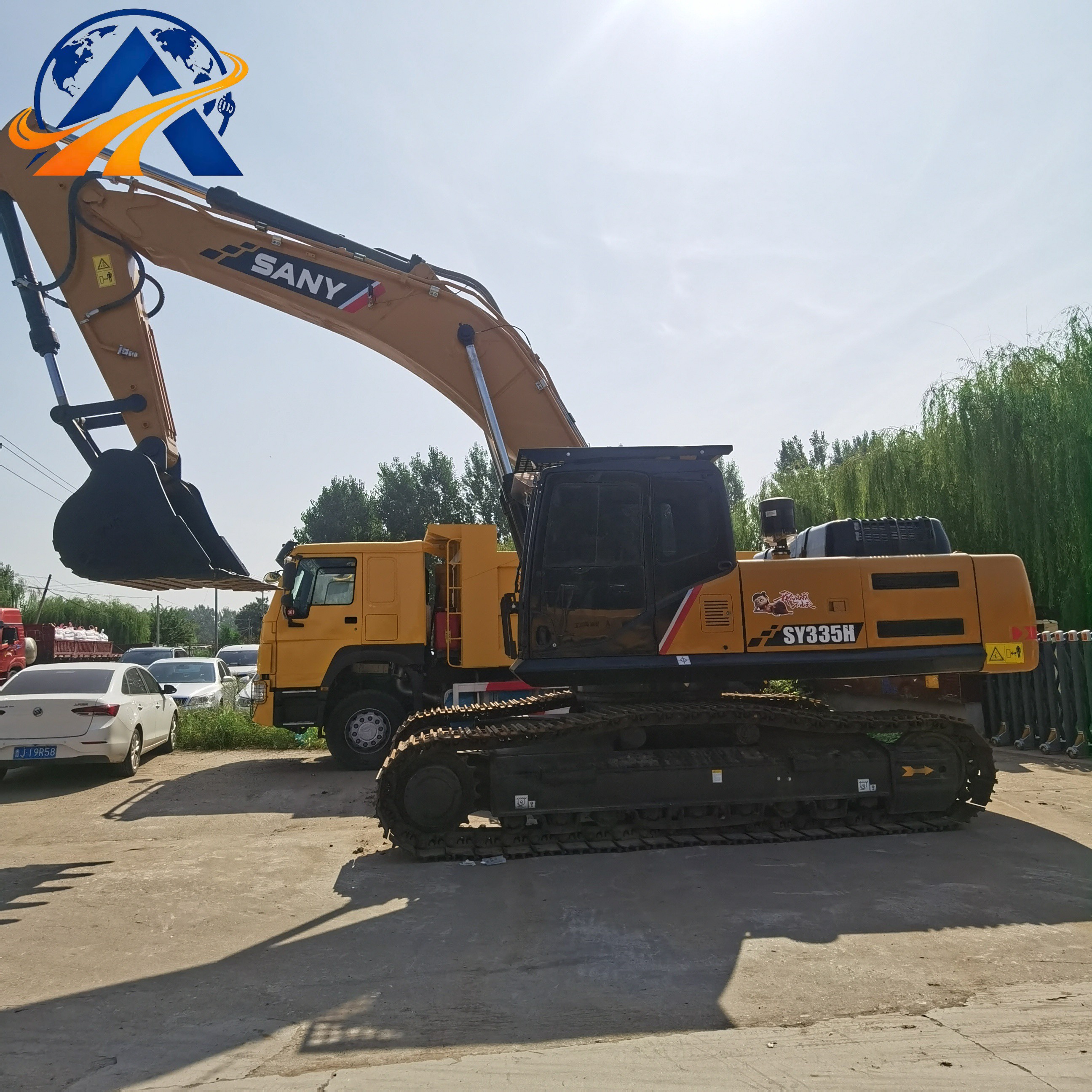

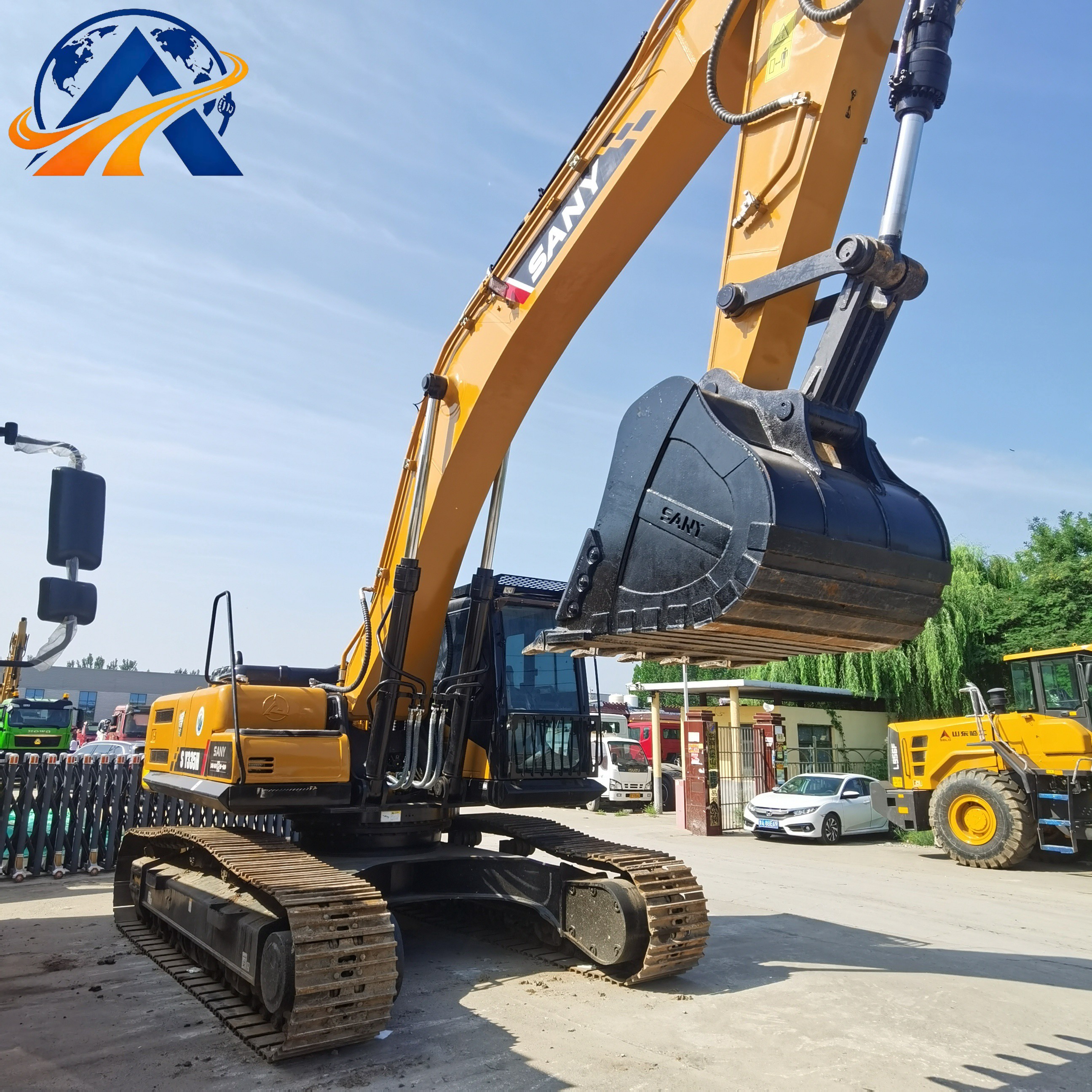

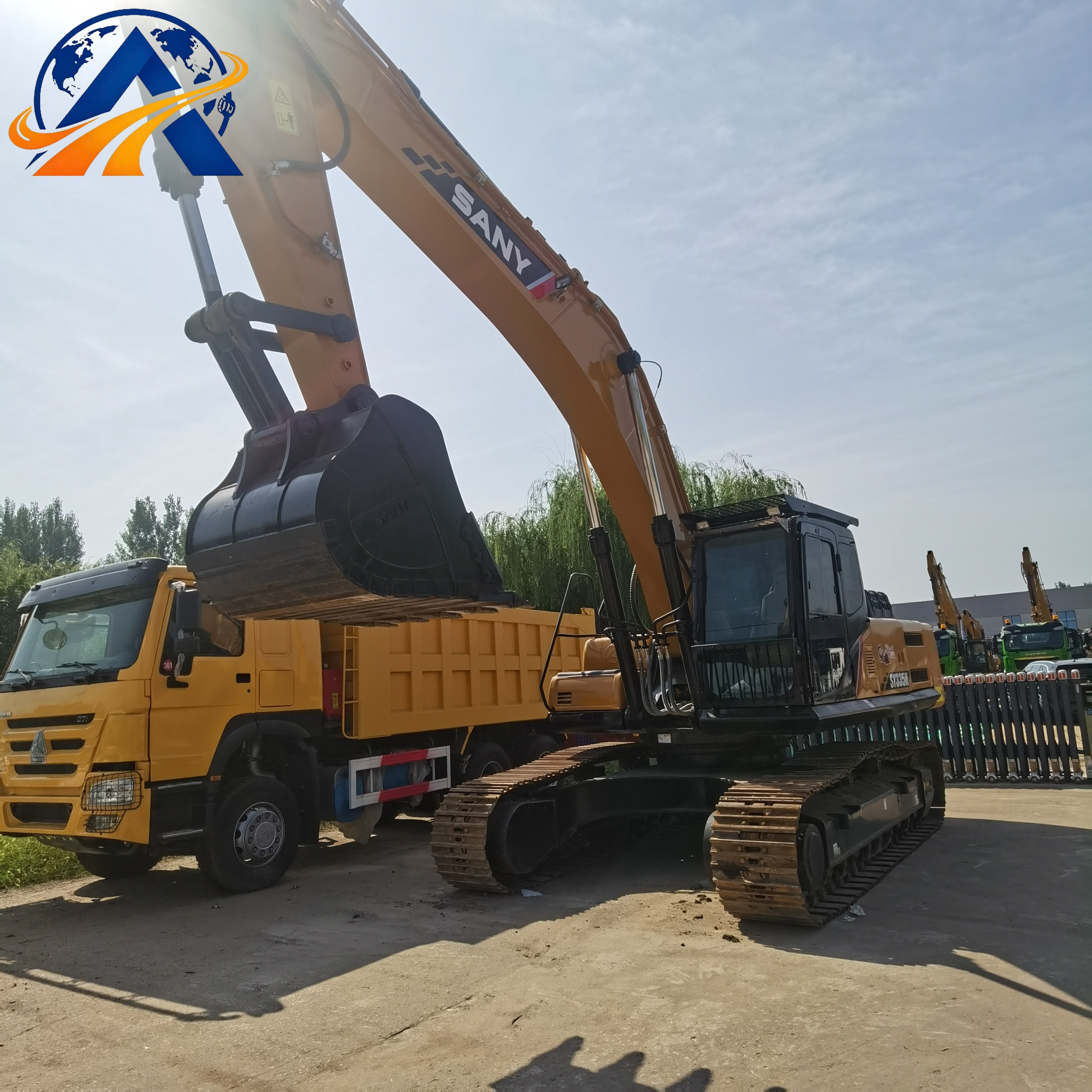

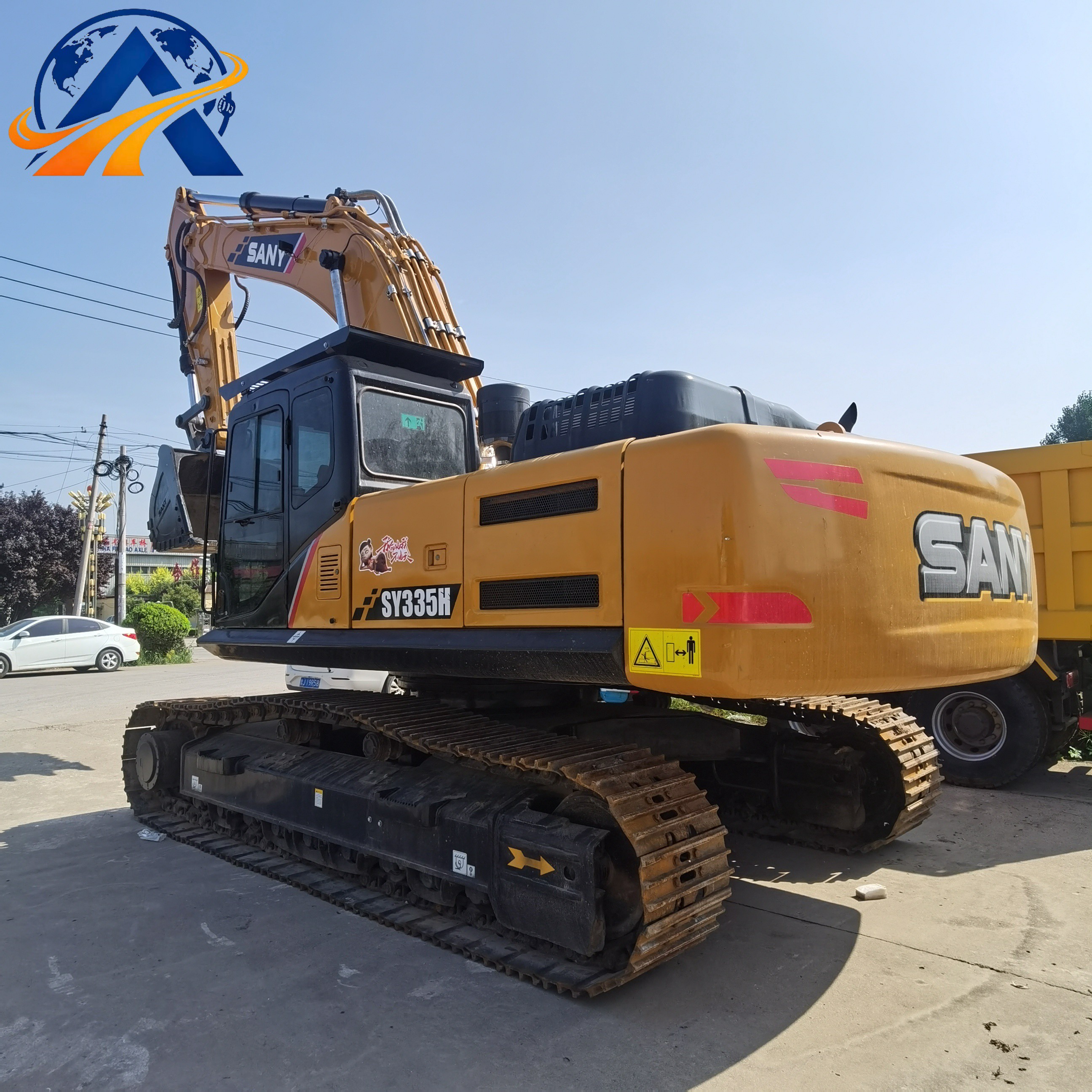

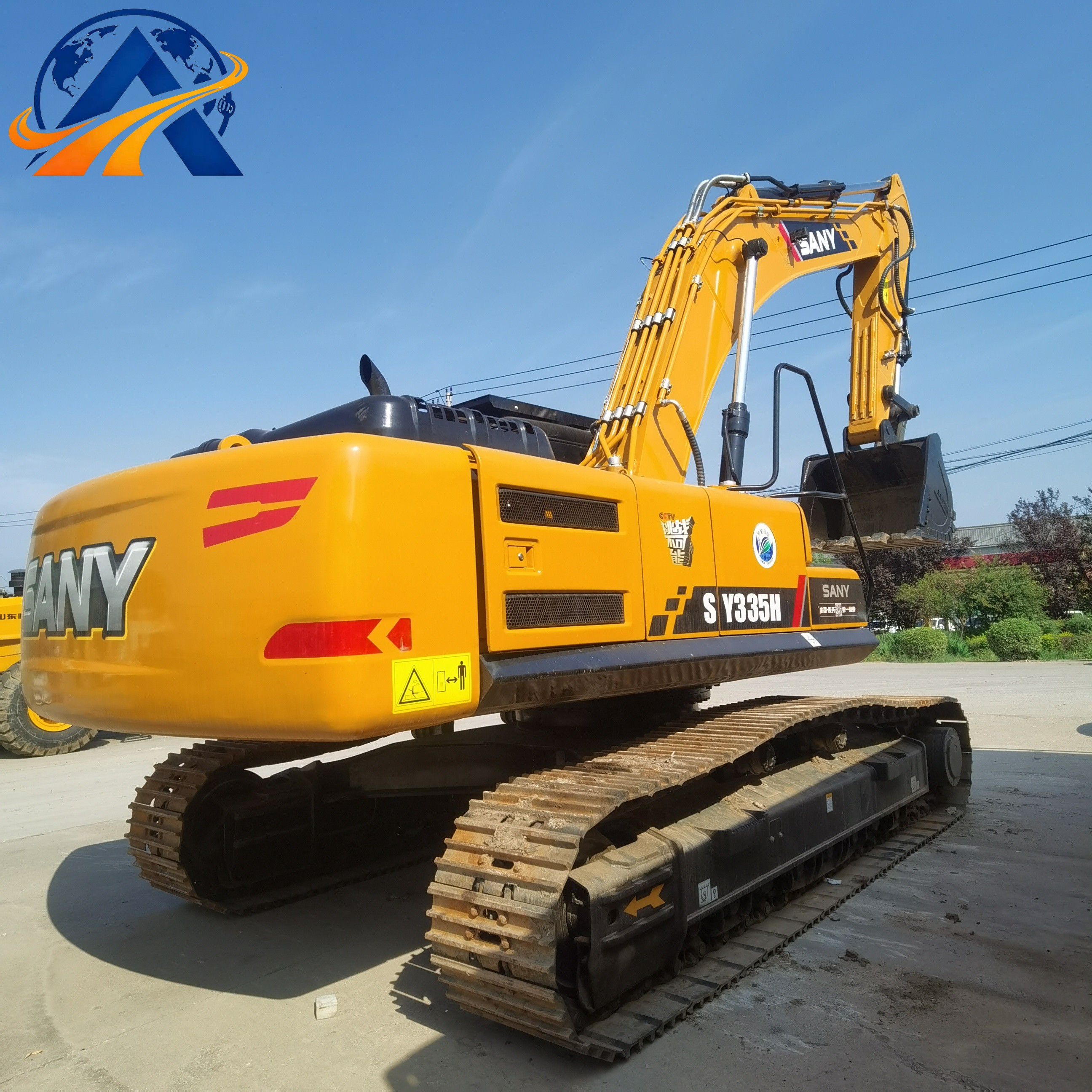

حفارة هيدروليكية متوسطة SANY® SY335H

المعلمات الأساسية للمعدة

[الأبعاد والوزن] الطول الإجمالي 10667mm × العرض 3190mm × الارتفاع 3470mm، وزن التشغيل 32500kg (هيكل سفلي ممتد LC، أحذية جنزير مفردة النتوء بعرض 600mm، ذراع رئيسي قياسي 6.15m + ذراع حفار قياسي 3.2m، جرافة تربة بسعة 1.85m³، التكوين القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التكوين القياسي

مجموعة نقل الحركة

مزوّدة بمحرك ديزل Isuzu GH-6HK1 سداسي الأسطوانات خطي مزوّد بشاحن توربيني ومبرّد بالماء، بسعة إزاحة 7.79L، وقدرة صافية مقننة على دولاب الموازنة تبلغ 212kW @ 2000rpm، وعزم دوران أقصى يبلغ 1080N·m @ 1500rpm. حقن وقود إلكتروني بنظام القضيب المشترك عالي الضغط مع معالجة لاحقة للعادم DOC، متوافق مع معايير الانبعاثات China National Stage III وEU Stage IIIA وUS Tier3 للمعدات غير الطرقية.

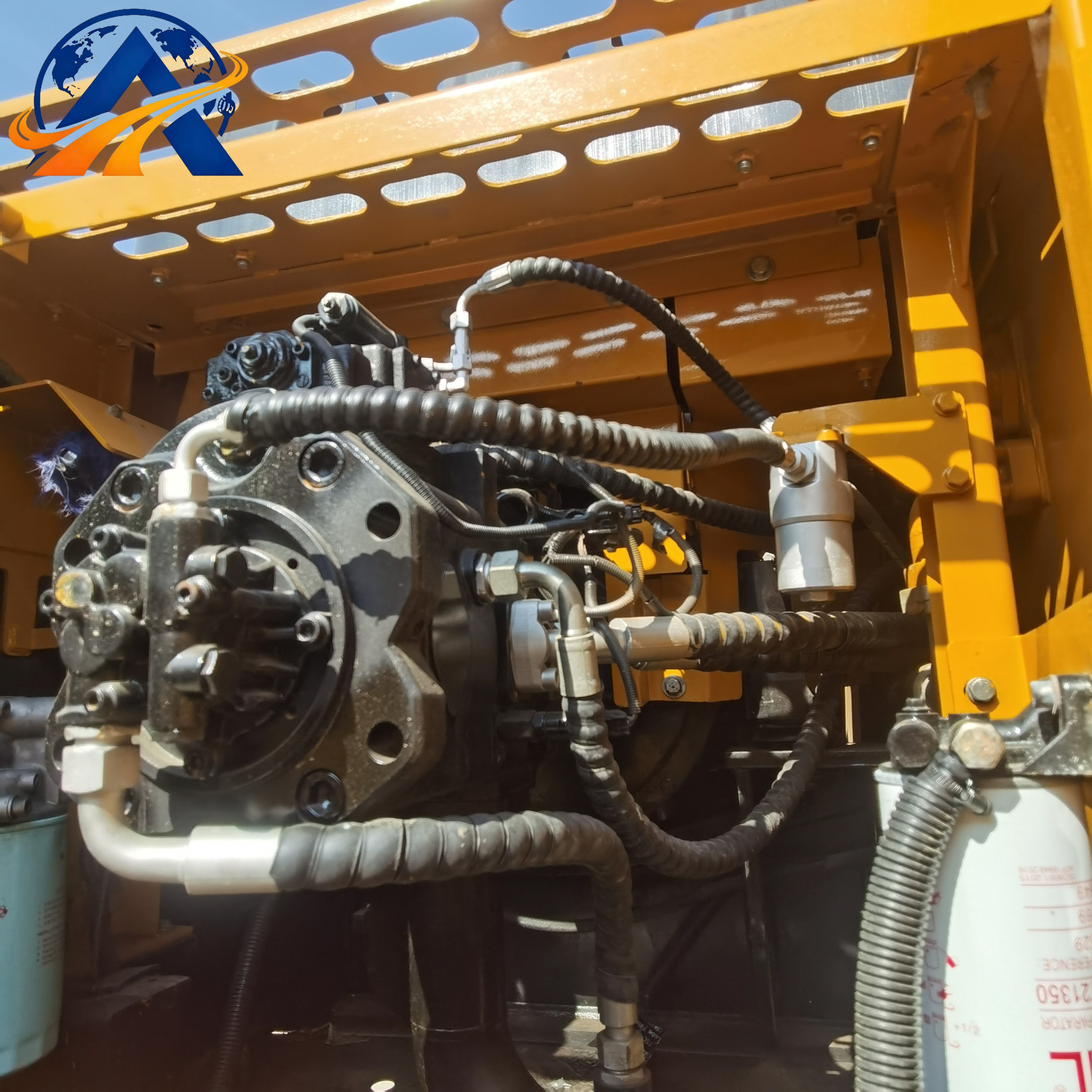

مضختان رئيسيتان مكبسيتان متغيرتا الإزاحة مع نظام التحكم المتكامل للمضخة والصمام DOMCS، دون علبة تروس ميكانيكية. تدمج محركات السير فرامل توقف متعددة الأقراص مبللة ومغمورة بالزيت مع أقفال فرامل سير مستقلة لليسار & اليمين؛ ويتوافق نظام الفرامل مع معيار السلامة ISO 10265 لآلات البناء. شداد جنزير هيدروليكي أوتوماتيكي بالكامل ومروحة تبريد مستقلة بتحكم حراري، وجهاز تسخين مسبق لبدء تشغيل المحرك على البارد.

النظام الهيدروليكي ومعدات العمل

نظام هيدروليكي لاستشعار التدفق السلبي بمضختين، أقصى تدفق للمضخة الواحدة 245L/min، خزان زيت هيدروليكي بسعة 380L، وإجمالي سعة النظام الهيدروليكي 360L. مزوّد بدائرة موفرة للطاقة لاستعادة طاقة الذراع الرئيسي & ذراع الحفار، وصمامات امتصاص صدمات السير، ومراقبة إلكترونية فورية لضغط الدائرة الرئيسية، ونظام ترشيح ثلاثي المراحل لزيت السحب & الإرجاع.
ذراع رئيسي قياسي 6.15m + ذراع حفار 3.2m مع جرافة تربة عامة بسعة 1.85m³. قوة اقتلاع الجرافة 204kN، وقوة اقتلاع ذراع الحفار 153kN، وأقصى ارتفاع تفريغ 7359mm، وأقصى عمق حفر 6815mm، دون شفرة تسوية أمامية، وسرعة دوران 9.0rpm.

تجهيزات المعدة

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات مع حماية من الانقلاب & سقوط الأجسام. مكيف هواء أوتوماتيكي بدرجة حرارة ثابتة قياسي، ومقعد مشغل معلق عالي الظهر وممتص للصدمات، وشاشة عرض ملونة LCD مقاس 10 بوصات لمراقبة رموز الأعطال. نظام كهربائي كامل بجهد 24V DC مع إنذارات صوتية & مرئية فورية لحمل المحرك ودرجة حرارة سائل التبريد وضغط الزيت ودرجة حرارة الزيت الهيدروليكي وضغط المضخة الرئيسية.
هيكل سفلي متوسط ممتد LC قياسي، وأحذية جنزير فولاذية مفردة النتوء بعرض 600mm مركبة في المصنع، وأقل نصف قطر للدوران الخلفي 3315mm، وأقصى سرعة سير ثنائية السرعة 5.4km/h، وقدرة تسلق 35°، وضغط تلامس مع الأرض 60.3kPa، و9 بكرات جنزير & بكرتي حمل لكل جانب.

سعات الخدمة

زيت المحرك: 32L
إجمالي زيت النظام الهيدروليكي: 360L
زيت تروس محرك السير: 10L لكل جانب
زيت تروس محرك الدوران: 10L
سائل التبريد: 35L
سعة خزان الوقود: 540L

II. التكوين الاختياري (تُبيَّن زيادة الأبعاد & الوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
2. أذرع تحكم طيارية متعددة الوظائف متناسبة: زيادة وزن +9kg، الأبعاد الإجمالية دون تغيير
3. نظام صوتي لراديو Bluetooth على متن المعدة: زيادة وزن +7kg، الأبعاد الإجمالية دون تغيير
4. مقعد مدفأ & مهوّى + مرايا رؤية خلفية مدفأة كهربائيًا: زيادة وزن +14kg، الأبعاد الإجمالية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية على الجانبين: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +26kg، زيادة العرض +50mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من الشمس: زيادة وزن +42kg، زيادة الارتفاع الإجمالي +260mm

خيارات السير والهيكل السفلي

1. محركات سير هيدروليكية معززة للخدمة الشاقة: +26kg لكل جانب، زيادة الوزن الإجمالي +52kg، الأبعاد دون تغيير
2. منظف هواء متعدد المراحل للخدمة الشاقة ومقاوم للغبار: زيادة وزن +18kg، زيادة الارتفاع الإجمالي +60mm
3. طقم تسخين مسبق للتبريد منخفض الحرارة ومحكم الإغلاق للمناطق شديدة البرودة: زيادة وزن +26kg، الأبعاد دون تغيير
4. أحذية جنزير مزدوجة النتوء موسعة بعرض 700mm (بديلًا للجنزير القياسي بعرض 600mm): زيادة العرض الإجمالي +120mm، زيادة الوزن الإجمالي +230kg
5. مجموعة هيكل سفلي LC ممتد للخدمة الشاقة: زيادة الطول الإجمالي +380mm، زيادة الوزن +165kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة مزدوجة الدائرة للمطارق الهيدروليكية: زيادة وزن +20kg، الأبعاد دون تغيير
2. جرافة حفر خنادق ضيقة (بديلًا لجرافة تحريك التربة القياسية): خفض الوزن -55kg، الطول الإجمالي دون تغيير
3. جرافة صخور ثقيلة معززة (بديلًا لجرافة تحريك التربة القياسية): زيادة وزن +86kg، الطول الإجمالي دون تغيير
4. ذراع رئيسي ممتد 6.8m / ذراع حفار 3.8m (بديلًا للذراع الرئيسي القياسي 6.15m + ذراع الحفار 3.2m): زيادة الطول الإجمالي +710mm، زيادة الوزن +142kg
5. مجموعة أسنان جرافة سميكة مقاومة للتآكل & واقيات جانبية: زيادة وزن +34kg، الأبعاد دون تغيير
6. أنابيب هيدروليكية مساعدة للذراع الأمامي الطويل للهدم: زيادة وزن +24kg، زيادة الطول الإجمالي +900mm، زيادة الوزن +185kg

خيارات السلامة والمواقع الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة تعريف ID: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
2. وحدة تشخيص الأعطال عن بُعد & معايرة البرامج: زيادة وزن +10kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +18kg، زيادة الارتفاع الإجمالي +70mm
4. طقم تسخين مسبق لبدء التشغيل على البارد بدرجة حرارة فائقة الانخفاض -40°C: زيادة وزن +16kg، الأبعاد دون تغيير
5. إطار ذراع رئيسي معزز ومُثخّن: زيادة وزن +135kg، زيادة الطول الإجمالي +80mm
6. جنزير فولاذي كامل للمناجم للخدمة الشاقة ومقاوم للتآكل: زيادة العرض الإجمالي +120mm، زيادة الوزن +255kg
7. إطار حماية من التصادم بتغطية كاملة للمعدة: زيادة العرض +60mm لكل جانب (إجمالي زيادة العرض +120mm)، زيادة الوزن +240kg
