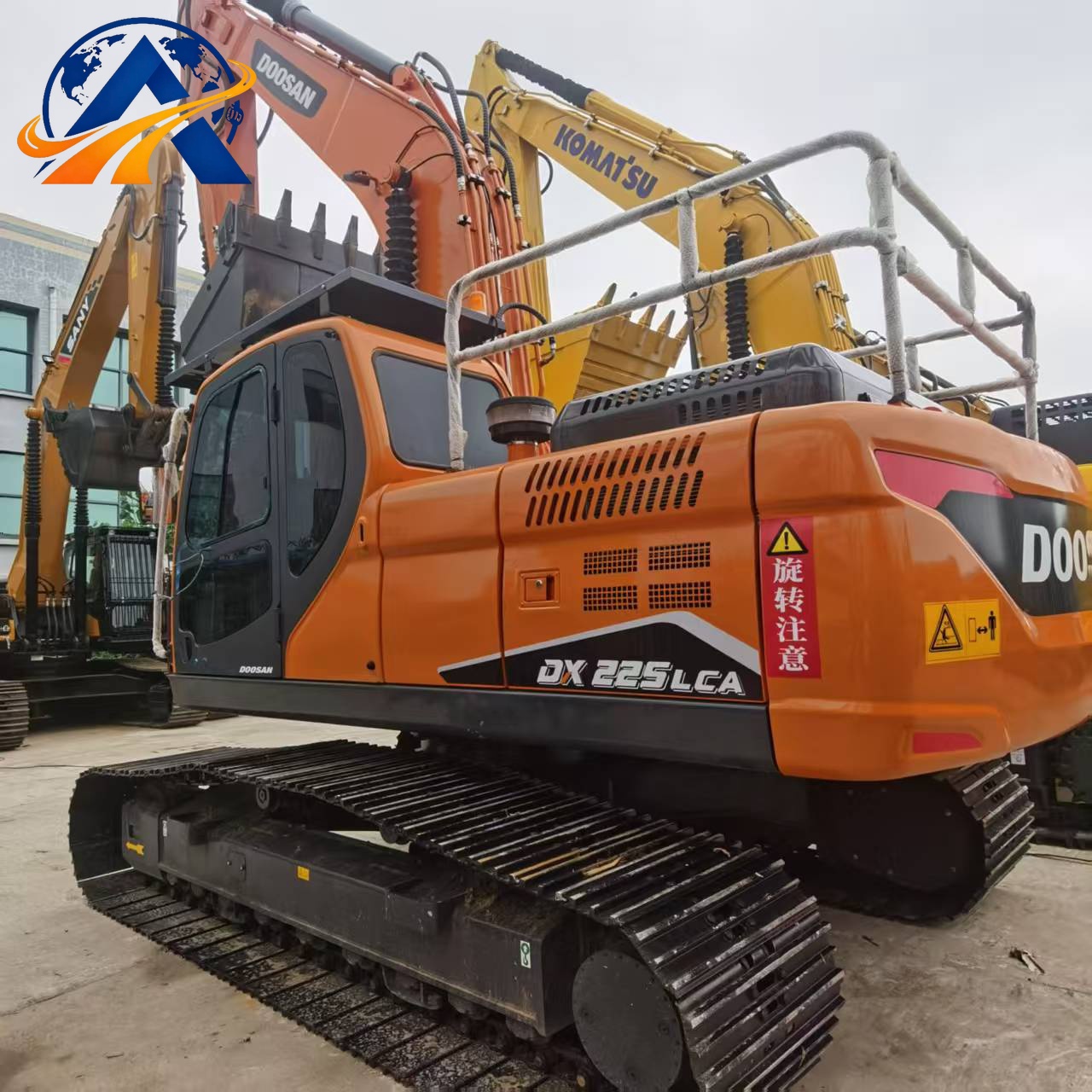

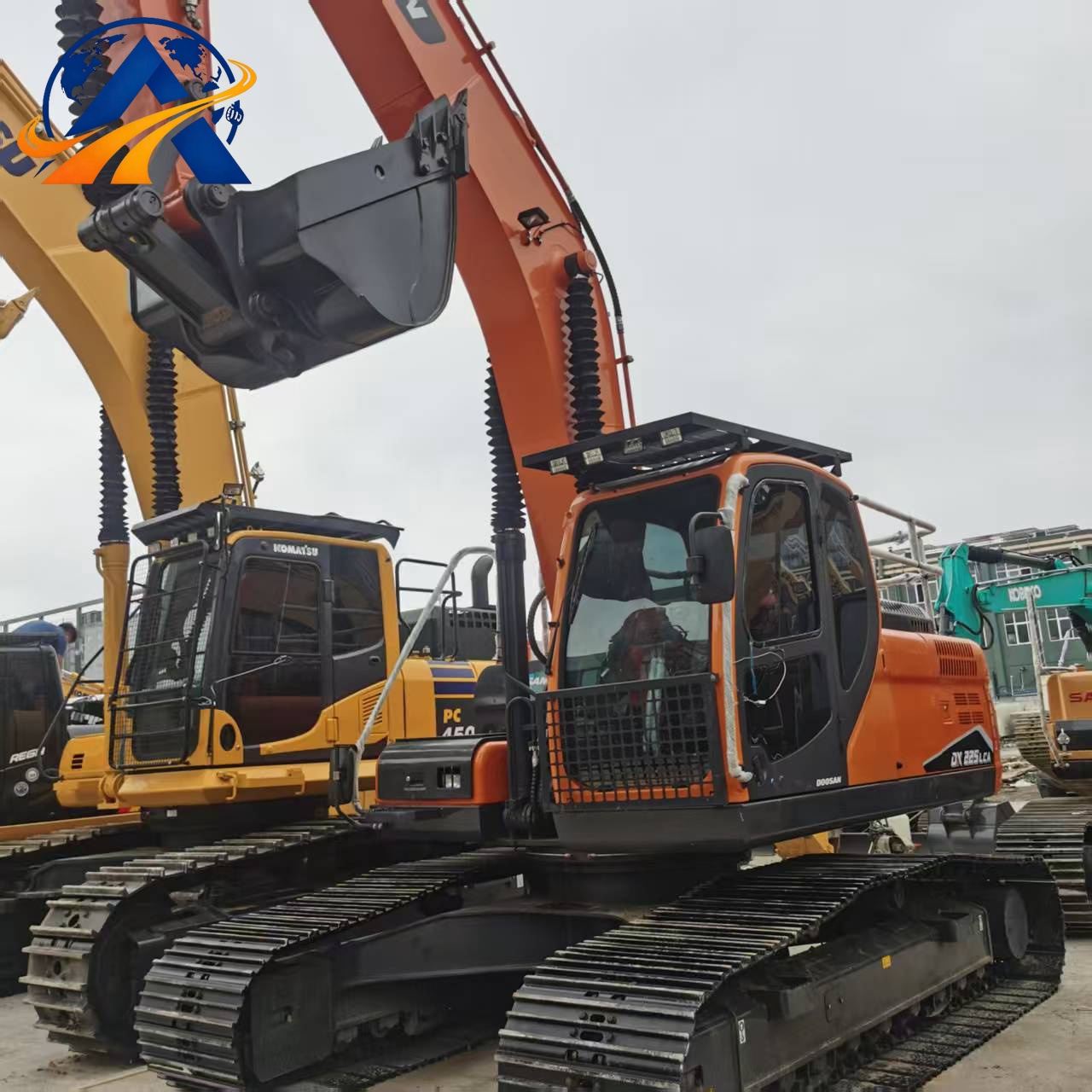

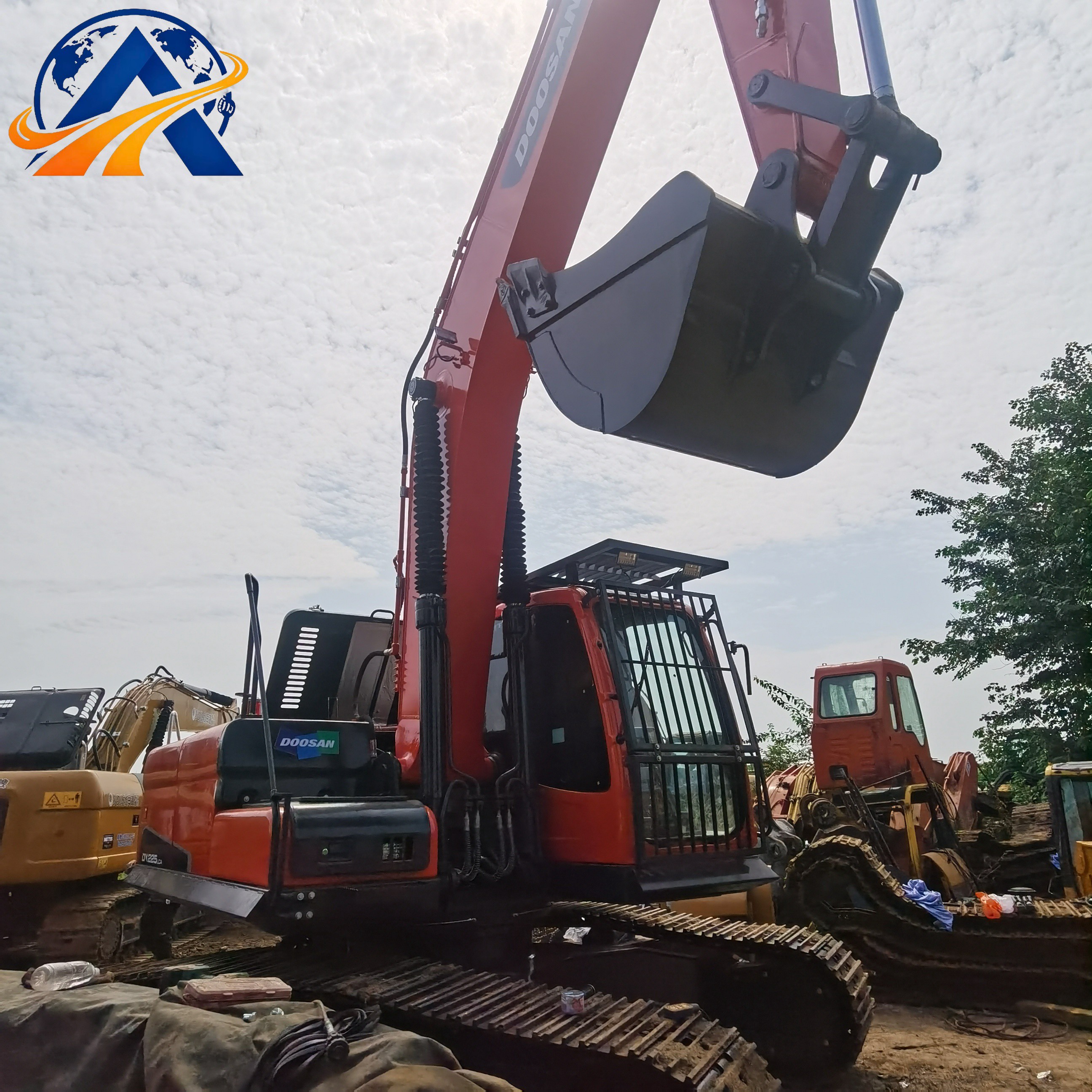

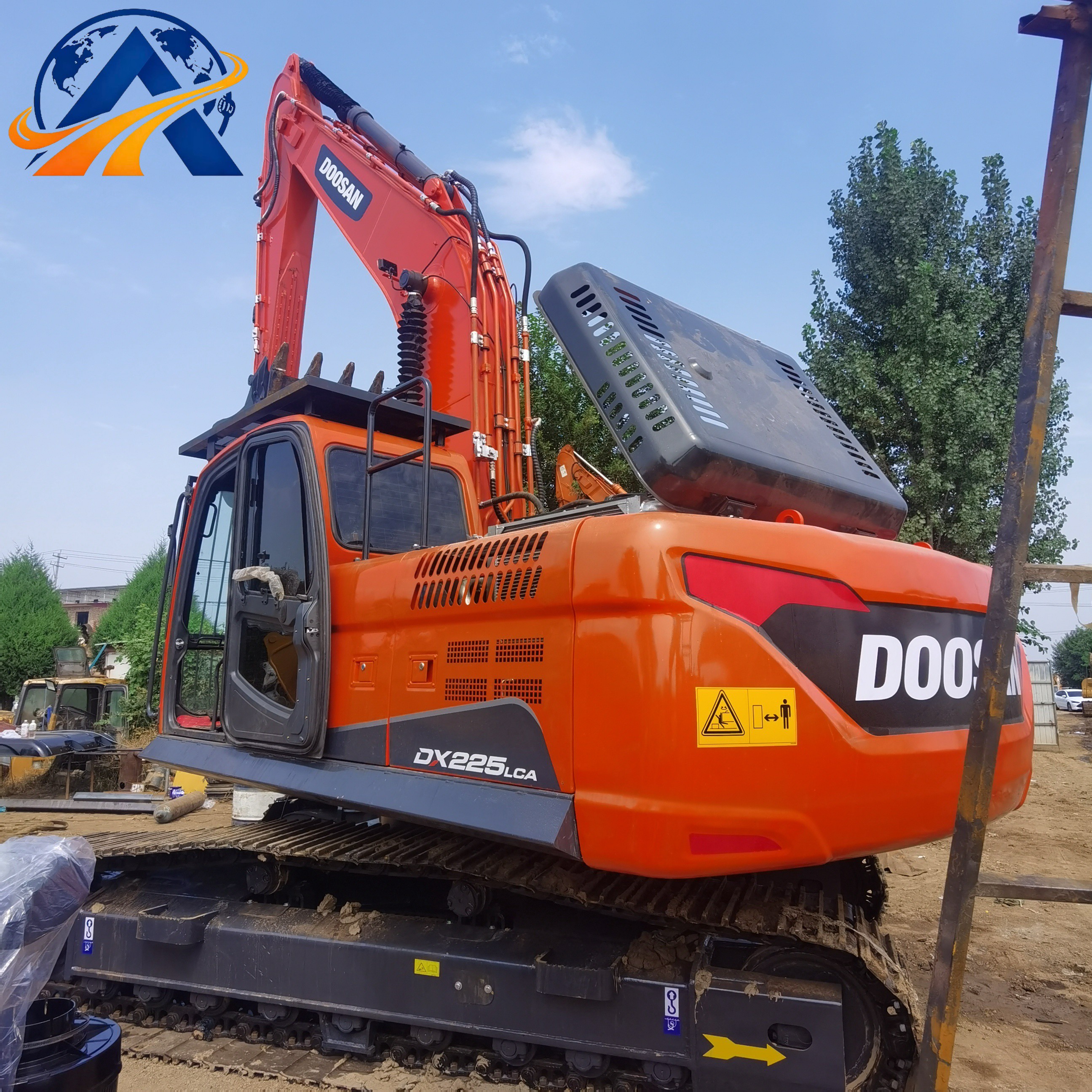

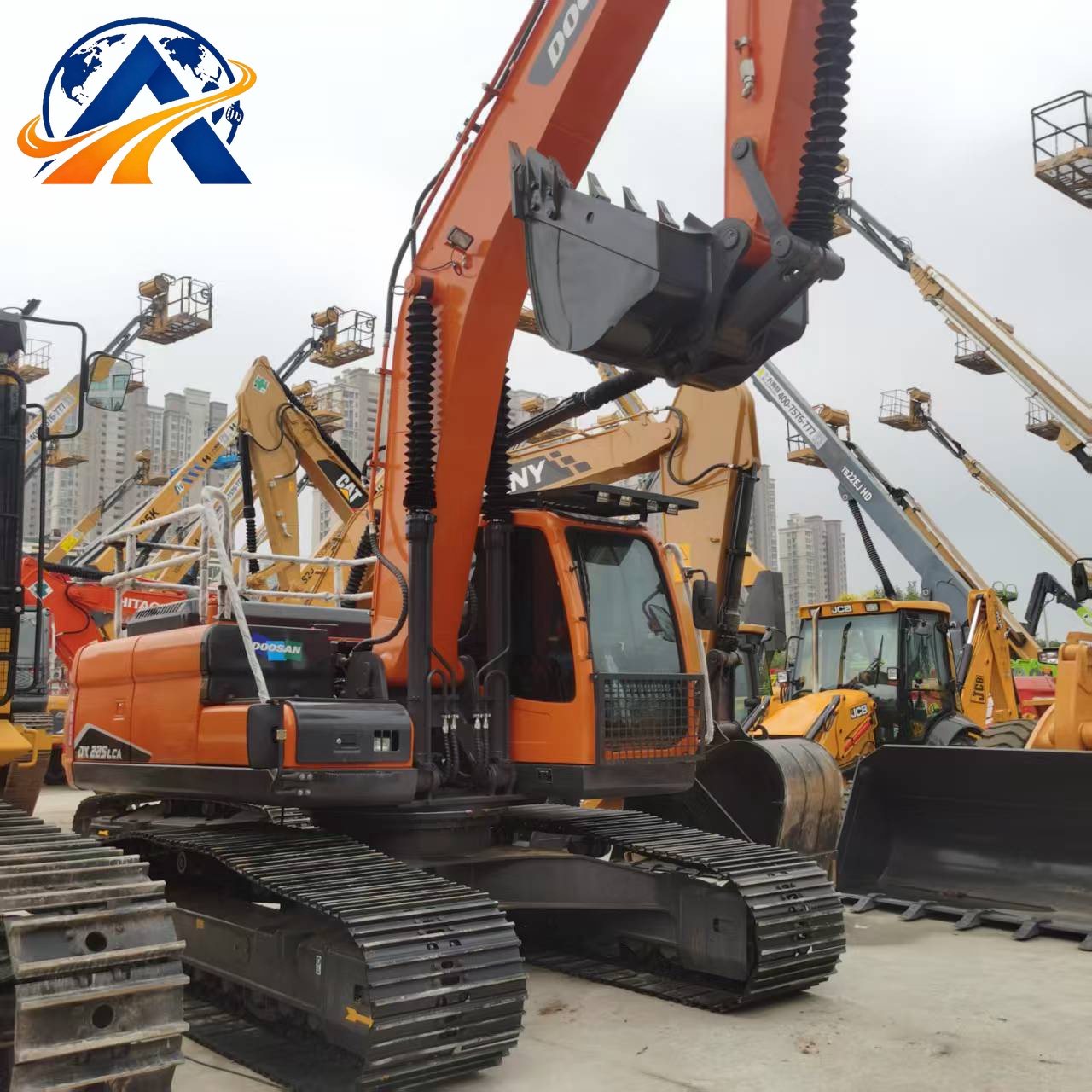

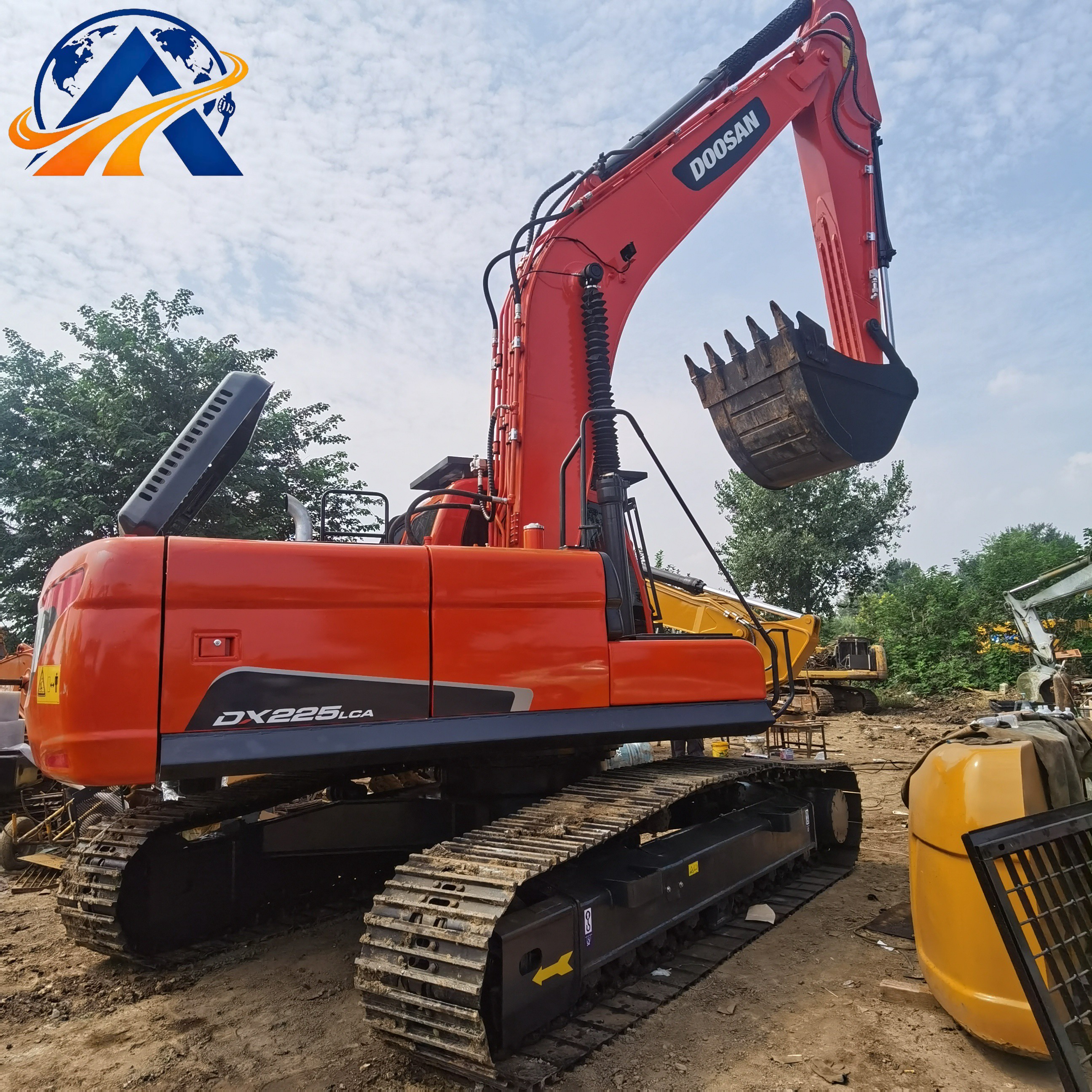

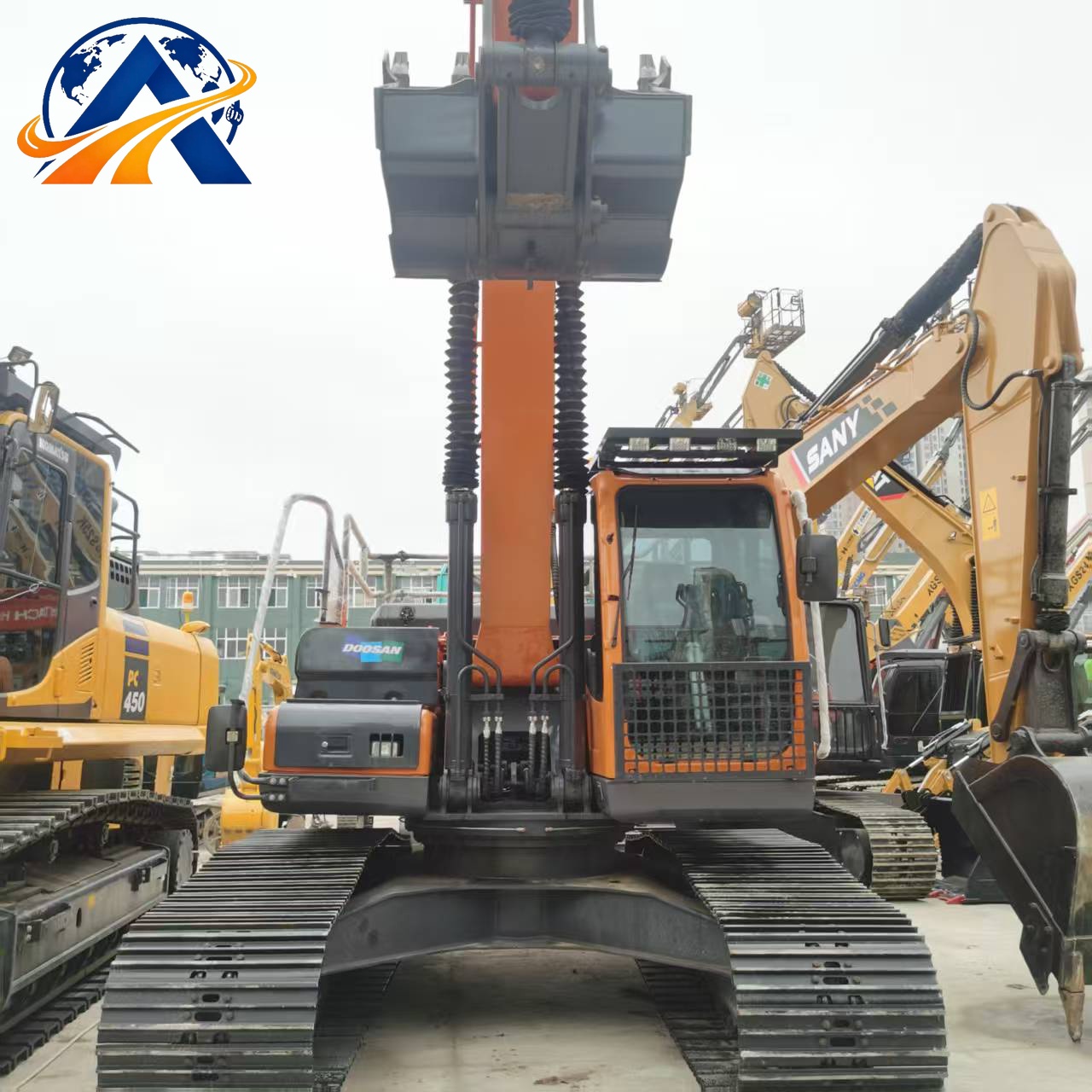

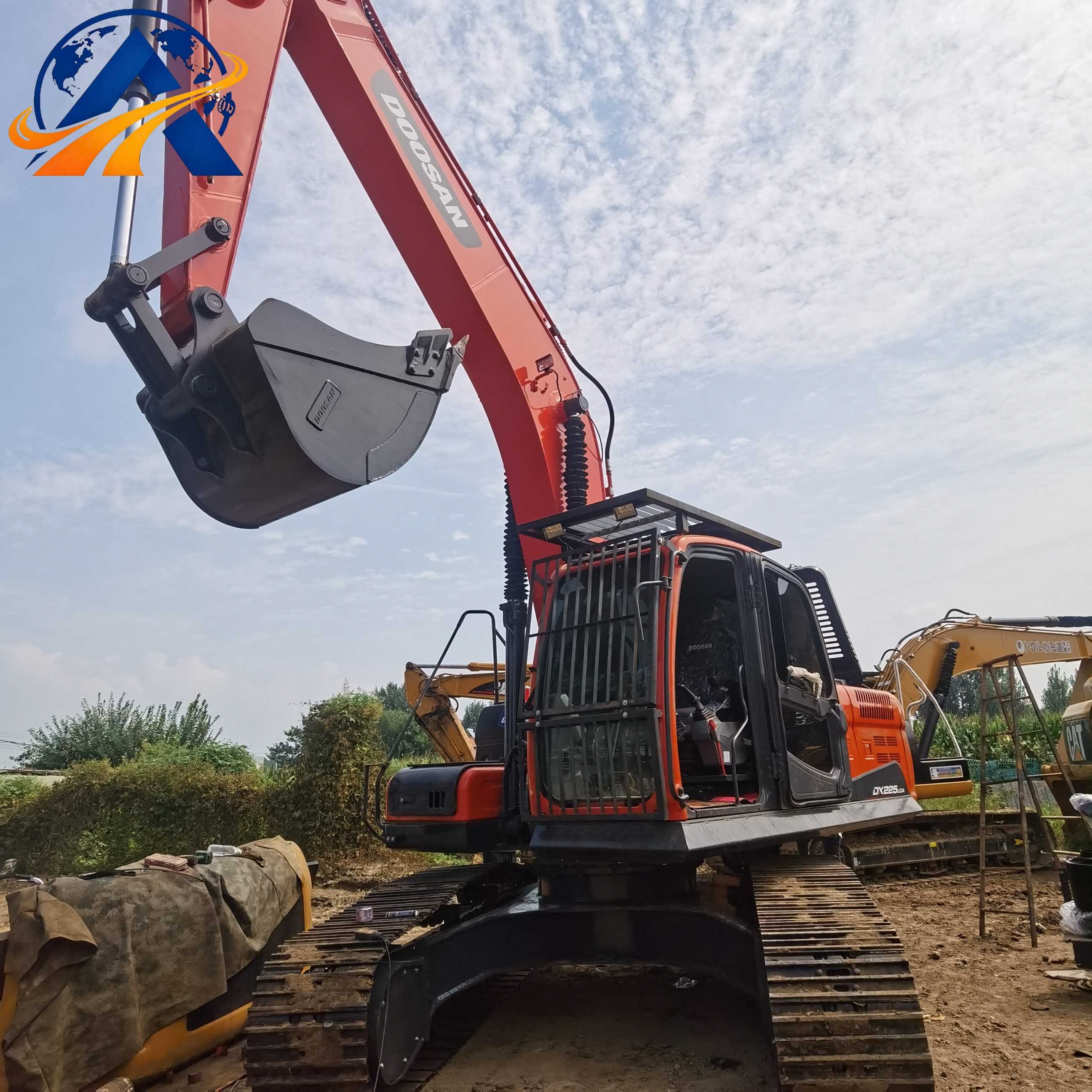

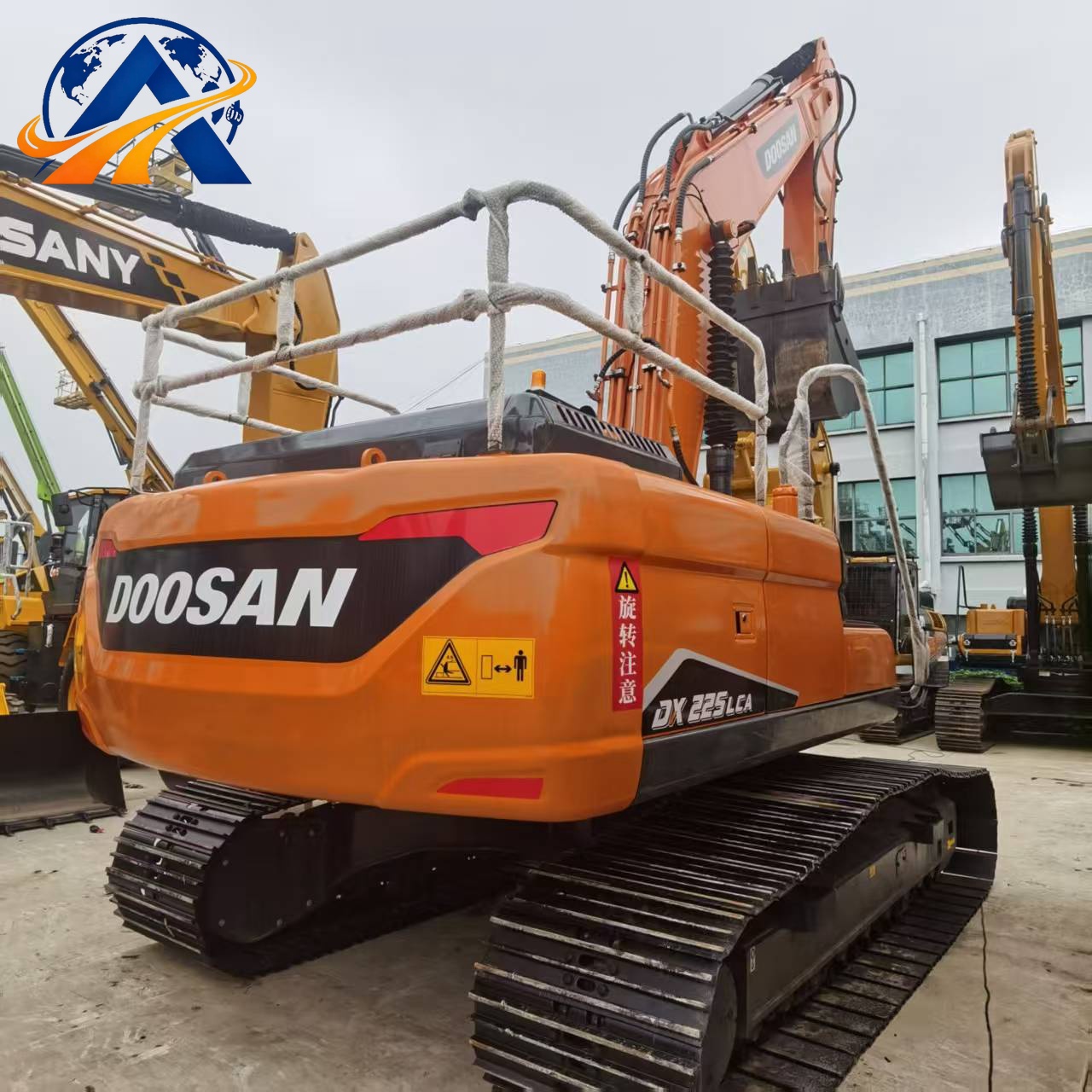

حفارة هيدروليكية متوسطة DOOSAN® DX225LCA-7

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الإجمالي 9570mm × العرض 2990mm × الارتفاع 3005mm، وزن التشغيل 21700kg (هيكل سفلي ممتد وموسّع LCA، ألواح جنزير مفردة النتوء 600mm، ذراع رئيسي قياسي 5.7m + ذراع ثانوي قياسي 2.9m، جرافة تربة 0.92m³، التكوين القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التكوين القياسي

مجموعة نقل الحركة

مجهّزة بمحرك ديزل Doosan DB58TIS سداسي الأسطوانات مستقيم، مزود بشاحن توربيني ومبرّد بالماء، بسعة إزاحة 5.785L، وقدرة صافية مقننة على الحدافة تبلغ 121kW @ 1900rpm، وعزم دوران أقصى 608N·m @ 1400rpm. نظام حقن وقود ميكانيكي مباشر مزود بفاصل ماء-زيت للتسخين المسبق، ومعالجة لاحقة للعادم DOC، ومتوافق مع معايير الانبعاثات خارج الطرق China National Stage III وEU Stage IIIA وUS Tier3.
مضختان هيدروليكيتان مكبسيتان متغيرتا الإزاحة باستشعار إلكتروني ومطابقتان لنظام التحكم في القدرة D-EPOS، دون علبة تروس ميكانيكية. تدمج محركات السير فرامل توقف متعددة الأقراص مبللة مغمورة بالزيت مع أقفال فرامل سير مستقلة لليسار واليمين؛ ويتوافق نظام الفرامل مع معيار السلامة ISO 10265 لمعدات البناء. شداد جنزير هيدروليكي أوتوماتيكي بالكامل ومروحة تبريد بتحكم حراري ذات قابض لزج كتجهيز قياسي، وجهاز تسخين مسبق لبدء تشغيل المحرك على البارد.

النظام الهيدروليكي ومعدات العمل

نظام هيدروليكي مزدوج المضخات باستشعار تدفق إلكتروني، أقصى تدفق للمضخة الواحدة 206L/min، خزان زيت هيدروليكي 130L، وسعة إجمالية للنظام الهيدروليكي 242L. مجهز بدائرة موفرة للطاقة لاستعادة طاقة الذراع الرئيسي والذراع الثانوي، وصمام ذراع رئيسي عائم، وصمامات امتصاص صدمات السير، ومراقبة إلكترونية فورية لضغط الدائرة الرئيسية، ونظام ترشيح ثلاثي المراحل لزيت السحب والراجع.
ذراع رئيسي قياسي 5.7m + ذراع ثانوي 2.9m مع جرافة تربة عامة 0.92m³. قوة اقتلاع الجرافة 136kN (154kN تعزيز قدرة)، وقوة اقتلاع الذراع الثانوي 102kN، وأقصى ارتفاع تفريغ 6680mm، وأقصى عمق حفر 6590mm، دون شفرة تسوية أمامية، وسرعة دوران 11.2rpm.

تكوين الآلة

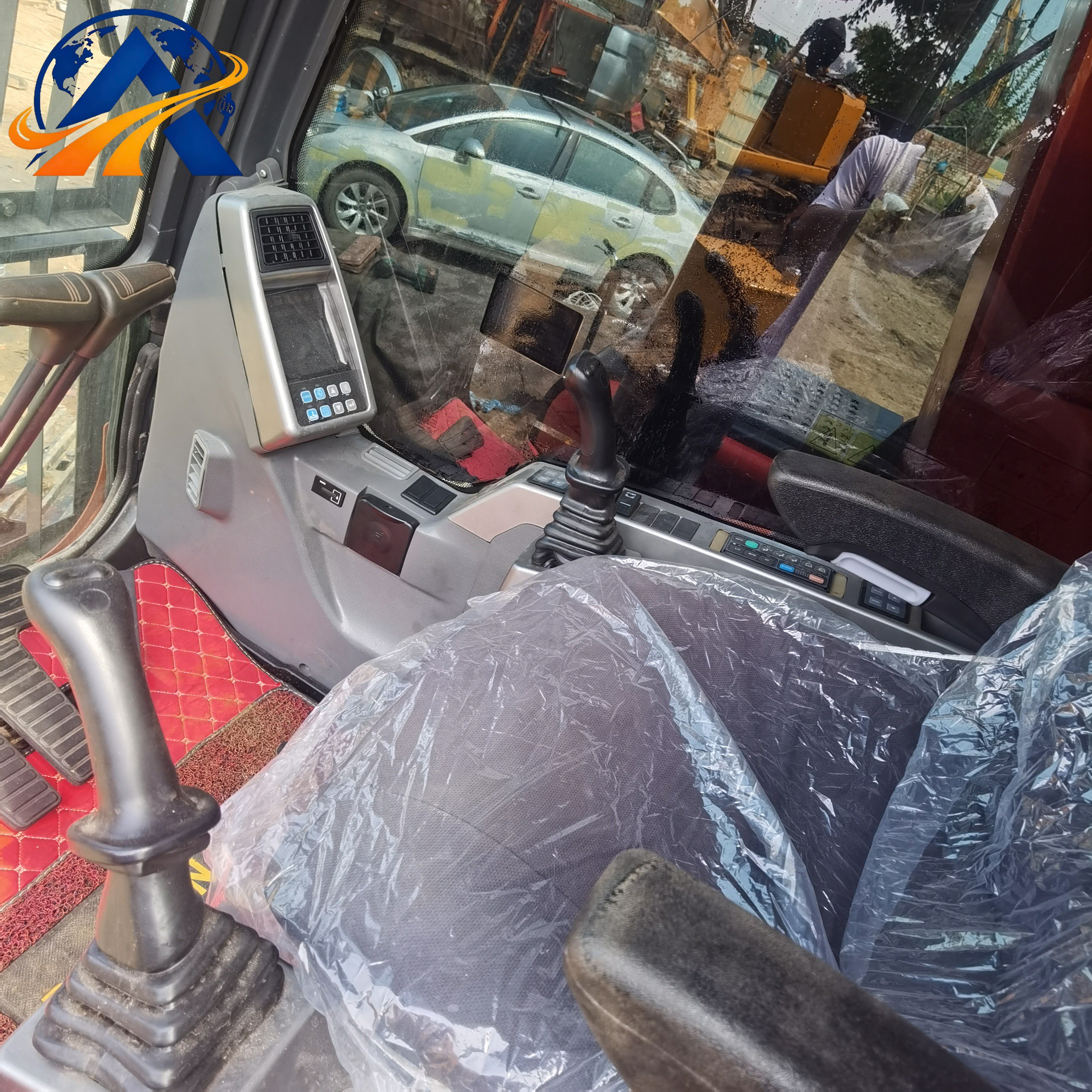

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات مع حماية من الانقلاب والأجسام الساقطة. مكيف هواء أوتوماتيكي بدرجة حرارة ثابتة كتجهيز قياسي، ومقعد مشغل معلق عالي الظهر ممتص للصدمات، وشاشة عرض ذكية LCD ملونة 10-inch لرموز الأعطال. نظام كهربائي كامل 24V DC مع إنذارات صوتية ومرئية فورية لحمل المحرك ودرجة حرارة سائل التبريد وضغط الزيت ودرجة حرارة الزيت الهيدروليكي وضغط المضخة الرئيسية.
هيكل سفلي متوسط شديد التحمل وموسّع LCA كتجهيز قياسي، وألواح جنزير فولاذية مفردة النتوء 600mm مركبة في المصنع، وأدنى نصف قطر دوران خلفي 2880mm، وأقصى سرعة سير ثنائية السرعة 6.5km/h، وسرعة منخفضة 3.5km/h، وقدرة تسلق 35°، وضغط تماس أرضي 45kPa، و8 بكرات جنزير و2 بكرة حاملة لكل جانب، مع زيادة سماكة لوحة الإطار الرئيسي بنسبة 15%.

سعات الخدمة

زيت المحرك: 28L
إجمالي زيت النظام الهيدروليكي: 242L
زيت تروس محرك السير: 4L لكل جانب
زيت تروس محرك الدوران: 5L
سائل التبريد: 28L
سعة خزان الوقود: 400L

II. التكوين الاختياري (تُبيّن زيادة الأبعاد والوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
2. أذرع تحكم طيارية متعددة الوظائف تناسبية: زيادة وزن +7kg، الأبعاد الإجمالية دون تغيير
3. نظام صوتي لراديو Bluetooth داخل المركبة: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
4. مقعد مُدفأ ومهوّى + مرايا رؤية خلفية مُدفأة كهربائياً: زيادة وزن +11kg، الأبعاد الإجمالية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية على جانبي الآلة: زيادة وزن +4kg، الأبعاد الإجمالية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +20kg، زيادة العرض +40mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من الشمس: زيادة وزن +34kg، زيادة الارتفاع الإجمالي +220mm

خيارات السير والهيكل السفلي

1. محركات سير هيدروليكية معززة شديدة التحمل: زيادة +20kg لكل جانب، زيادة الوزن الإجمالي +40kg، الأبعاد دون تغيير
2. منظف هواء مقاوم للغبار شديد التحمل متعدد المراحل: زيادة وزن +14kg، زيادة الارتفاع الإجمالي +50mm
3. طقم تسخين مسبق للتبريد منخفض الحرارة ومحكم الإغلاق للمناطق شديدة البرودة: زيادة وزن +20kg، الأبعاد دون تغيير
4. ألواح جنزير مزدوجة النتوء موسعة 700mm (بديلة للجنزير القياسي 600mm): زيادة العرض الإجمالي +100mm، زيادة الوزن الإجمالي +165kg
5. مجموعة هيكل سفلي ممتد شديد التحمل LCA: زيادة الطول الإجمالي +300mm، زيادة الوزن +115kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة مزدوجة الدائرة للمطارق الهيدروليكية: زيادة وزن +14kg، الأبعاد دون تغيير
2. جرافة حفر خنادق ضيقة (بديلة لجرافة تحريك التربة القياسية): انخفاض الوزن -38kg، الطول الإجمالي دون تغيير
3. جرافة صخور ثقيلة معززة (بديلة لجرافة تحريك التربة القياسية): زيادة وزن +56kg، الطول الإجمالي دون تغيير
4. ذراع رئيسي ممتد 6.4m / ذراع ثانوي 3.5m (بديل للذراع الرئيسي القياسي 5.7m + الذراع الثانوي 2.9m): زيادة الطول الإجمالي +600mm، زيادة الوزن +108kg
5. مجموعة أسنان جرافة وألواح حماية جانبية سميكة ومقاومة للتآكل: زيادة وزن +24kg، الأبعاد دون تغيير
6. أنابيب هيدروليكية مساعدة للواجهة الطويلة للهدم: زيادة وزن +18kg، زيادة الطول الإجمالي +780mm، زيادة الوزن +145kg

خيارات السلامة ومواقع العمل الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة ID: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
2. وحدة تشخيص الأعطال عن بُعد ومعايرة البرامج: زيادة وزن +7kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +13kg، زيادة الارتفاع الإجمالي +55mm
4. طقم تسخين مسبق لبدء التشغيل على البارد بدرجة حرارة فائقة الانخفاض -40°C: زيادة وزن +11kg، الأبعاد دون تغيير
5. إطار ذراع رئيسي معزز ومُثخّن: زيادة وزن +96kg، زيادة الطول الإجمالي +65mm
6. جنازير فولاذية كاملة مقاومة للتآكل وشديدة التحمل للمناجم: زيادة العرض الإجمالي +100mm، زيادة الوزن +185kg
7. إطار حماية كامل للآلة ضد الاصطدام بتغطية شاملة: زيادة العرض +50mm لكل جانب (زيادة العرض الإجمالي +100mm)، زيادة الوزن +192kg
