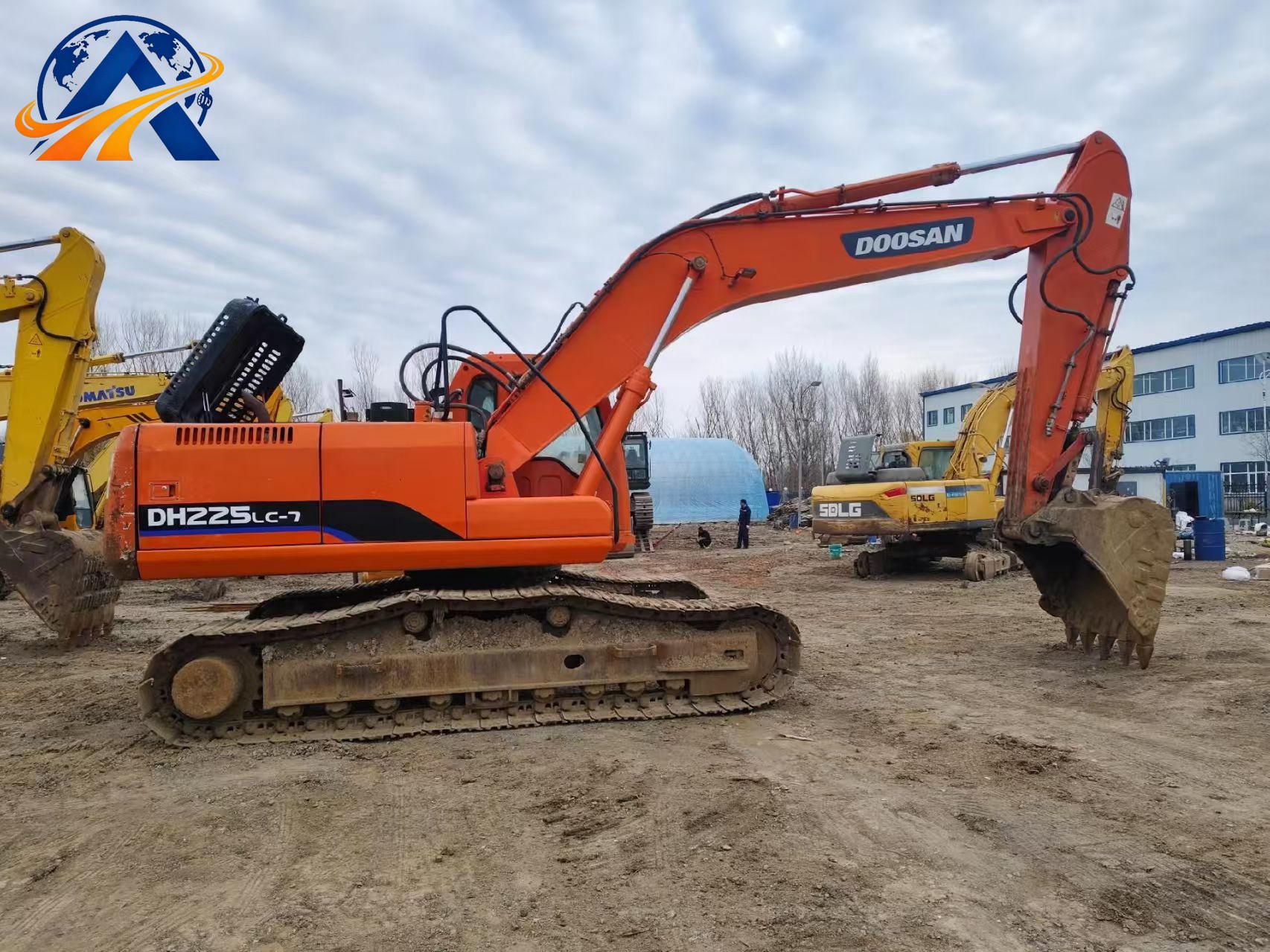

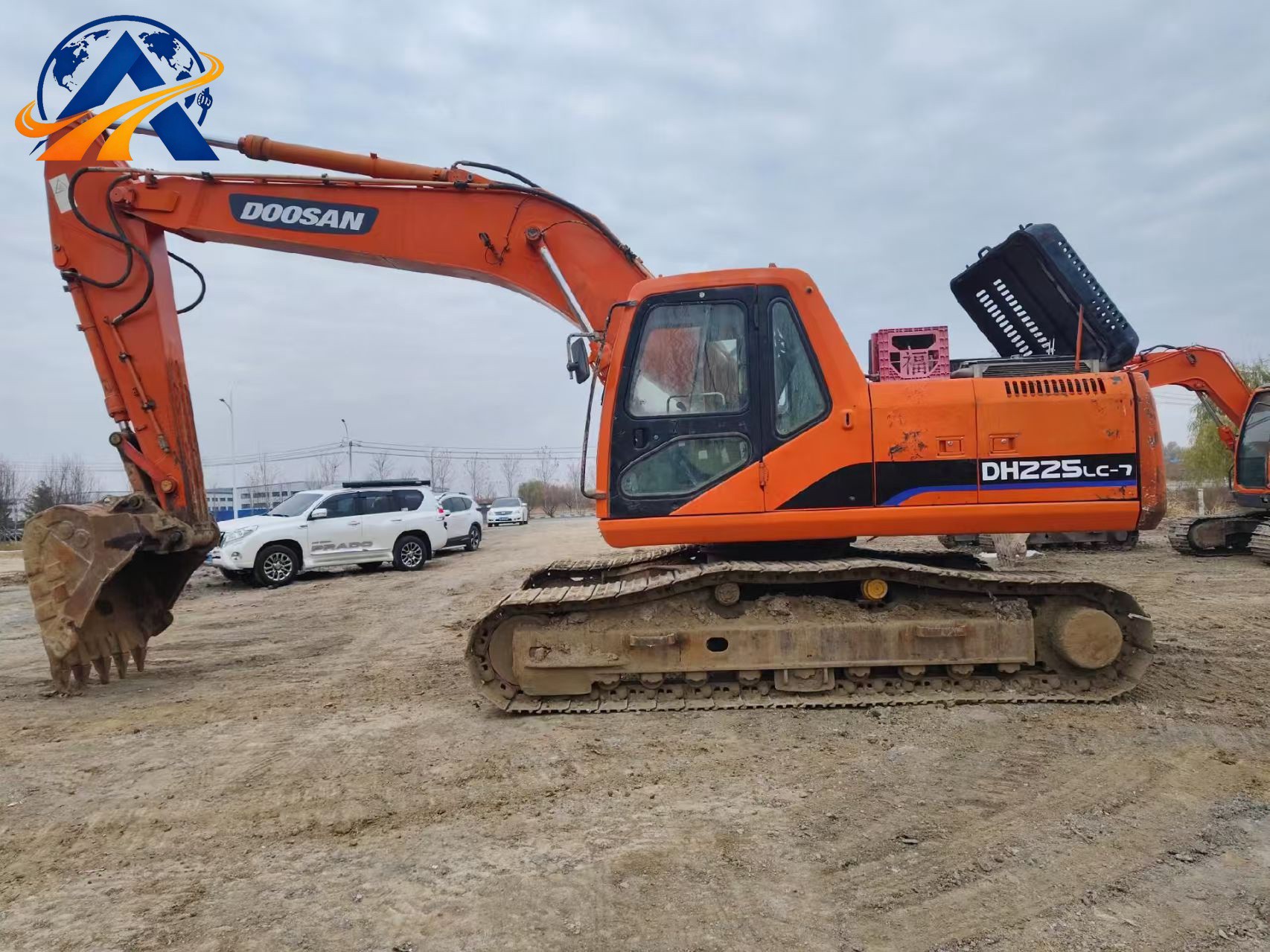

حفارة هيدروليكية متوسطة DOOSAN® DX225LC-7

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الكلي 10145mm × العرض 2990mm × الارتفاع 3085mm، وزن التشغيل 23595kg (هيكل سفلي ممتد LC، أحذية جنزير أحادية الحافة بعرض 600mm، ذراع رئيسي قياسي 5.7m + ذراع قصير قياسي 2.9m، دلو تربة 1.17m³، التكوين القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التكوين القياسي

مجموعة نقل الحركة

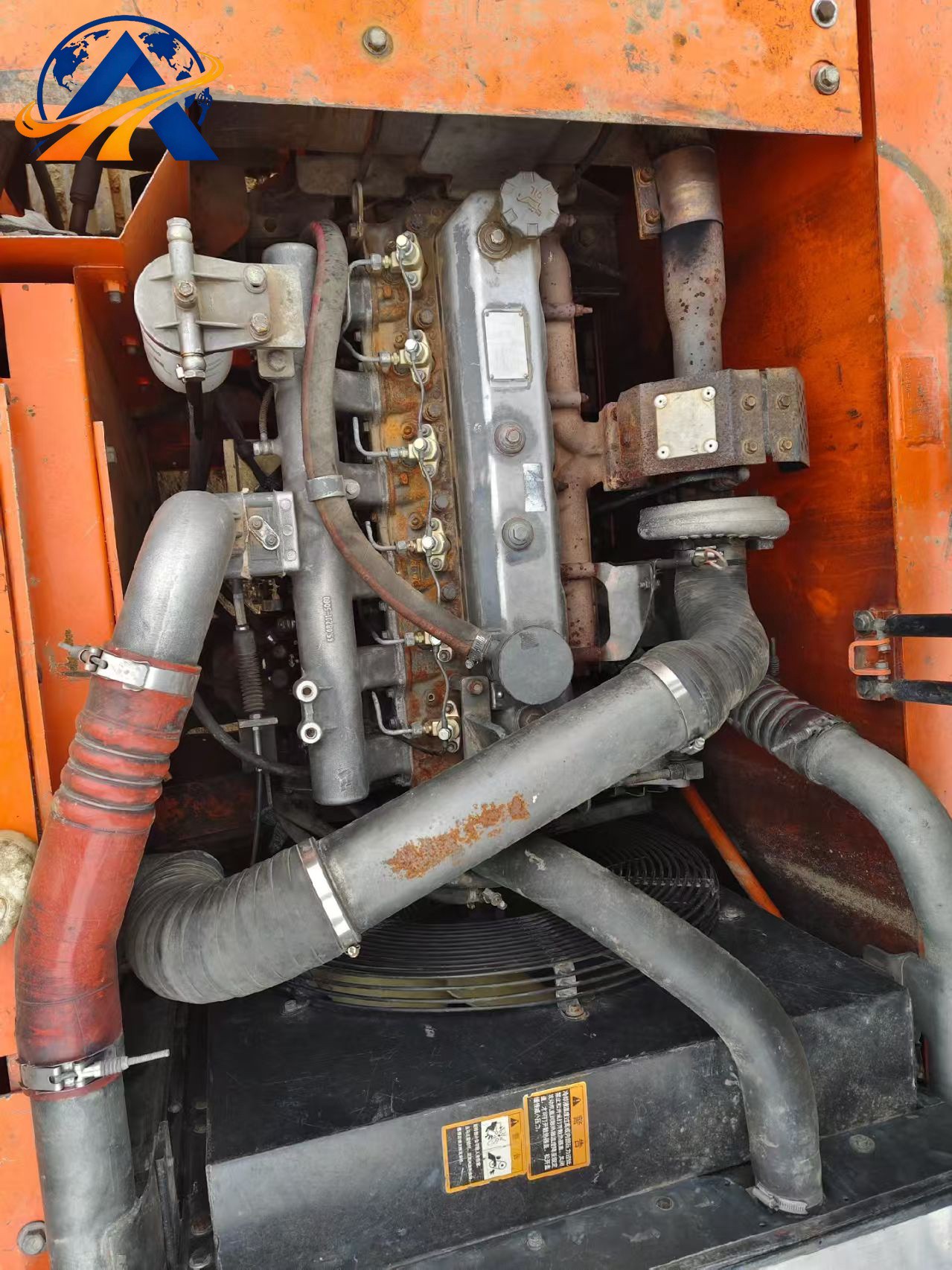

مجهز بمحرك ديزل Doosan DL06V سداسي الأسطوانات خطي مزود بشاحن توربيني ومبرد بالماء، بسعة إزاحة 5.89L، وقدرة صافية مقدرة عند الحدافة 121kW @ 1800rpm، وعزم دوران أقصى 804N·m @ 1400rpm. حقن وقود إلكتروني بسكة مشتركة عالية الضغط مع معالجة لاحقة للعادم DOC+SCR، متوافق مع معايير الانبعاثات الصينية الوطنية المرحلة IV ومعايير المركبات غير المخصصة للطرق EU Stage V.

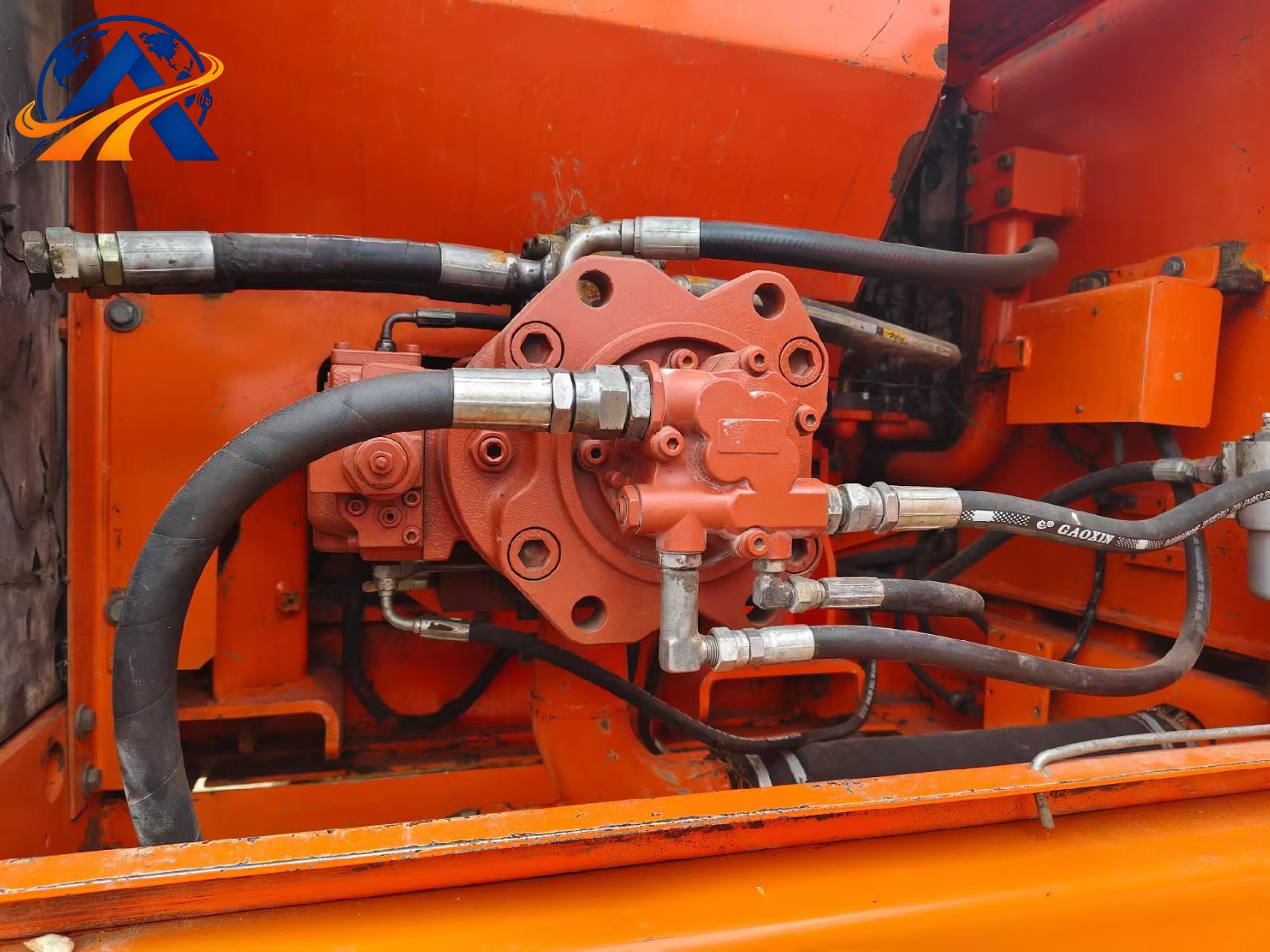

مضختان هيدروليكيتان مكبسيتان متغيرتا الإزاحة بتحكم إلكتروني من نوع D-ECOPOWER، دون صندوق تروس ميكانيكي. تدمج محركات السير مكابح توقف متعددة الأقراص مغمورة بالزيت مع أقفال مكابح سير مستقلة لليمين واليسار؛ ويتوافق نظام الكبح مع معيار السلامة ISO 10265 لمعدات البناء. شداد جنزير هيدروليكي أوتوماتيكي بالكامل قياسي ومروحة تبريد بتحكم حراري عبر قابض لزج، وجهاز تسخين مسبق لبدء تشغيل المحرك على البارد.

النظام الهيدروليكي ومعدات العمل

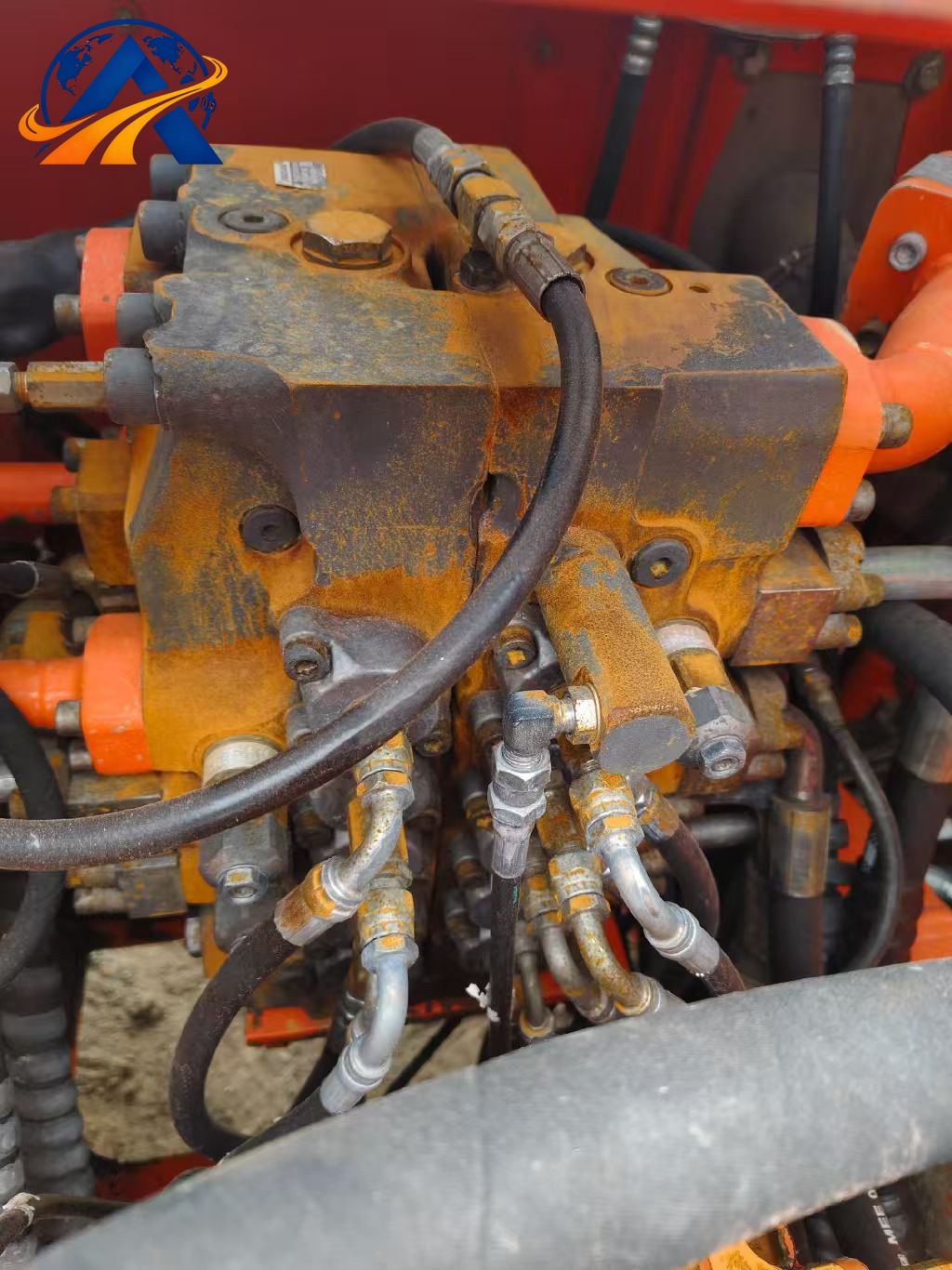

نظام هيدروليكي للاستشعار الإلكتروني بمضختين، أقصى تدفق لمضخة واحدة 210.6L/min، خزان زيت هيدروليكي 131L، والسعة الإجمالية للنظام الهيدروليكي 252L. مجهز بدائرة موفرة للطاقة لاستعادة تدفق الذراع الرئيسي والذراع القصير، وصمام ذراع رئيسي عائم، وصمامات امتصاص صدمات السير، ومراقبة إلكترونية فورية لضغط الدائرة الرئيسية، ونظام ترشيح ثلاثي المراحل لزيت السحب والراجع.

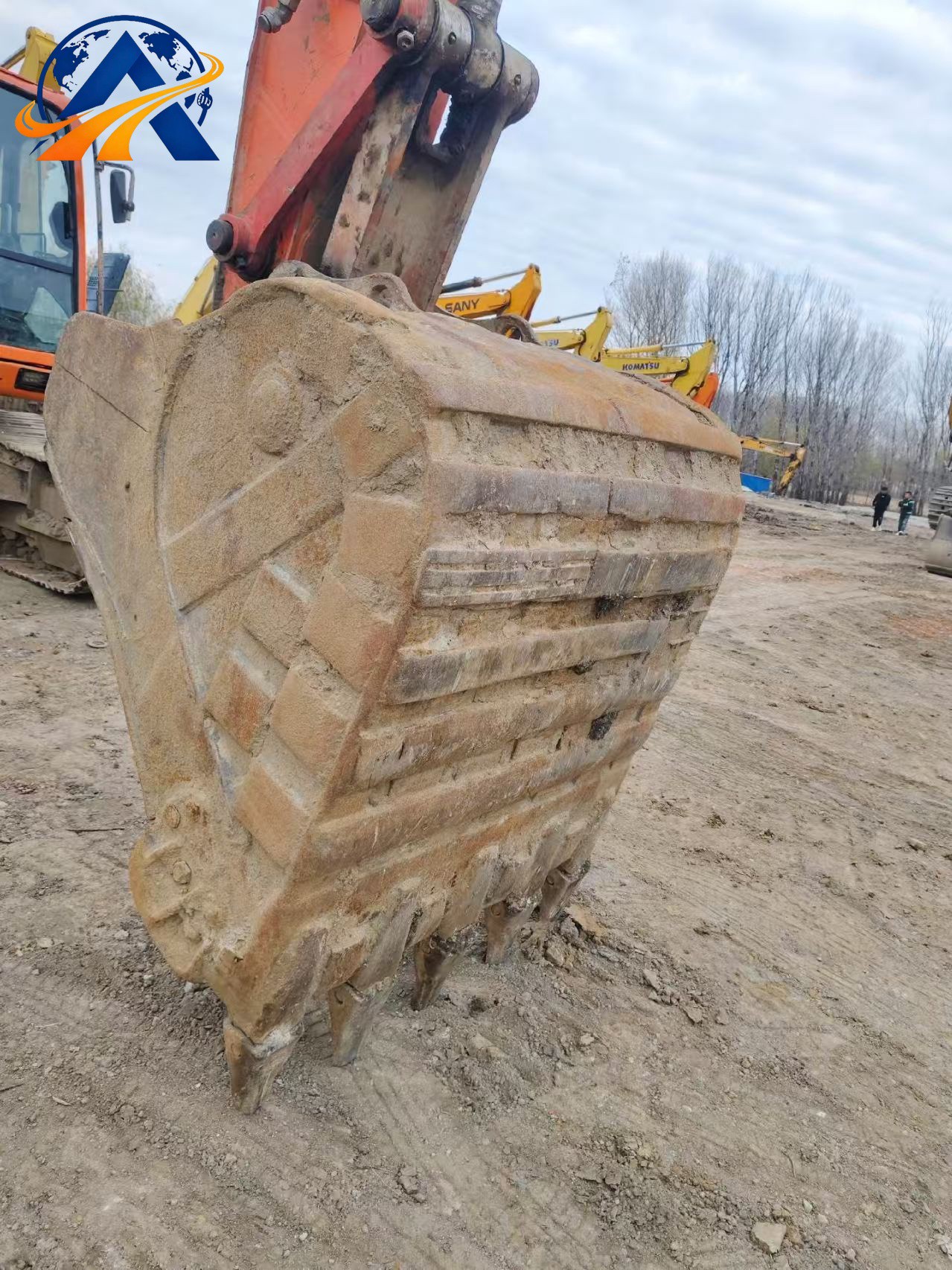

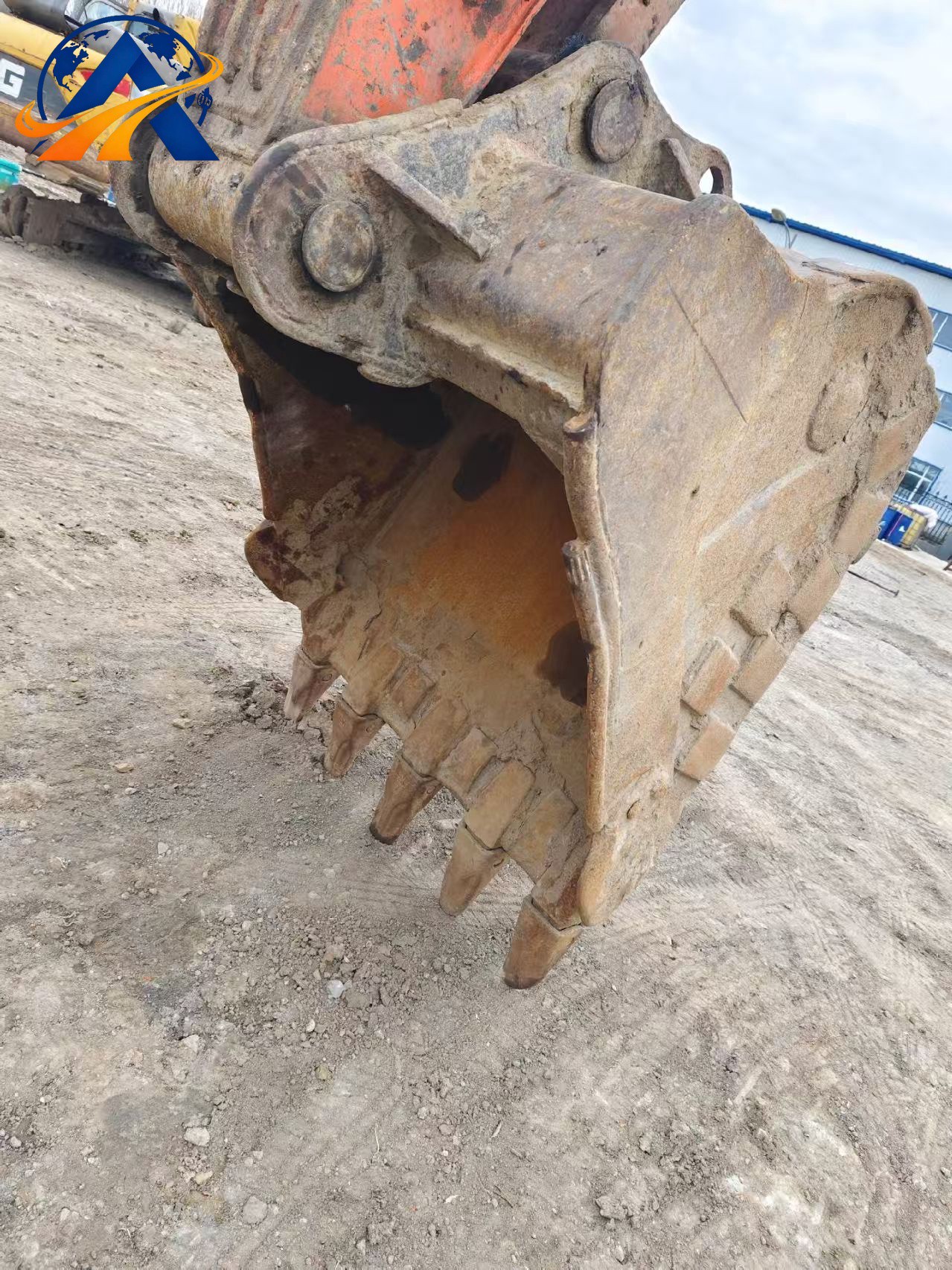

ذراع رئيسي قياسي 5.7m + ذراع قصير 2.9m مع دلو تربة عام 1.17m³. قوة اقتلاع الدلو 162kN (تعزيز القدرة)، وقوة اقتلاع الذراع القصير 114kN، وأقصى ارتفاع تفريغ 6760mm، وأقصى عمق حفر 6590mm، دون شفرة تسوية أمامية، وسرعة دوران 11.3rpm.

تكوين الآلة

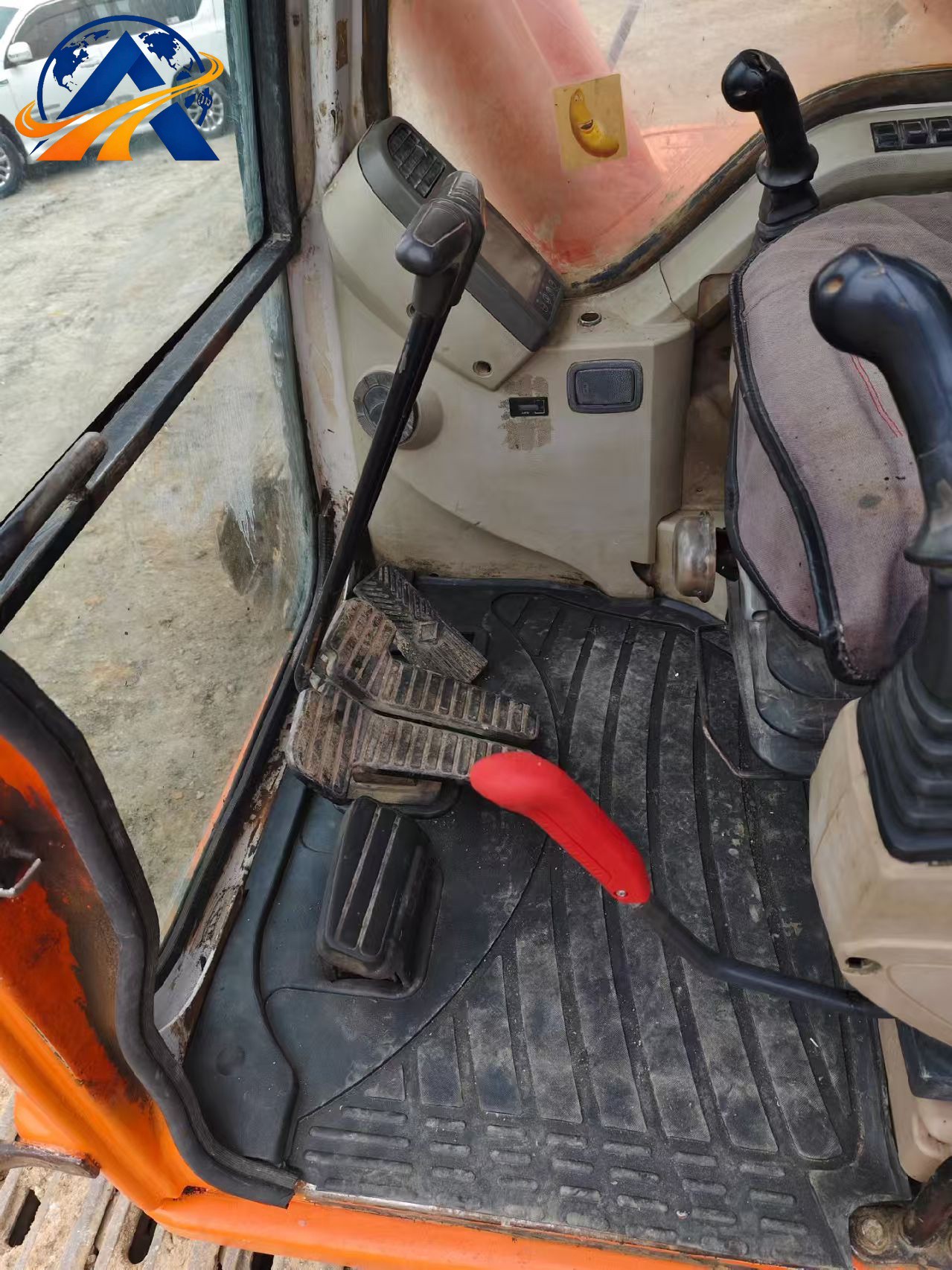

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات مع حماية من الانقلاب والأجسام المتساقطة. مكيف هواء أوتوماتيكي بدرجة حرارة ثابتة قياسي، ومقعد مشغل معلق عالي الظهر وقابل للتهوية ولامتصاص الصدمات، وشاشة عرض ذكية ملونة LCD مقاس 10.2-inch لرموز الأعطال. نظام كهربائي كامل بتيار مستمر 24V مع إنذارات صوتية ومرئية فورية لحمل المحرك ودرجة حرارة سائل التبريد وضغط الزيت ودرجة حرارة الزيت الهيدروليكي وضغط المضخة الرئيسية.

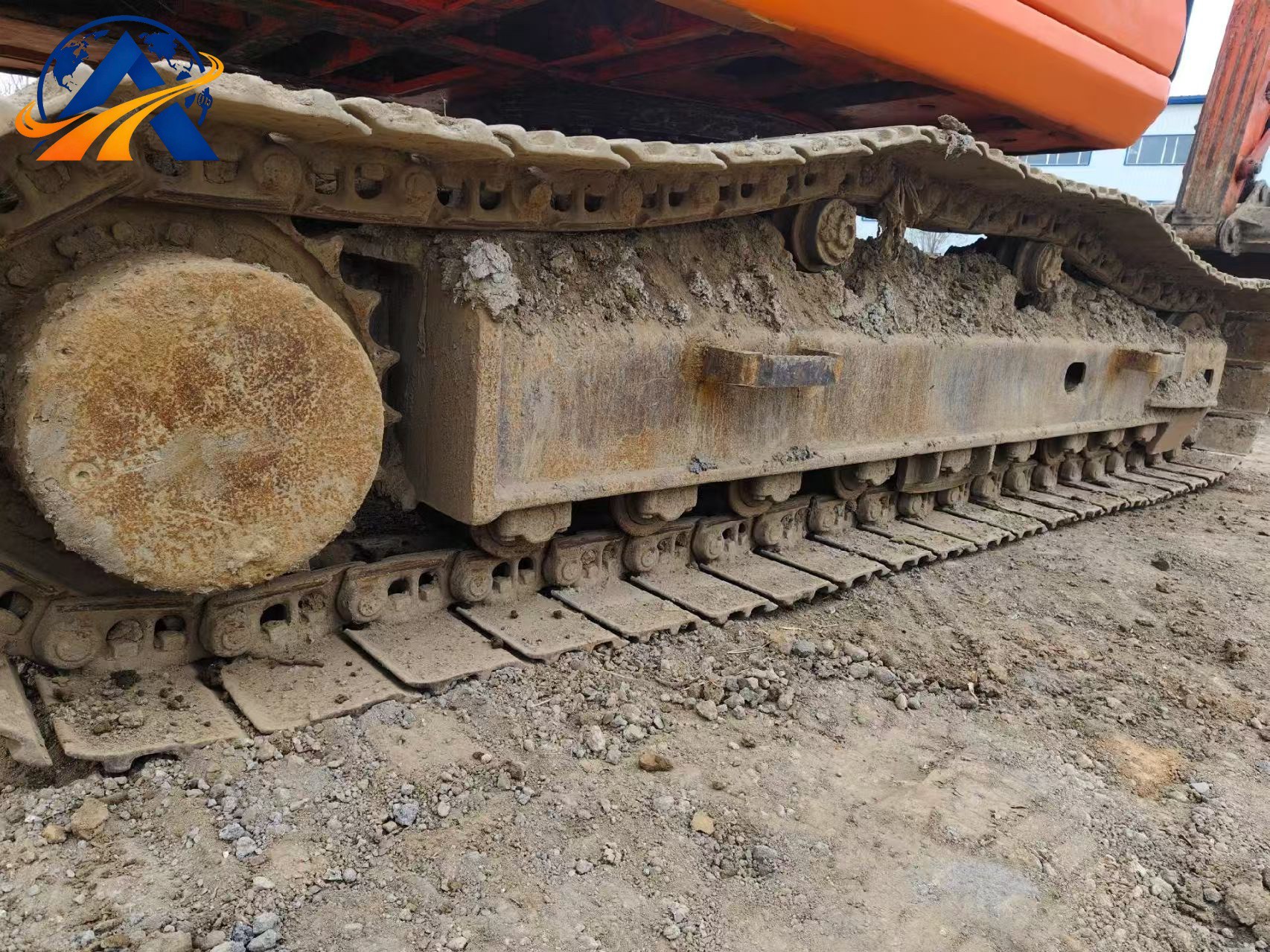

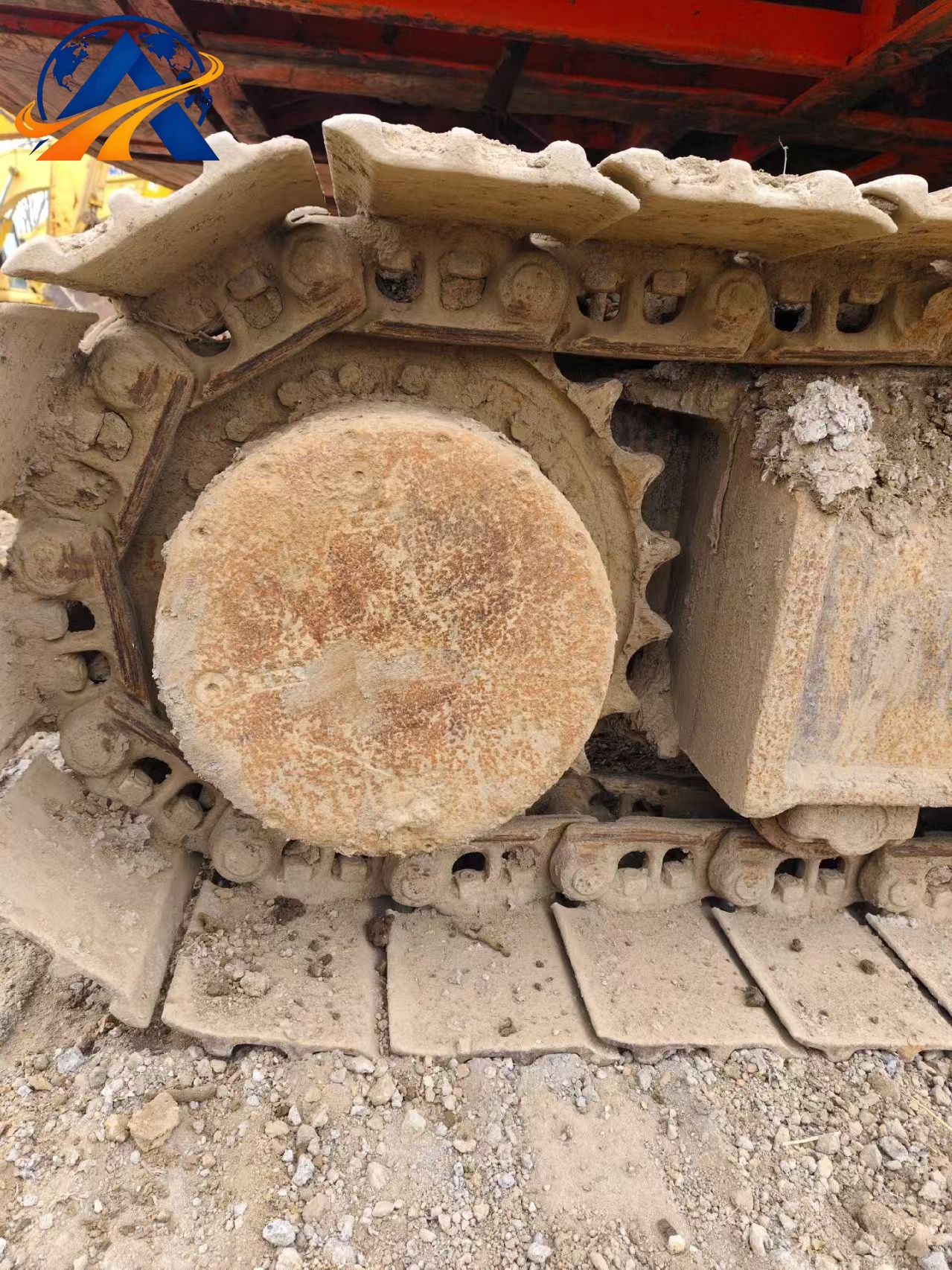

هيكل سفلي متوسط ممتد LC قياسي، مزود من المصنع بأحذية جنزير فولاذية أحادية الحافة بعرض 600mm، وأدنى نصف قطر للدوران الخلفي 2910mm، وأقصى سرعة سير ثنائية السرعة 5.6km/h، والسرعة المنخفضة 3.5km/h، وقابلية صعود 35°، وضغط تماس أرضي 52.5kPa، و8 بكرات جنزير و2 بكرة حاملة لكل جانب.

سعات السوائل

زيت المحرك: 27L
إجمالي زيت النظام الهيدروليكي: 252L
زيت تروس محرك السير: 5.5L لكل جانب
زيت تروس محرك الدوران: 5L
سائل التبريد: 29L
سعة خزان الوقود: 410L

II. التكوين الاختياري (تُحدد زيادة الأبعاد والوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +5kg، الأبعاد الكلية دون تغيير
2. أذرع تحكم طيارية تناسبية متعددة الوظائف: زيادة وزن +7kg، الأبعاد الكلية دون تغيير
3. نظام صوتي لراديو Bluetooth مدمج: زيادة وزن +6kg، الأبعاد الكلية دون تغيير
4. مقعد مدفأ ومهوّى + مرايا رؤية خلفية مدفأة كهربائياً: زيادة وزن +11kg، الأبعاد الكلية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية على الجانبين: زيادة وزن +4kg، الأبعاد الكلية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +20kg، العرض +40mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من أشعة الشمس: زيادة وزن +34kg، الارتفاع الكلي +220mm

خيارات السير والهيكل السفلي

1. محركات سير هيدروليكية معززة للخدمة الشاقة: +20kg لكل جانب، زيادة الوزن الإجمالي +40kg، الأبعاد دون تغيير
2. منقي هواء مقاوم للغبار للخدمة الشاقة متعدد المراحل: زيادة وزن +14kg، الارتفاع الكلي +50mm
3. طقم تسخين مسبق للتبريد محكم الإغلاق ومنخفض الحرارة للمناطق شديدة البرودة: زيادة وزن +20kg، الأبعاد دون تغيير
4. أحذية جنزير مزدوجة الحافة موسعة بعرض 700mm (بدلاً من الجنزير القياسي بعرض 600mm): العرض الكلي +100mm، الوزن الإجمالي +165kg
5. مجموعة هيكل سفلي LC ممتد للخدمة الشاقة: الطول الكلي +300mm، زيادة وزن +115kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة بدائرتين للمطارق الهيدروليكية: زيادة وزن +14kg، الأبعاد دون تغيير
2. دلو حفر خنادق ضيق (بدلاً من دلو تحريك التربة القياسي): خفض الوزن -38kg، الطول الكلي دون تغيير
3. دلو صخور ثقيل معزز (بدلاً من دلو تحريك التربة القياسي): زيادة وزن +56kg، الطول الكلي دون تغيير
4. ذراع رئيسي ممتد 6.4m / ذراع قصير 3.5m (بدلاً من الذراع الرئيسي القياسي 5.7m + الذراع القصير 2.9m): الطول الكلي +600mm، زيادة وزن +108kg
5. مجموعة أسنان دلو وألواح حماية جانبية سميكة ومقاومة للتآكل: زيادة وزن +24kg، الأبعاد دون تغيير
6. أنابيب هيدروليكية مساعدة للذراع الأمامي الطويل للهدم: زيادة وزن +18kg، الطول الكلي +780mm، زيادة وزن +145kg

خيارات السلامة والمواقع الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة ID: زيادة وزن +5kg، الأبعاد الكلية دون تغيير
2. وحدة التشخيص عن بُعد للأعطال ومعايرة البرنامج: زيادة وزن +7kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +13kg، الارتفاع الكلي +55mm
4. طقم تسخين مسبق لبدء التشغيل على البارد بدرجة حرارة فائقة الانخفاض -40°C: زيادة وزن +11kg، الأبعاد دون تغيير
5. إطار ذراع رئيسي معزز ومُثخّن: زيادة وزن +96kg، الطول الكلي +65mm
6. جنازير فولاذية كاملة مقاومة للتآكل للخدمة الشاقة في المناجم: العرض الكلي +100mm، زيادة وزن +185kg
7. إطار حماية مضاد للتصادم يغطي الآلة بالكامل: زيادة العرض +50mm لكل جانب (إجمالي العرض +100mm)، زيادة وزن +192kg
