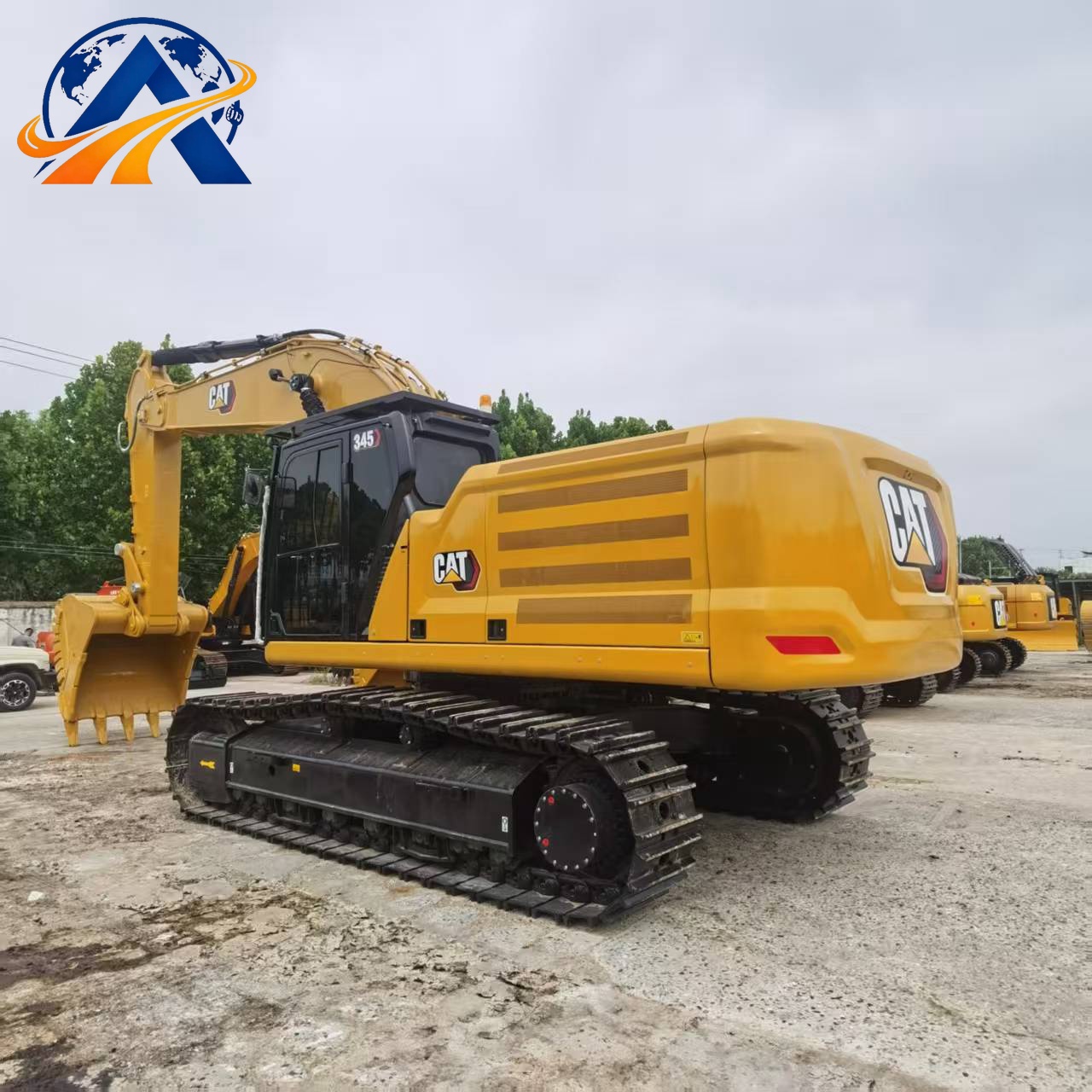

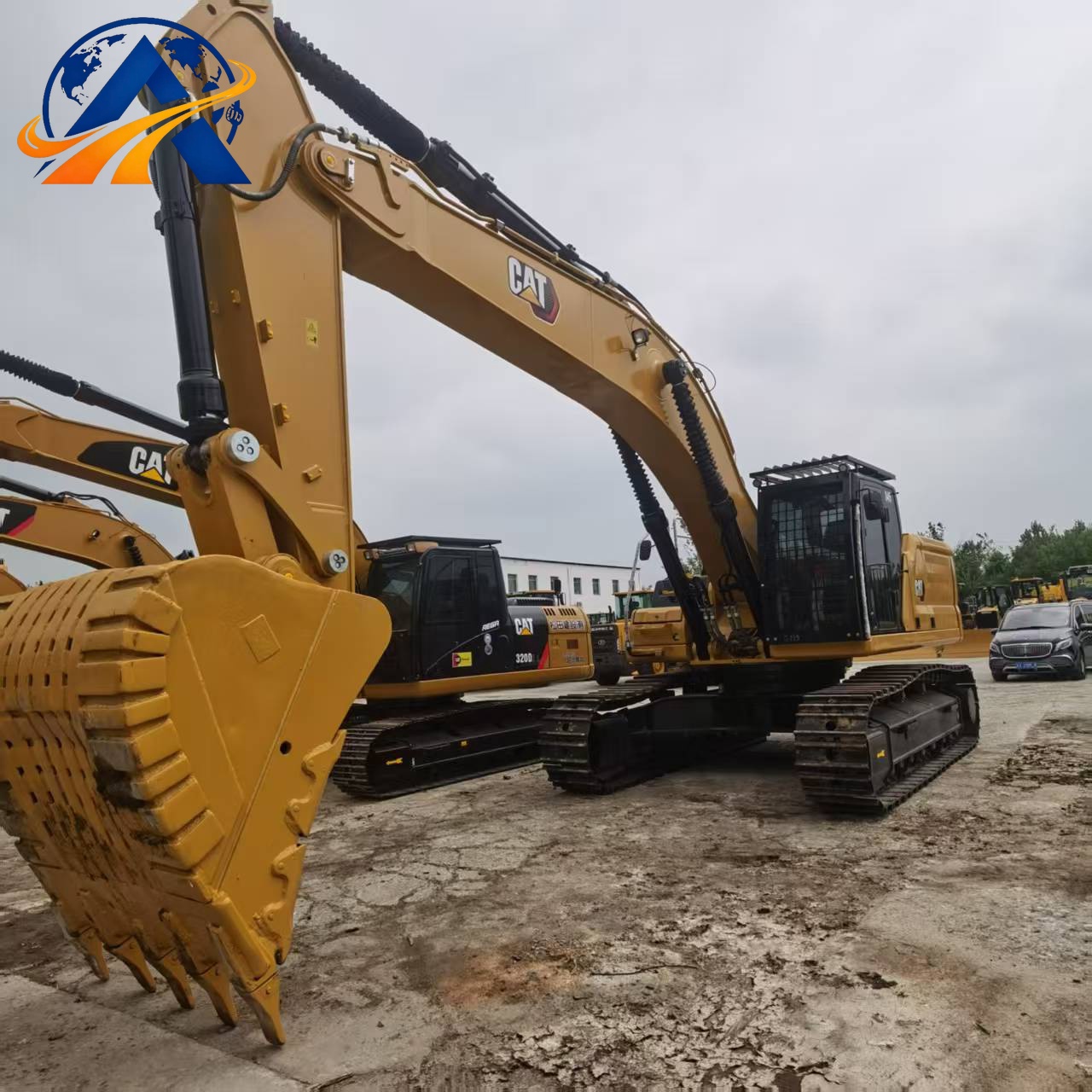

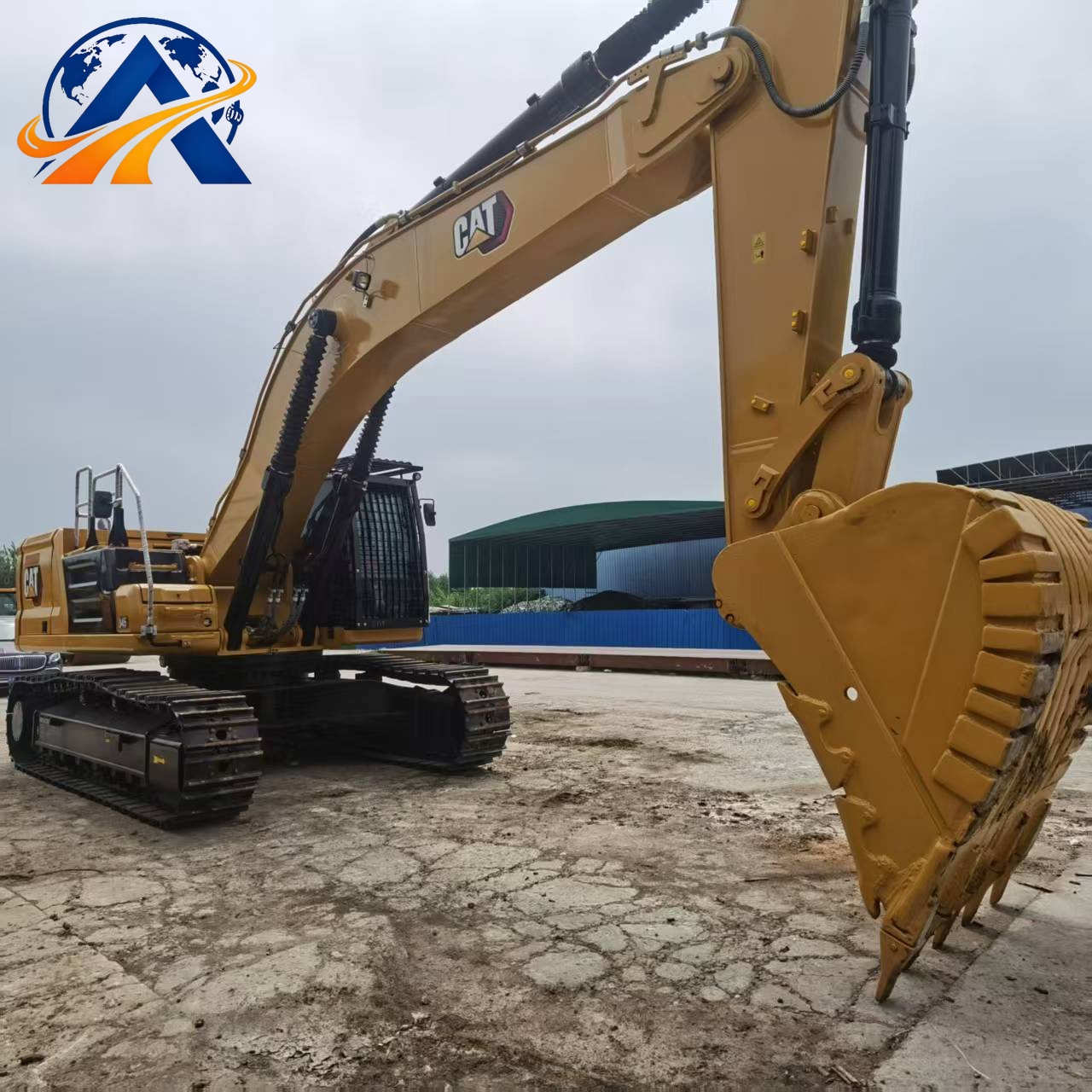

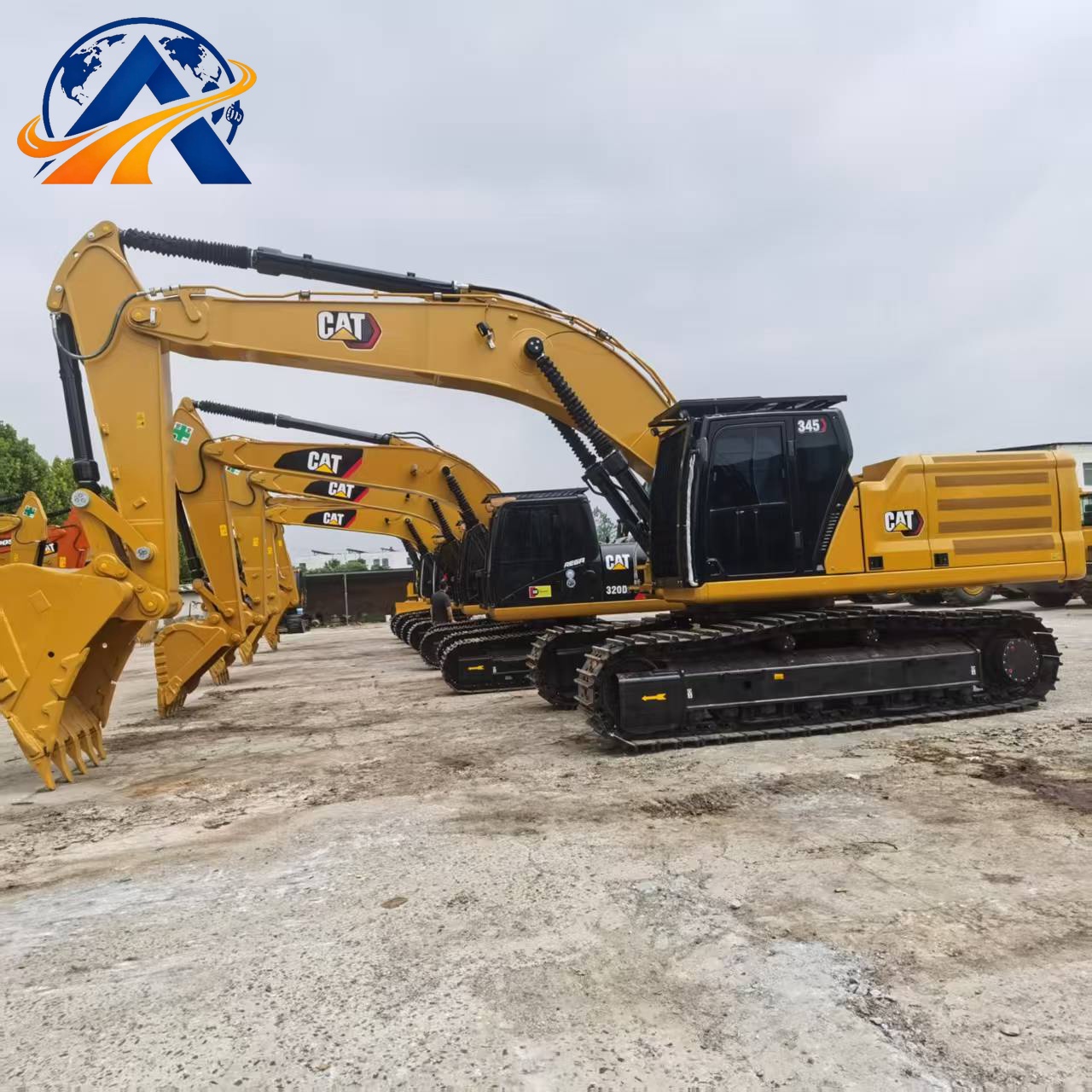

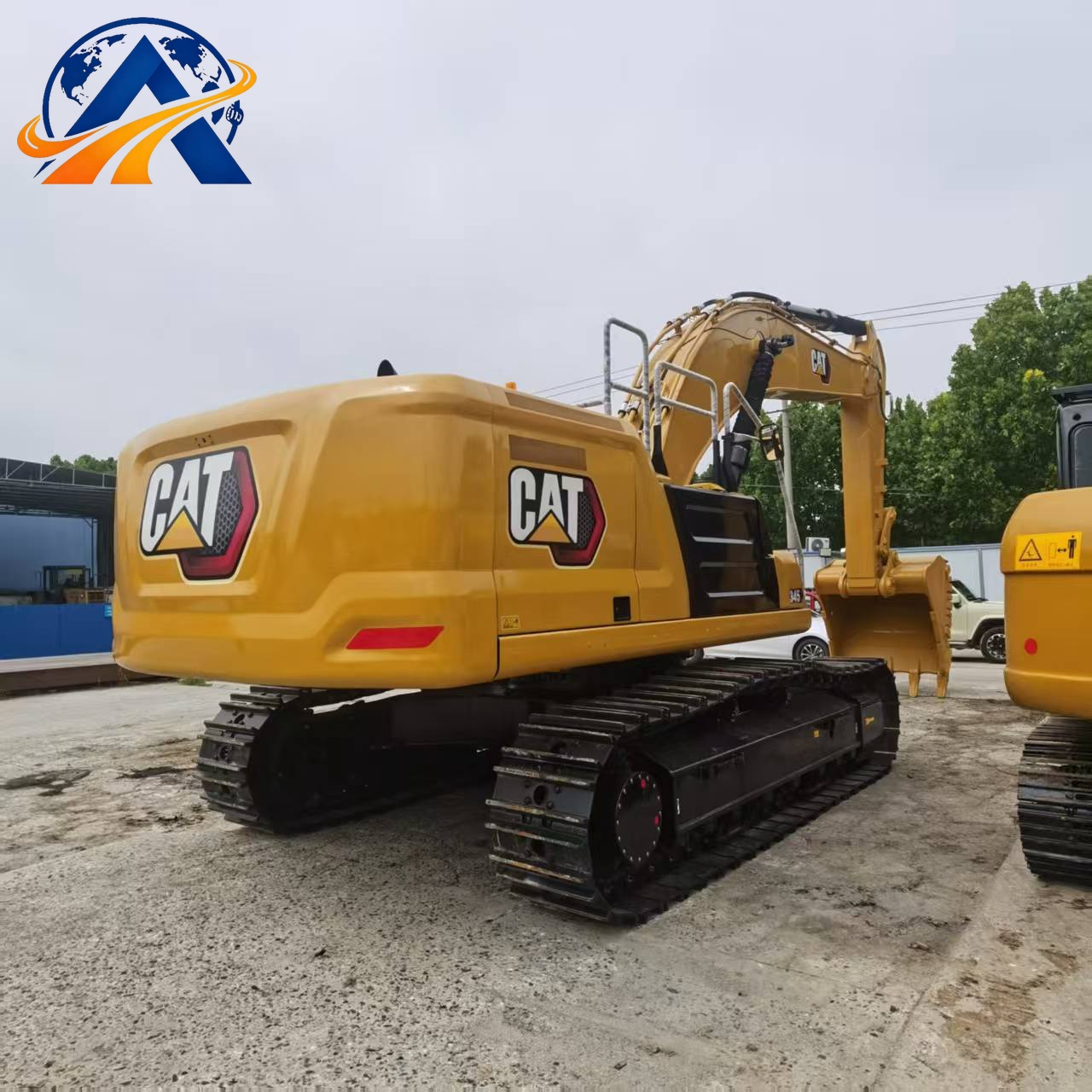

حفارة هيدروليكية Cat 345 GC

المعلمات الأساسية للآلة

أداء الحمولة والدلو

وزن التشغيل: 42,200kg، أقصى تكوين للخدمة الشاقة 44,000kg
سعة دلو الصخور القياسي: 2.41m³؛ اختياري: دلو أعمال حفر بسعة 1.9~2.77m³
قوة اقتلاع الدلو (ISO): 235kN؛ قوة اقتلاع الذراع (ISO): 198kN
أقصى قوة سحب: 292kN؛ عزم الدوران: 155kN·m
سرعة الدوران: 8.27rpm

الطول والعرض والارتفاع الكلي

الطول الكلي (ذراع رئيسي 6.9m + ذراع حفار 3.35m): 11,650mm
عرض النقل: 3,340mm
الارتفاع الكلي (أعلى الكابينة): 3,480mm
طول تلامس الجنزير مع الأرض: 5,030mm؛ 8 بكرات جنزير لكل جانب
الحد الأدنى للخلوص الأرضي: 520mm
عرض حذاء الجنزير القياسي: 700mm؛ أحذية تعدين عريضة اختيارية 600/800/900mm

نطاق العمل

أقصى مدى وصول على مستوى الأرض: 11,290mm
أقصى عمق للحفر: 7,200mm؛ عمق الحفر لقاع مستوٍ 2.4m: 7,040mm
عمق حفر الجدار العمودي: 5,390mm
أقصى ارتفاع للتفريغ: 7,210mm؛ أقصى ارتفاع للحفر: 10,540mm

نظام القدرة

المحرك القياسي: Cat C9.3B بست أسطوانات مستقيمة

القدرة الصافية المقدرة: 258kW / 346 hp @1750rpm
القدرة الإجمالية: 259kW / 347 hp
الإزاحة: 9.3L، قطر الأسطوانة 115mm، الشوط 149mm، حقن مباشر بشاحن توربيني ومبرّد داخلي
معيار الانبعاثات: China National Stage III / Tier3
استهلاك الوقود: 18~23L/h لأعمال الحفر العامة، 22~28L/h لتكسير الصخور
وضعا قدرة: قياسي / ذكي (مطابقة تلقائية للحمل لتوفير الوقود)
مبرد مستقل كبير السعة متعدد الطبقات لضمان قدرة مستقرة في درجات الحرارة المرتفعة

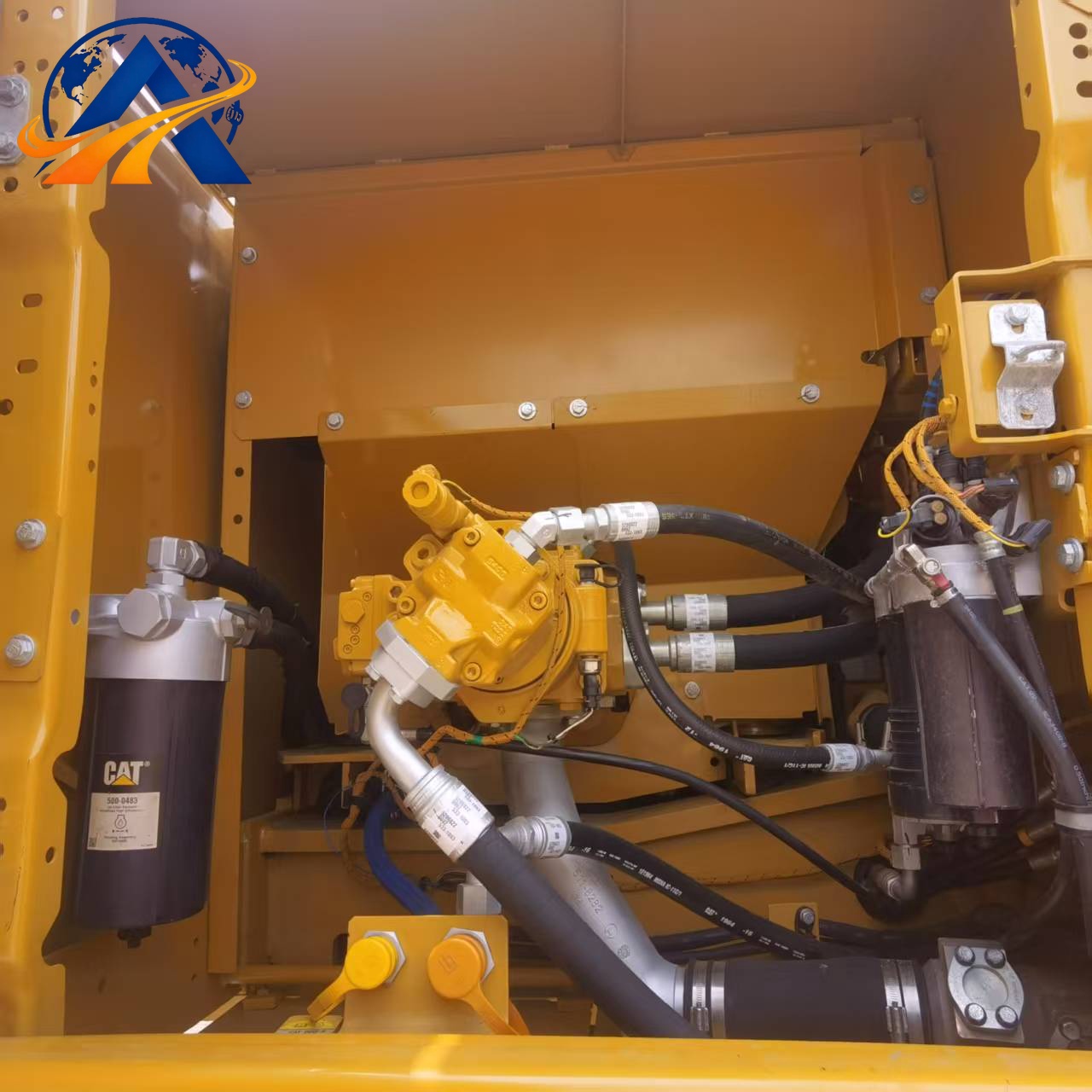

النظام الهيدروليكي

مضختان رئيسيتان متغيرتا الإزاحة، بإجمالي تدفق أقصى 630L/min
ضغط النظام: معدات العمل 350bar، السير 350bar، الدوران 280bar
صمام رئيسي كهربائي مدمج، مع إلغاء مضخة التحكم المستقلة لتقليل التسرب
أنابيب مطرقة مساعدة ثنائية الاتجاه قياسية، متوافقة مع مطارق ثقيلة بوزن 40~45 ton
تحكم متزامن في الحركات المركبة، دورة تحميل الشاحنات أسرع بنسبة 15%
مبرد زيت هيدروليكي مستقل كبير الحجم لتثبيت درجة حرارة الزيت

نظام السير والفرامل

محركا سير متغيرا السرعة
سرعة السير: منخفضة 3.0km/h، عالية 5.2km/h
الفرامل: فرامل سير هيدروليكية رطبة + فرامل توقف للدوران بنابض، قفل تلقائي بعد إيقاف المحرك
تحديد تلقائي للسرعة عند النزول، وتحكم في الجر المانع للانزلاق لضمان تشغيل مستقر على المنحدرات التعدينية الشديدة

الكابينة وتجهيزات الإنسان والآلة (تجهيزات قياسية كاملة)

كابينة معتمدة وفق ROPS/FOPS للحماية من الانقلاب والأجسام الساقطة، مع شاشة حماية علوية اختيارية
مقعد مريح معلق وممتص للصدمات قابل للضبط متعدد الاتجاهات
تدفئة وتكييف هواء تلقائيان، وعزل صوتي مزدوج الطبقات، ضوضاء داخلية ≤72dB(A)
شاشة لمس HD قياس 10-inch: استهلاك الوقود والحمل وتشخيص الأعطال وتذكير الصيانة في الوقت الفعلي
كاميرا بانورامية 360° قياسية + رادار، ومصابيح عمل LED كاملة
عصا تحكم كهربائية مع أزرار اختصار مخصصة للمطرقة/القارنة السريعة
شحن سريع USB، وصوت Bluetooth، وحجرة تخزين مبردة مدمجة

الإطار ومعدات العمل والهيكل السفلي

إطار رئيسي متكامل سميك من النوع الصندوقي، وثقل موازن مصبوب من قطعة واحدة، دون ارتفاع المقدمة أثناء الحفر بالحمل الكامل
ذراع رئيسي ممتد قياسي 6.9m + ذراع حفار للخدمة الشاقة 3.35m، جميع المسامير مزودة بجلب سميكة مقاومة للتآكل، مع تلدين لإزالة الإجهاد بعد اللحام
جميع الأسطوانات مزودة بمخمدات مدمجة وأغطية مانعة للغبار؛ واقيات أسنان الدلو وألواح التآكل الجانبية اختيارية لأعمال الصخور
إطار هيكل سفلي معزز على شكل X، ومساحة تلامس جنزير ممتدة لقدرة تحمل عالية في التعدين
مسامير جنزير مشحمة طويلة العمر، بعمر خدمة أطول بنسبة 30%

مواصفات خزان الوقود والصيانة

سعة خزان الوقود: 600L
الخزان الهيدروليكي: 186L، السعة الإجمالية للنظام الهيدروليكي: 423L
سعة زيت المحرك (مع الفلتر): 32L؛ الحجم الإجمالي لنظام التبريد: 40L
زيت تروس محرك السير المفرد: 8L؛ زيت تروس محرك الدوران: 13.5L
فترات الصيانة:
زيت المحرك والفلتر: 500h
فلاتر الوقود الأولية والثانوية: 1000h
زيت الهيدروليك والفلتر: 3000h
زيت تروس الدوران/السير: 2000h
تصميم صيانة مركزي أحادي الجانب، وباب خدمة جانبي كبير لاستبدال جميع الفلاتر من جانب واحد

قائمة المعدات القياسية والاختيارية

حزمة قياسية كاملة من المصنع

دلو صخور قياسي 2.41m³، محرك Cat C9.3B أصلي، نظام هيدروليكي كهربائي بمضختين، أنابيب مطرقة مساعدة ثنائية الاتجاه، شاشة لمس 10-inch، كاميرا بانورامية 360°، مقعد معلق مكيّف، مصابيح LED كاملة، أحذية جنزير ثلاثية التماسك 700mm، مجموعة فلاتر مركزية، فرامل توقف تلقائية للدوران، وضعا قدرة

حزمة اختيارية مطورة للخدمة الشاقة في التعدين

1. دلو تعدين ثقيل 2.77m³ + أسنان دلو وألواح حماية جانبية مقاومة للتآكل من المنغنيز العالي
2. أحذية جنزير تعدين عميقة ثلاثية التماسك بعرض 900mm
3. شبكة حماية ثقيلة لسقف الكابينة والنافذة الأمامية
4. لوح تدريع كامل للجزء السفلي وأكمام خراطيم مقاومة للتآكل
5. مجموعة قارنة هيدروليكية سريعة للتبديل السريع بين الدلو والمطرقة والخطاف
6. إدارة الأسطول عن بُعد Cat Connect (تحديد الموقع، إحصاءات الوقود، تحذير الأعطال عن بُعد)
7. ثقل موازن أكبر وأكثر سماكة، وذراع رئيسي وذراع حفار معززان للخدمة الشاقة بطول 6.9m
