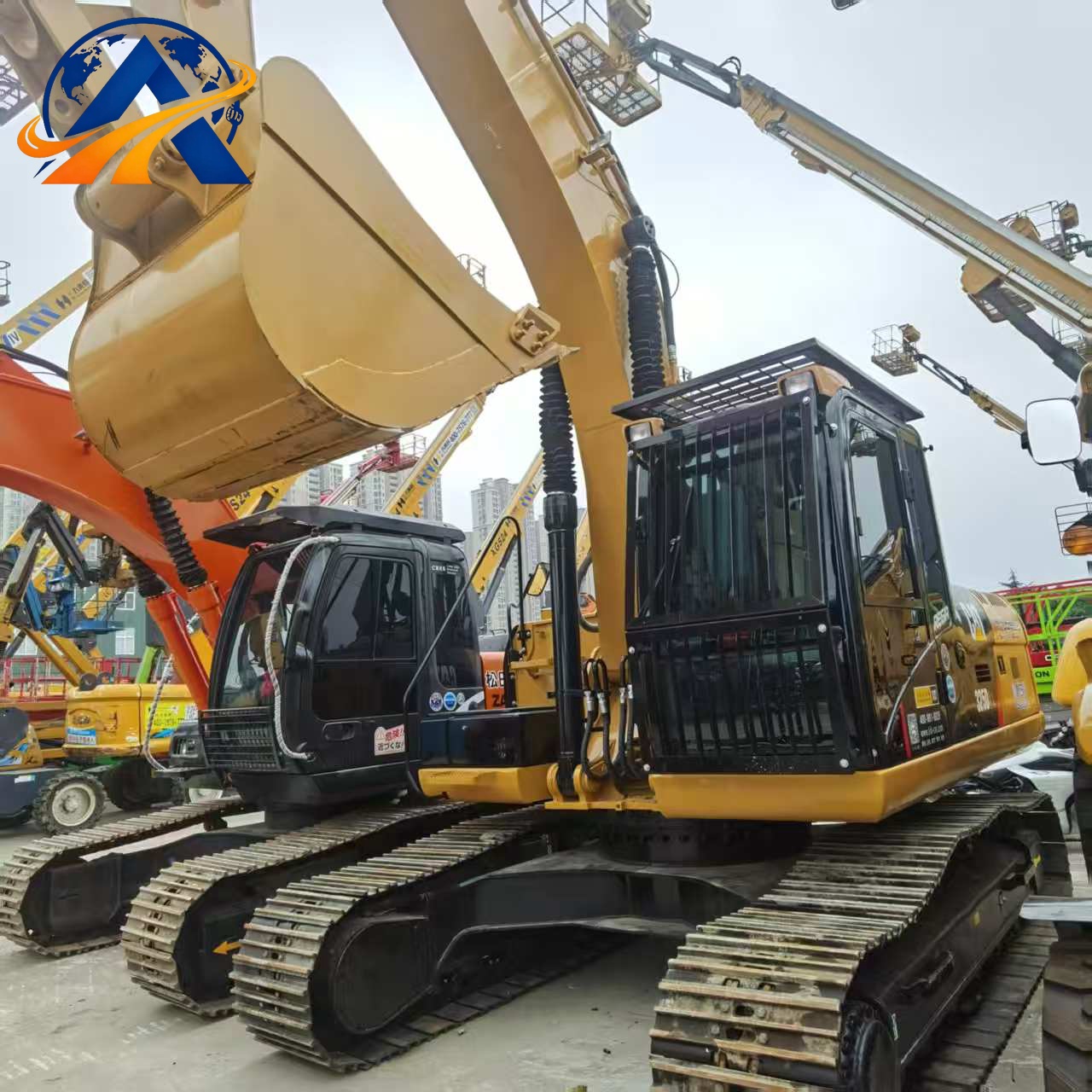

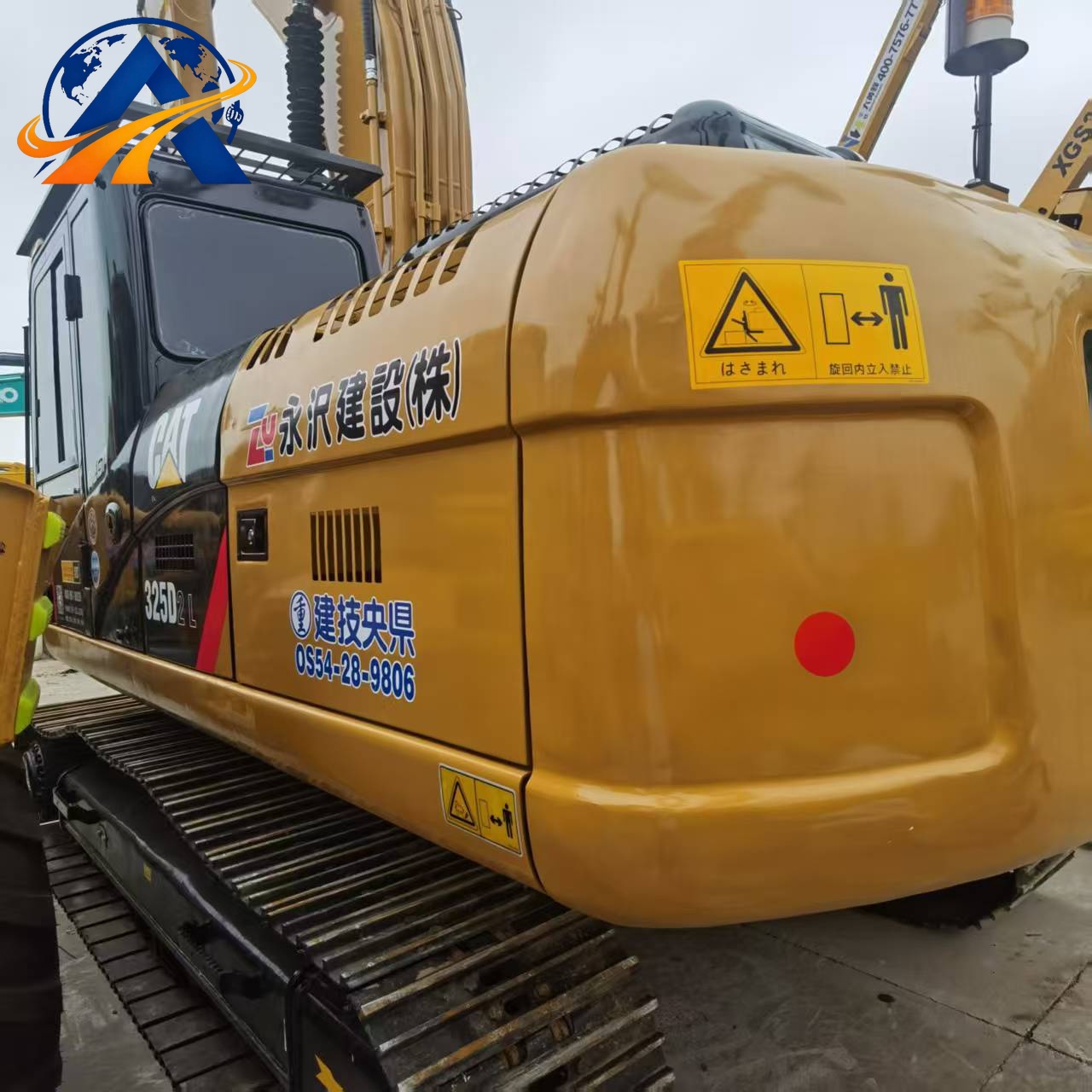

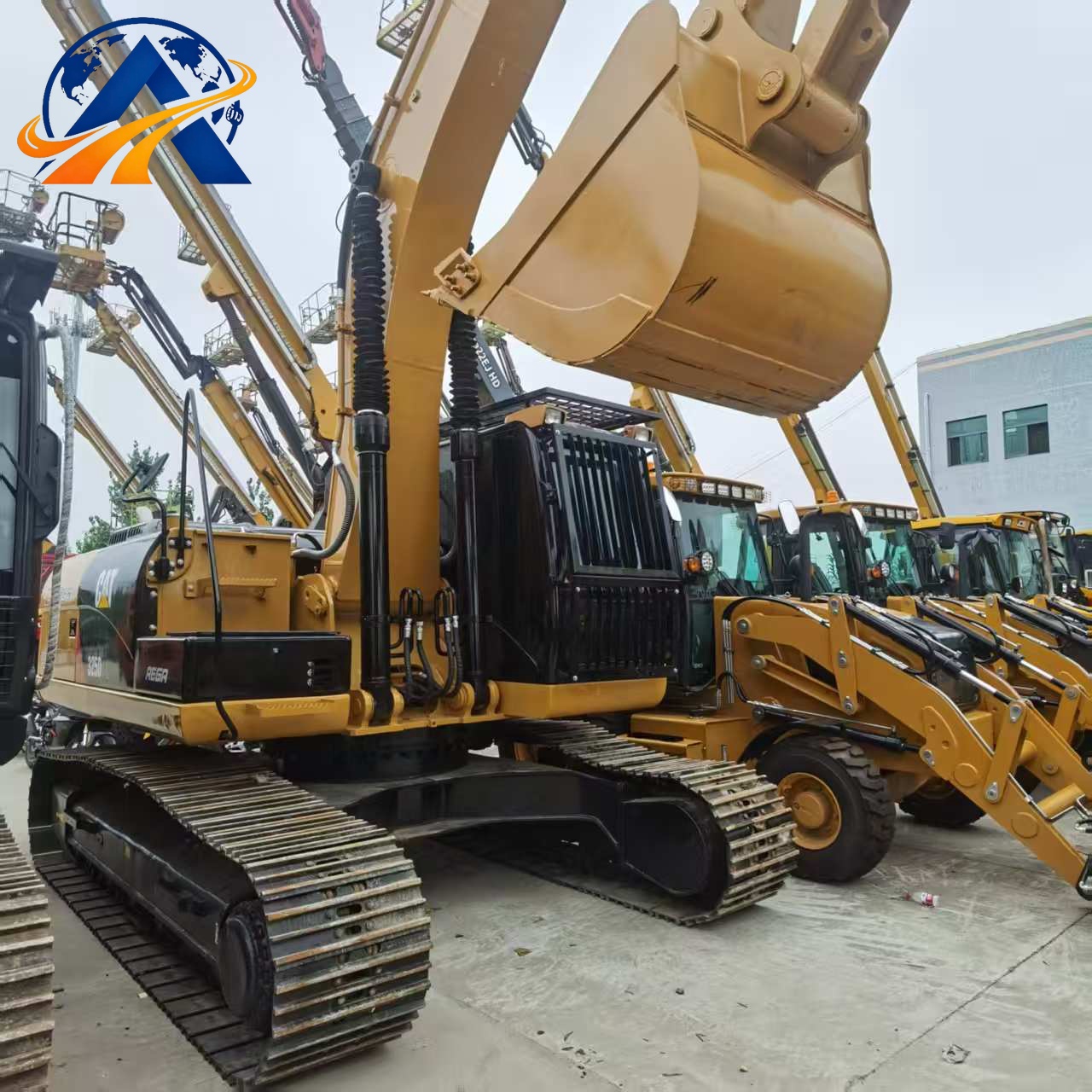

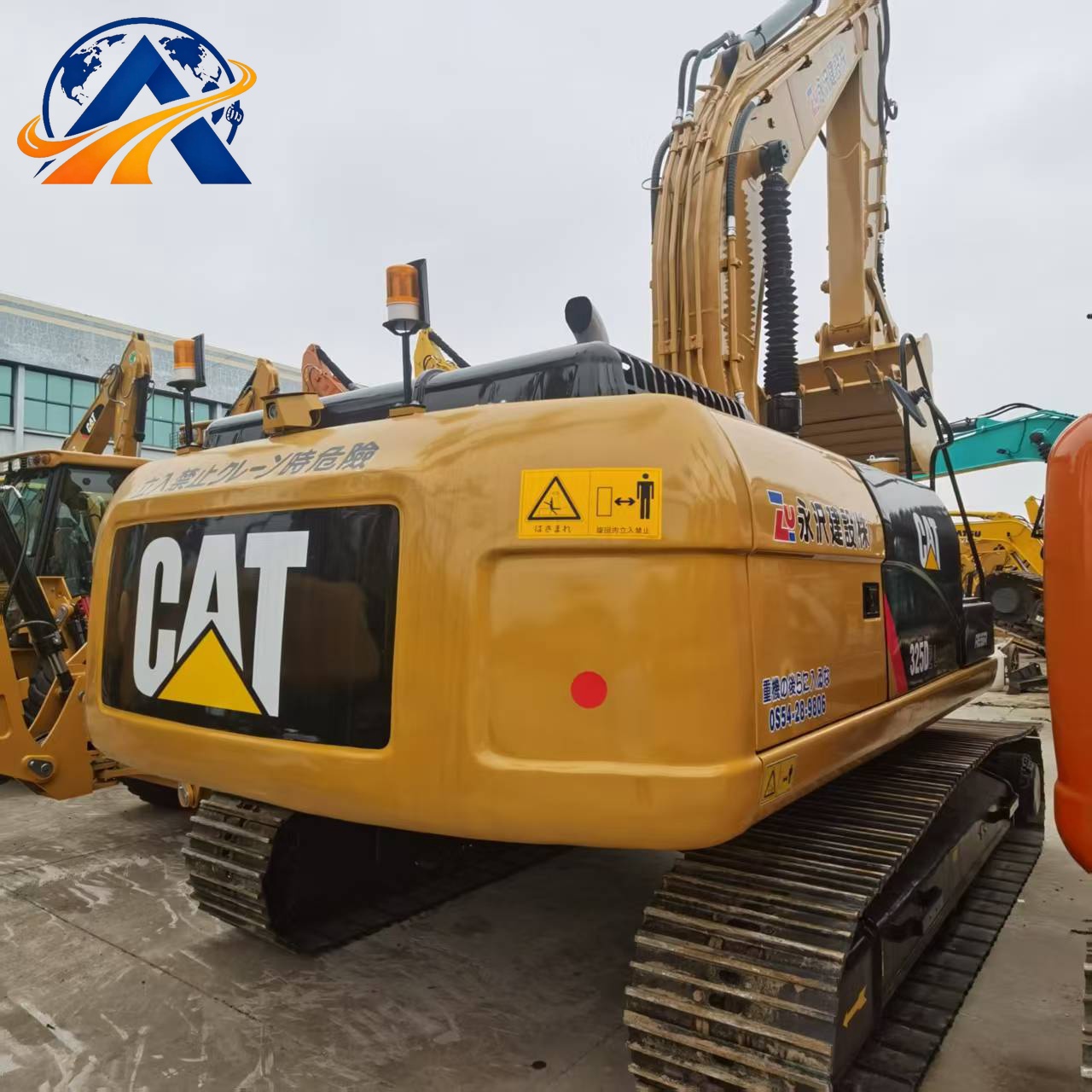

حفارة هيدروليكية Cat® 325D

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الإجمالي 10420mm × العرض 3190mm × الارتفاع 3280mm، وزن التشغيل 29240kg (للتجهيز القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التجهيز القياسي

مجموعة نقل الحركة

مزوّدة بمحرك ديزل Cat C7 ACERT سداسي الأسطوانات خطي بشاحن توربيني، بسعة 7.2L، وقدرة صافية مقننة تبلغ 152kW، وعزم دوران أقصى يبلغ 910N·m، وحقن وقود إلكتروني عالي الضغط بنظام القضيب المشترك مع تقنية معالجة العادم ACERT، ومتوافقة مع معايير الانبعاثات الصينية الوطنية المرحلة III ومعايير الاتحاد الأوروبي المرحلة IIIA للمعدات غير الطرقية. تعتمد تخطيط دفع مباشر بمضختين هيدروليكيتين متغيرتي الإزاحة باستشعار الحمل دون علبة تروس. تدمج محركات السير مكابح توقف متعددة الأقراص مغمورة بالزيت مع أقفال مكابح سير مستقلة قياسية للجهتين اليسرى واليمنى؛ ويلبي نظام مكابح السير معايير السلامة ISO لمعدات البناء المتوسطة. شداد جنزير هيدروليكي أوتوماتيكي قياسي.

النظام الهيدروليكي ومعدات العمل

مضختان هيدروليكيتان بمكابس متغيرتي الإزاحة باستشعار الحمل، خزان زيت هيدروليكي 257L، وسعة إجمالية للنظام الهيدروليكي 310L. مجهزة بصمامات امتصاص الصدمات للسير، ومراقبة فورية لضغط الدائرة الرئيسية، ونظام ترشيح ثلاثي المراحل لزيت السحب والراجع. تجميع قياسي لذراع 6.1m وذراع حفار 3.05m، متوافق مع جرافة حفر عامة بسعة 1.2m³. قوة اقتلاع الجرافة 198kN، وقوة اقتلاع ذراع الحفار 188kN، وأقصى ارتفاع تفريغ 6850mm، وأقصى عمق حفر 7170mm. غير مجهزة بشفرة تسوية أمامية.

تجهيزات الآلة

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات، مزودة بحماية من الانقلاب وسقوط الأجسام. مكيف هواء قياسي بدرجة حرارة ثابتة، ومقعد مشغل مرتفع الظهر معلق وممتص للصدمات، وشاشة عرض رقمية LCD لمراقبة رموز الأعطال. تعتمد الآلة بالكامل نظامًا كهربائيًا بتيار مستمر 24V، ومجهزة بوحدات مراقبة وإنذار فورية لحمل المحرك ودرجة حرارة الزيت الهيدروليكي وضغط المضخة الرئيسية. هيكل سفلي طويل قياسي، مزودة من المصنع بألواح جنزير فولاذية أحادية النتوء بعرض 600mm، وأدنى نصف قطر دوران خلفي 3020mm، وأقصى سرعة سير 5.5km/h.

سعات السوائل

زيت المحرك: 30L
إجمالي زيت النظام الهيدروليكي: 310L
زيت تروس محرك السير: 6.5L لكل جانب
زيت تروس محرك الدوران: 11L
سائل التبريد: 30L
سعة خزان الوقود: 520L

II. التجهيزات الاختيارية (زيادة الأبعاد والوزن محددة لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
2. أذرع تحكم طيارية متعددة الوظائف تناسبية: زيادة وزن +8kg، الأبعاد الإجمالية دون تغيير
3. نظام صوتي لراديو Bluetooth على متن الآلة: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
4. مقعد مدفأ ومرايا رؤية خلفية مدفأة كهربائيًا: زيادة وزن +12kg، الأبعاد الإجمالية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية من جانب واحد: زيادة وزن +3kg، الأبعاد الإجمالية دون تغيير
6. شبكة حماية للنوافذ من الفولاذ عالي المتانة: زيادة وزن +24kg، زيادة العرض +40mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من أشعة الشمس: زيادة وزن +38kg، زيادة الارتفاع الإجمالي +240mm

خيارات السير والهيكل السفلي

1. محركات سير هيدروليكية معززة للخدمة الشاقة: زيادة +24kg لكل جانب، زيادة الوزن الإجمالي +48kg، الأبعاد دون تغيير
2. مروحة تبريد أوتوماتيكية قابلة للعكس: زيادة وزن +11kg، الأبعاد دون تغيير
3. منظف هواء مقاوم للغبار للخدمة الشاقة متعدد المراحل: زيادة وزن +16kg، زيادة الارتفاع الإجمالي +50mm
4. طقم تبريد محكم الإغلاق للمناطق شديدة البرودة: زيادة وزن +24kg، الأبعاد دون تغيير
5. ألواح جنزير عريضة ثنائية النتوء بعرض 700mm (بديلًا عن الجنزير القياسي 600mm): زيادة العرض الإجمالي +100mm، زيادة الوزن الإجمالي +190kg
6. مجموعة هيكل سفلي طويل ممتد: زيادة الطول الإجمالي +350mm، زيادة الوزن +140kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة ثنائية الدائرة للمطارق الهيدروليكية: زيادة وزن +18kg، الأبعاد دون تغيير
2. جرافة حفر خنادق ضيقة (بديلًا عن جرافة الأعمال الترابية القياسية): خفض الوزن -48kg، الطول الإجمالي دون تغيير
3. جرافة صخور ثقيلة معززة (بديلًا عن جرافة الأعمال الترابية القياسية): زيادة وزن +75kg، الطول الإجمالي دون تغيير
4. ذراع ممتد 6.8m / ذراع حفار 3.7m (بديلًا عن ذراع 6.1m القياسي + ذراع حفار 3.05m): زيادة الطول الإجمالي +660mm، زيادة الوزن +138kg
5. مجموعة أسنان جرافة وألواح حماية جانبية سميكة مقاومة للتآكل: زيادة وزن +30kg، الأبعاد دون تغيير
6. أنابيب هيدروليكية مساعدة للذراع الأمامي الطويل للهدم: زيادة وزن +22kg، زيادة الطول الإجمالي +850mm، زيادة الوزن +172kg

خيارات السلامة والمواقع الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة تعريف: زيادة وزن +5kg، الأبعاد دون تغيير
2. وحدة تشخيص الأعطال عن بُعد ومعايرة البرنامج: زيادة وزن +8kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الظروف الجوية: زيادة وزن +15kg، زيادة الارتفاع الإجمالي +60mm
4. طقم تسخين مسبق للتشغيل البارد بدرجة حرارة منخفضة جدًا -40°C: زيادة وزن +13kg، الأبعاد دون تغيير
5. إطار ذراع معزز ومغلظ: زيادة وزن +120kg، زيادة الطول الإجمالي +70mm
6. جنزير فولاذي كامل مقاوم للتآكل للخدمة الشاقة في المناجم: زيادة العرض الإجمالي +100mm، زيادة الوزن +220kg
7. إطار حماية مضاد للتصادم يغطي الآلة بالكامل: زيادة العرض +50mm لكل جانب (إجمالي زيادة العرض +100mm)، زيادة الوزن +228kg
