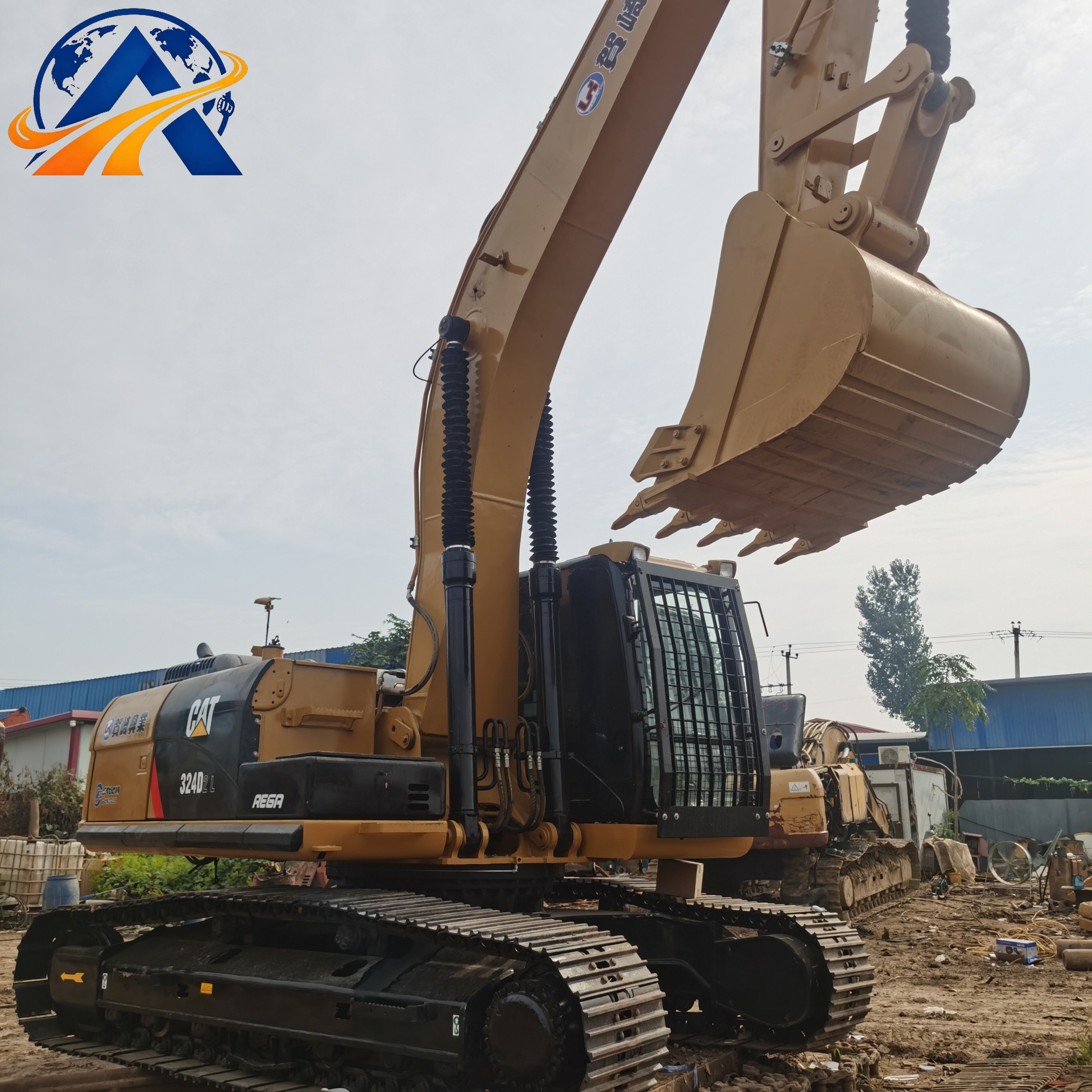

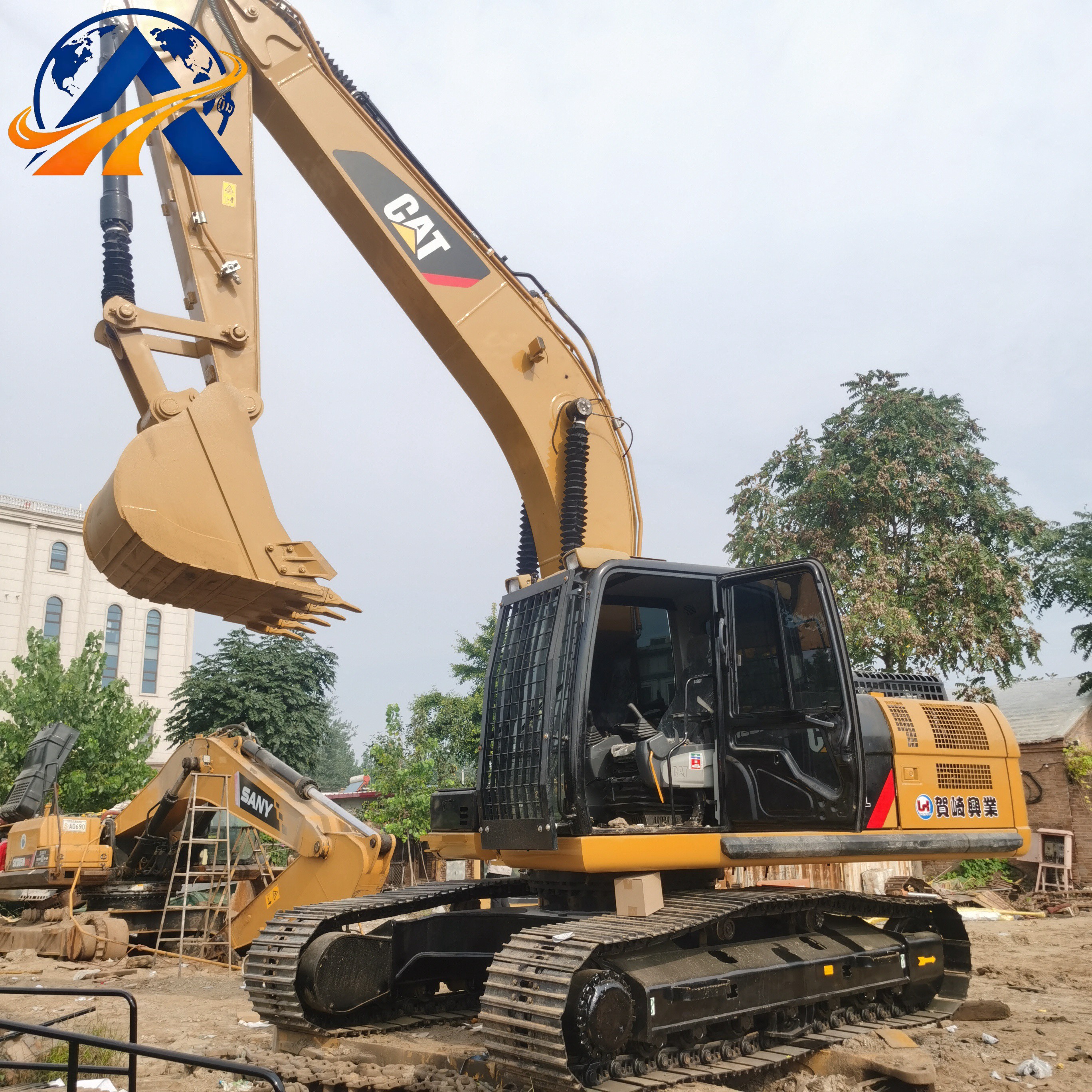

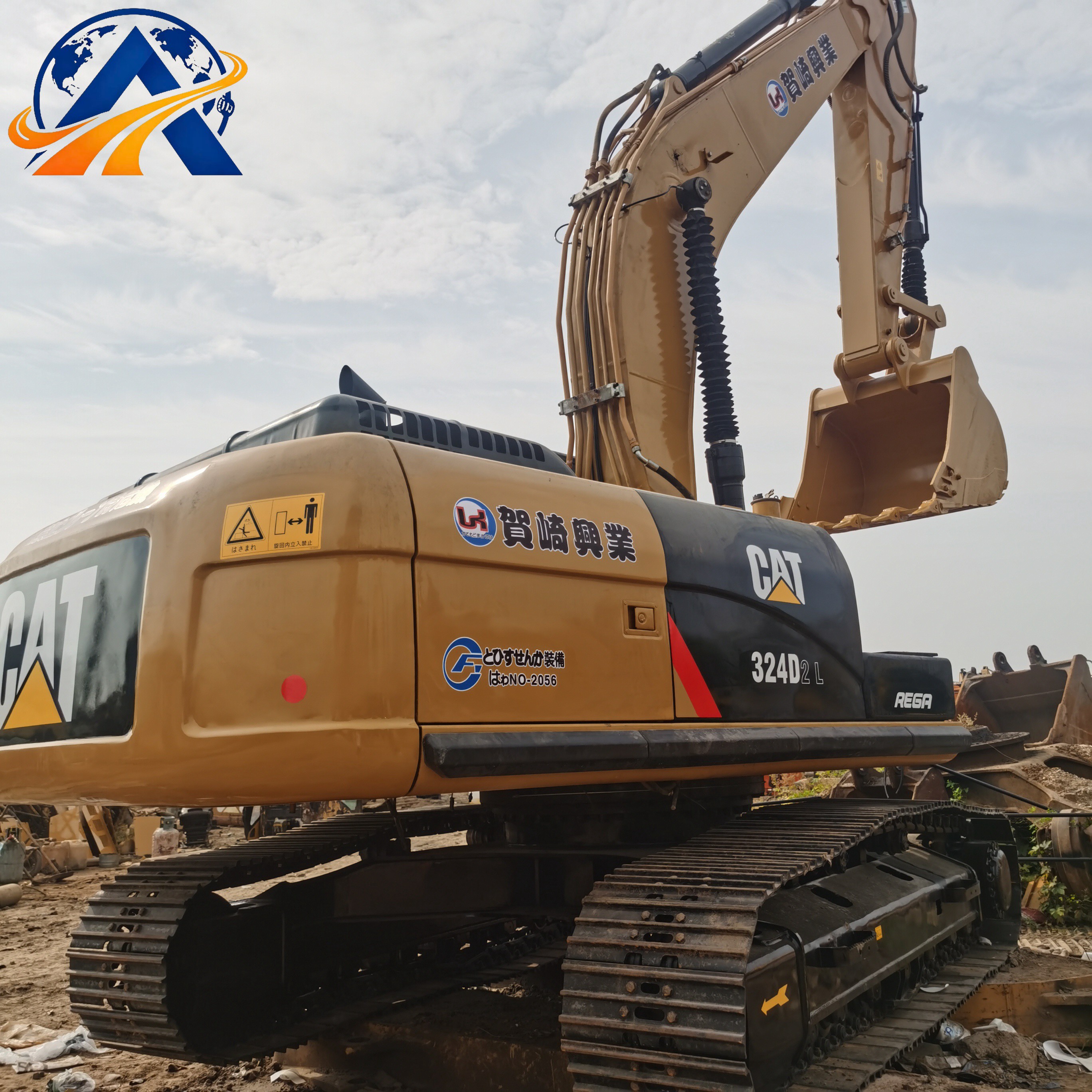

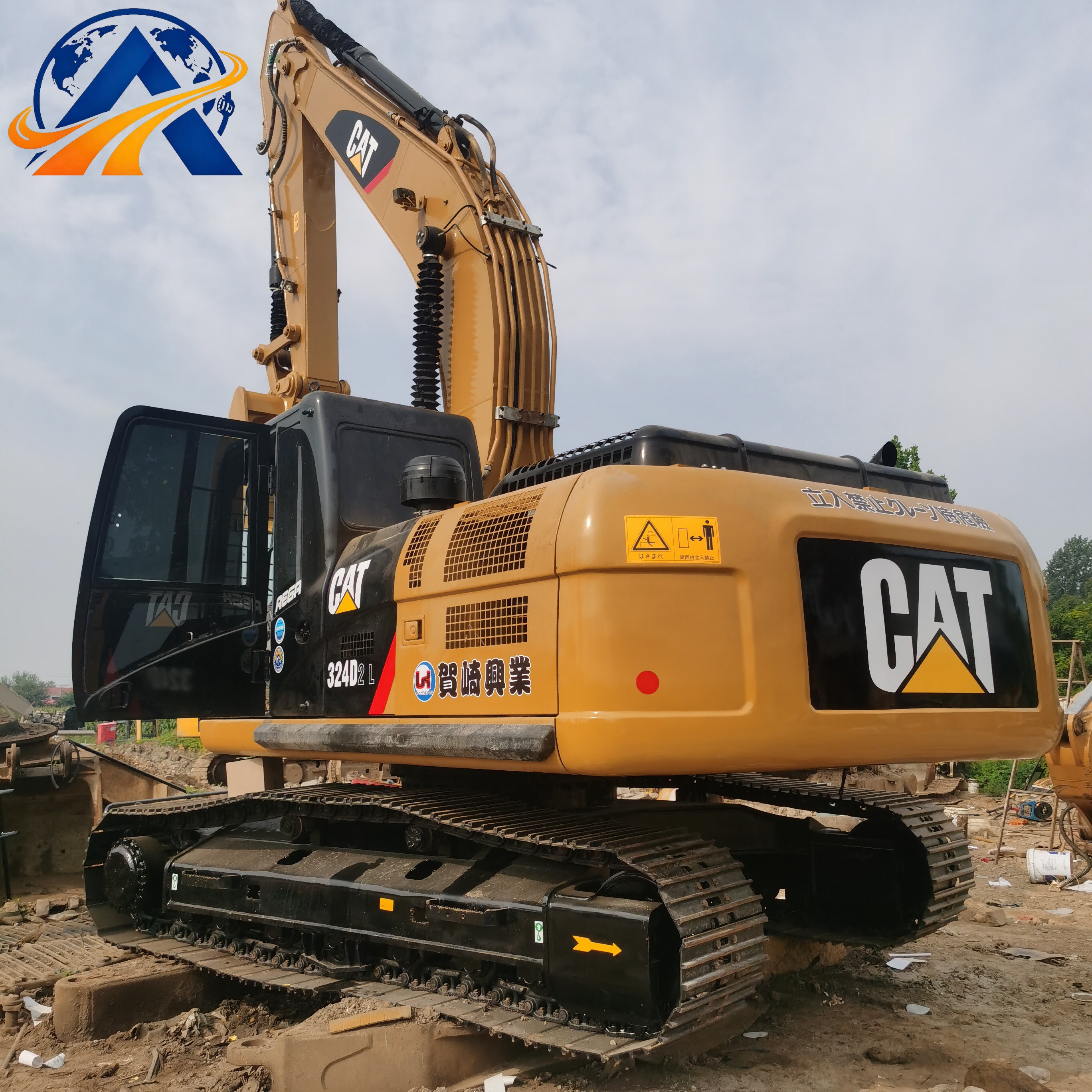

الحفارة الهيدروليكية Cat® 324D

المعلمات الأساسية للآلة

[الأبعاد والوزن] الطول الإجمالي 10060mm × العرض 2990mm × الارتفاع 3170mm، وزن التشغيل 24240kg (للتجهيز القياسي فقط، باستثناء جميع الملحقات الاختيارية)

I. التجهيز القياسي

مجموعة نقل الحركة

مزودة بمحرك ديزل Cat C7 ACERT سداسي الأسطوانات خطي مزود بشاحن توربيني، بسعة إزاحة 7.2L، وقدرة صافية مقننة 124kW، وعزم دوران أقصى 790N·m، ونظام حقن وقود إلكتروني عالي الضغط بنظام القضيب المشترك مع تقنية معالجة العادم ACERT، ومتوافقة مع معايير الانبعاثات للمعدات غير الطرقية China National Stage III وEU Stage IIIA. تعتمد هيكل قيادة مباشرة بمضختين هيدروليكيتين متغيرتي التصريف وحساستين للحمل. تدمج محركات السير فرامل توقف متعددة الأقراص مغمورة بالزيت، مع أقفال مستقلة قياسية لفرامل السير اليمنى & اليسرى؛ ويلبي نظام فرامل السير معايير السلامة ISO لمعدات البناء المتوسطة. شداد جنزير هيدروليكي أوتوماتيكي قياسي.

النظام الهيدروليكي ومعدات العمل

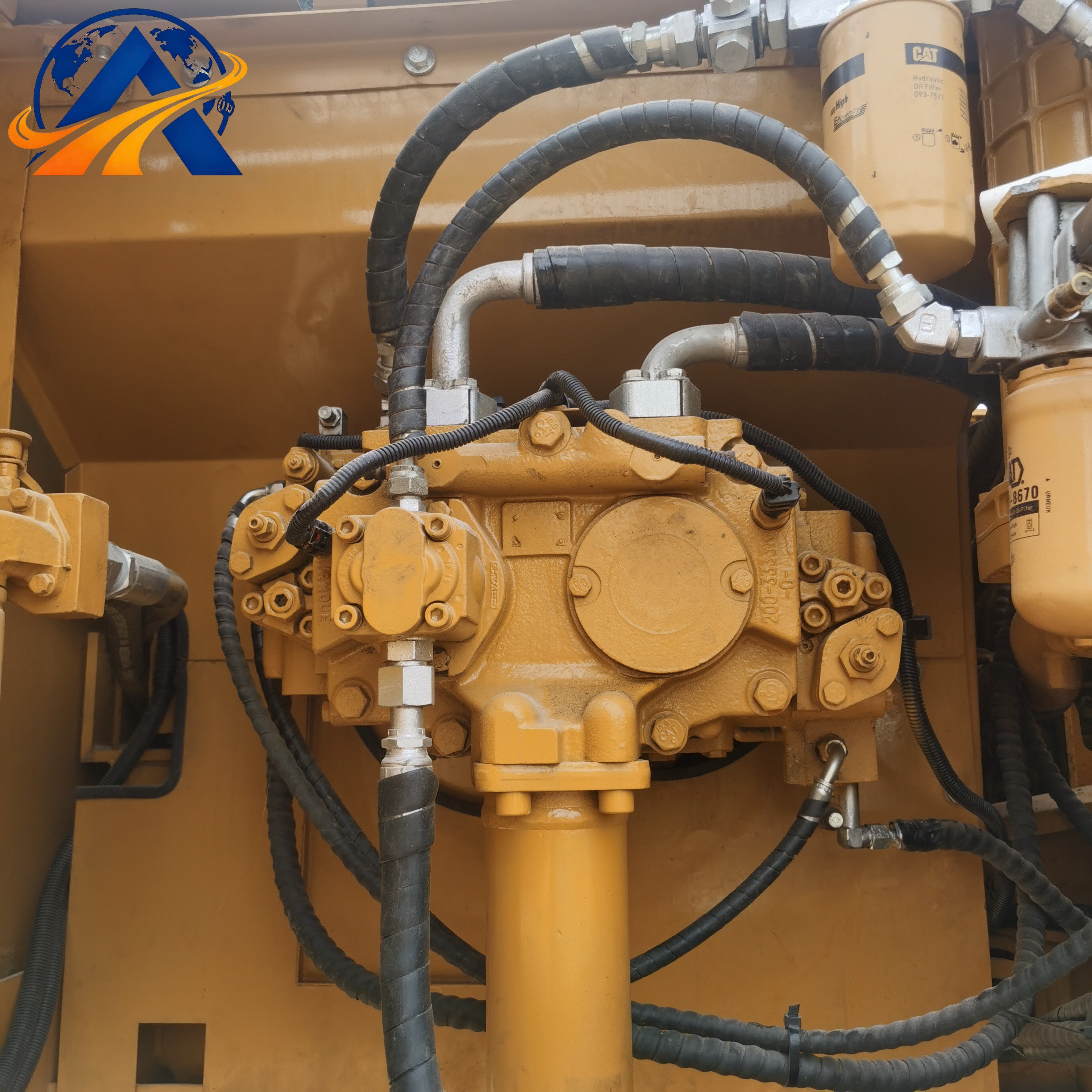

مضختان هيدروليكيتان مكبسيتان متغيرتا الإزاحة وحساستان للحمل، وخزان زيت هيدروليكي بسعة 145L، وسعة إجمالية للنظام الهيدروليكي تبلغ 300L. مزودة بصمامات امتصاص الصدمات للسير، ومراقبة فورية لضغط الدائرة الرئيسية، ونظام ترشيح ثلاثي المراحل لزيت السحب & الرجوع. مجهزة قياسياً بذراع رئيسي 5.9m وذراع حفر 2.95m، مع جرافة حفر عامة بسعة 1.0m³. قوة اقتلاع الجرافة 160kN، وقوة اقتلاع ذراع الحفر 149kN، وأقصى ارتفاع للتفريغ 6500mm، وأقصى عمق للحفر 6290mm. دون شفرة دفع أمامية، وهيكل سفلي قياسي للجنزير للخدمة الشاقة.

تجهيز الآلة

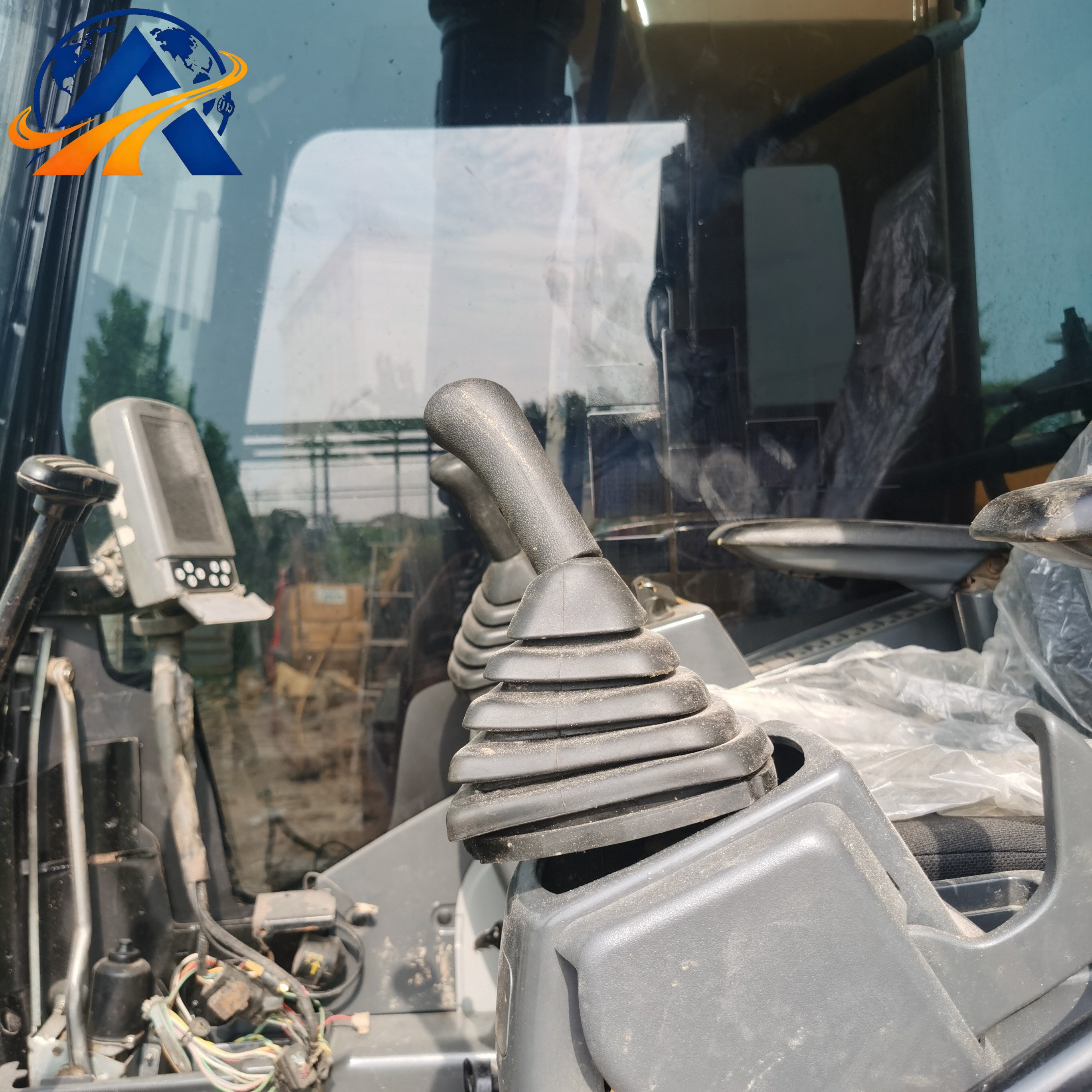

كابينة أمان ROPS/FOPS مغلقة بالكامل وممتصة للصدمات، توفر الحماية من الانقلاب وسقوط الأجسام. مكيف هواء قياسي بدرجة حرارة ثابتة، ومقعد مشغل معلق عالي الظهر ممتص للصدمات، وشاشة عرض LCD رقمية لمراقبة رموز الأعطال. تعتمد الآلة بالكامل نظاماً كهربائياً بتيار مستمر 24V، ومزودة بوحدات مراقبة & إنذار فورية لحمل المحرك ودرجة حرارة الزيت الهيدروليكي وضغط المضخة الرئيسية. هيكل سفلي قياسي متوسط الطول، وألواح جنزير فولاذية أحادية الحافة بعرض 600mm مركبة في المصنع، وأدنى نصف قطر للدوران الخلفي 2940mm، وأقصى سرعة سير 5.5km/h.

سعات الخدمة

زيت المحرك: 30L
زيت النظام الهيدروليكي الإجمالي: 300L
زيت تروس محرك السير: 6L لكل جانب
زيت تروس محرك الدوران: 10L
سائل التبريد: 30L
سعة خزان الوقود: 520L

II. التجهيز الاختياري (تُبيّن زيادة الأبعاد & الوزن لكل بند)

خيارات الكابينة

1. قفل مركزي للأبواب عن بُعد: زيادة وزن +5kg، الأبعاد الإجمالية دون تغيير
2. أذرع تحكم طيارية تناسبية متعددة الوظائف: زيادة وزن +8kg، الأبعاد الإجمالية دون تغيير
3. نظام صوتي لراديو Bluetooth على متن الآلة: زيادة وزن +6kg، الأبعاد الإجمالية دون تغيير
4. مقعد مدفأ & مرايا رؤية خلفية مدفأة كهربائياً: زيادة وزن +12kg، الأبعاد الإجمالية دون تغيير
5. كاميرا مراقبة للرؤية الخلفية من جانب واحد: زيادة وزن +3kg، الأبعاد الإجمالية دون تغيير
6. شبكة حماية للنوافذ من فولاذ عالي المتانة: زيادة وزن +22kg، العرض +40mm، الارتفاع دون تغيير
7. مظلة حماية قابلة للطي من الشمس: زيادة وزن +36kg، الارتفاع الإجمالي +240mm

خيارات السير والهيكل السفلي

1. محركات سير هيدروليكية معززة للخدمة الشاقة: +22kg لكل جانب، زيادة الوزن الإجمالي +44kg، الأبعاد دون تغيير
2. مروحة تبريد أوتوماتيكية قابلة للعكس: زيادة وزن +10kg، الأبعاد دون تغيير
3. منظف هواء مقاوم للغبار للخدمة الشاقة متعدد المراحل: زيادة وزن +15kg، الارتفاع الإجمالي +50mm
4. طقم تبريد محكم الإغلاق للمناطق شديدة البرودة: زيادة وزن +22kg، الأبعاد دون تغيير
5. ألواح جنزير مزدوجة الحواف موسعة بعرض 700mm (بدلاً من الجنزير القياسي بعرض 600mm): العرض الإجمالي +100mm، الوزن الإجمالي +180kg
6. مجموعة هيكل سفلي طويل ممتد: الطول الإجمالي +330mm، زيادة وزن +132kg

خيارات معدات العمل

1. أنابيب هيدروليكية مساعدة مزدوجة الدائرة للمطارق الهيدروليكية: زيادة وزن +16kg، الأبعاد دون تغيير
2. جرافة حفر خنادق ضيقة (بدلاً من جرافة الحفر القياسية): نقص وزن -42kg، الطول الإجمالي دون تغيير
3. جرافة صخور ثقيلة معززة (بدلاً من جرافة الحفر القياسية): زيادة وزن +68kg، الطول الإجمالي دون تغيير
4. ذراع رئيسي ممتد 6.5m / ذراع حفر 3.5m (بدلاً من ذراع رئيسي قياسي 5.9m + ذراع حفر 2.95m): الطول الإجمالي +620mm، زيادة وزن +125kg
5. مجموعة أسنان جرافة & واقيات جانبية سميكة ومقاومة للاهتراء: زيادة وزن +28kg، الأبعاد دون تغيير
6. أنابيب هيدروليكية مساعدة لذراع هدم طويل: زيادة وزن +20kg، الطول الإجمالي +800mm، زيادة وزن +160kg

خيارات السلامة والمواقع الخاصة

1. نظام مانع تشغيل مضاد للسرقة بشريحة تعريف: زيادة وزن +5kg، الأبعاد دون تغيير
2. وحدة التشخيص عن بُعد للأعطال & معايرة البرامج: زيادة وزن +8kg، الأبعاد دون تغيير
3. مجموعة مصابيح عمل مساعدة LED عالية السطوع لجميع الأحوال الجوية: زيادة وزن +14kg، الارتفاع الإجمالي +60mm
4. طقم تسخين مسبق للتشغيل البارد بدرجة حرارة منخفضة جداً -40°C: زيادة وزن +12kg، الأبعاد دون تغيير
5. إطار ذراع رئيسي معزز وسميك: زيادة وزن +112kg، الطول الإجمالي +70mm
6. جنزير فولاذي كامل للخدمة الشاقة ومقاوم للاهتراء للمناجم: العرض الإجمالي +100mm، زيادة وزن +210kg
7. إطار حماية مضاد للتصادم يغطي الآلة بالكامل: +50mm عرض لكل جانب (العرض الإجمالي +100mm)، زيادة وزن +215kg
